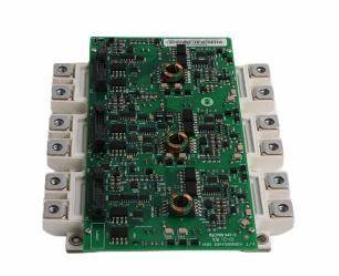

ABB IGBT模块套件FS300R17KE3/AGDR-66C S 64717839
模型和组件分析
1.核心部件组成
IGBT模块：
型号：FS300R17KE3
品牌/系列：英飞凌E3系列，属于高压大功率IGBT模块。
功能：用作逆变器的电源开关，实现直流电能到交流电能的转换。
驱动板：
型号：AGDR-66C
功能：为IGBT模块提供栅极驱动信号，并集成保护电路（过电流、过热、短路检测）。
产品代码：64717839（ABB内部材料代码，用于唯一标识套件）。
2.模型参数的含义
FS300R17KE3：
FS：英飞凌标准IGBT模块
300：额定电流300 A（RMS，RMS）
17：额定电压1700V
KE3:E3技术平台，低损耗设计
AGDR-66C：
AGDR：ABB驱动板系列
66：与高压电平IGBT兼容的驱动器版本
C： 涂层板（适用于恶劣环境，增强耐腐蚀性）
技术参数
1.IGBT模块（FS300R17KE3）
电气参数：
额定电压（Vces）：1700 V
额定电流（Ic，RMS）：300 A
脉冲电流（Icm）：600 A（10ms脉冲宽度）
饱和电压降（Vce（sat））：典型值2.1 V（@Ic=300 A，Tj=25°C）
开关频率：高达20kHz（取决于散热条件）
机械特性：
包装：压装，支持直接焊接或插入式安装
尺寸：约121毫米x44毫米x14毫米
重量：约0.5公斤
散热要求：热阻R th（j-c）0.08 K/W（典型值），要求使用高效散热器。
2.驱动板（AGDR-66C）
电源电压：
主电源：+15 V DC（驱动IGBT导通），-7 V DC（关断偏压）
辅助电源：隔离供电，抗干扰能力强
界面特点：
光耦隔离输入，兼容TTL/CMOS电平
故障反馈信号：通过LED或数字接口输出过电流（OC）和过热（OT）信号
保护功能：
栅极电压监测（Vge欠压保护）
主动米勒钳位（抑制振荡）
短路保护（DESAT检测，响应时间<1μs）
应用场景
1.工业部门
中高压变频器：如ABB ACS800系列型号适用于1700V电平，用于驱动大功率电机（如矿山机械、轧钢厂）。
可再生能源：
风力发电转换器（双馈或全功率转换器），支持高压穿越（HVRT）功能。
光伏逆变器（集中式或分布式）提高了转换效率和电网适应性。
电能质量设备：
静止无功发生器（SVG）和有源电力滤波器（APF）用于谐波控制和无功功率补偿。
2.轨道交通和船舶
牵引逆变器：一种用于地铁和高速列车的牵引系统，满足高可靠性和抗振性要求。
船舶电力推进：驱动推进电机，支持宽速度范围和四象限运行。
3.专用电源
高频加热电源：感应加热设备的电源模块支持高开关频率。
脉冲电源：需要快速切换的脉冲应用，如雷达和粒子加速器。
安装维修
1.安装要点
机械安装：
模块需要垂直安装在散热器上，确保接触面平坦，并使用导热硅脂（厚度≤0.1mm）。
固定扭矩：螺钉需要按对角线顺序拧紧，扭矩值应参考手册（通常为6-8N·m）。
电气连接：
主电路：直流母线（+/-）和输出端子（U/V/W）需要铜棒或低电感电缆，以减少寄生电感。
驱动信号：使用长度≤0.5米的双绞线屏蔽电缆，以避免电磁干扰（EMI）。
接地：驱动板和模块外壳必须可靠接地，接地电阻<1Ω。
2.维护和故障排除
日常检查：
目视检查模块表面是否有裂纹、腐蚀或变色。
测量驱动板的输出电压：开启电压+15V±5%，关闭电压-7V±5%。
冷却系统：风扇转速、散热器温度（正常≤80°C）。
常见故障：
过电流故障：可能是由电机短路、驱动板故障或IGBT老化引起的，需要示波器来检测栅极波形。
过热报警：冷却风扇故障、散热器积尘或导热油脂故障，需要清洁或更换。
模块损坏：表现为逆变器输出中的相位损失，需要万用表检测模块的导通性（通常为C-E之间的单向导通）。
替代型号和兼容性
同一系列的升级型号：
FS450R17KE4:450电流水平，E4技术损耗更低，适用于需要更高功率的场景。
FS300R17KL4:1200V版本，如果电压要求降低，可以更换（需要确认系统电压兼容性）。
驱动板兼容性：
AGDR-66C仅与1700 V电平的IGBT兼容。如果更换为其他电压模块（如1200V），则需要同步更换驱动板（如AGDR-61C）。
安全性和合规性
身份验证：
符合RoHS 2.0环境标准，并通过UL和CE安全法规认证（请参阅具体文件）。
符合IEC 60664-1绝缘标准，适用于2级污染环境。
安全操作：
停电后，等待电容器放电（≥10分钟），用万用表确认母线电压小于30V。
佩戴防静电腕带，避免直接接触IGBT引脚（G极易发生静电击穿）。
故障模块需要专业处理，以避免拆卸过程中高压残留物或碎屑飞溅。
