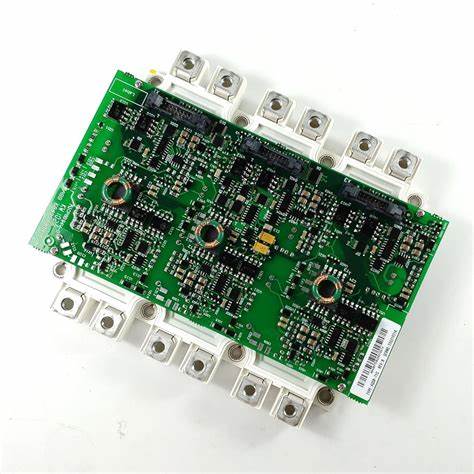

ABB IGBT模块套件FS450R12KE3/AGDR-61C S 64635875
模型分析
核心部件：
IGBT模块：型号FS450R12KE3，属于英飞凌的大功率IGBT模块，适用于工业级逆变器应用。
驱动板：AGDR-61C型，专为ABB设计的栅极驱动板，用于驱动IGBT模块并确保可靠的开关控制。
产品编号：64635875，是ABB内部用于标识特定套件配置的材料编号。
关键参数
IGBT模块（FS450R12KE3）：
电压/电流：1200 V耐压，450 A额定电流（RMS），适用于中等功率转换器。
技术特点：
采用英飞凌E3系列芯片，具有低饱和压降（V CE（sat））和高效的开关性能。
与短路保护和温度监测功能兼容，内置续流二极管（FWD）。
包装形式：压装技术，适用于焊接或压接安装，提高机械可靠性。
驱动板（AGDR-61C）：
电源电压：通常为±15V DC，支持隔离驱动，对电磁干扰（EMI）有很强的抵抗力。
接口：适用于IGBT模块门极信号输入，可包括光耦隔离或数字信号接口。
保护功能：集成过电流、过电压和过热保护，支持向控制系统反馈故障信号。
应用场景
工业传动系统：
适用于ABB变频器（如ACS800系列）、伺服驱动器或中高压变频器，用于电机控制（如风扇、泵、轧机等）。
可再生能源：
光伏逆变器和风电转换器的功率转换过程支持并网或离网应用。
电能质量设备：
如用于谐波抑制和无功功率调节的静止无功补偿器（SVC）和有源电力滤波器（APF）。
轨道交通：
地铁和轻轨牵引逆变器中的转换器模块满足高可靠性和抗振性的要求。
套件组成和安装
典型包装内容：
IGBT模块（FS450R12KE3）×1
驱动板（AGDR-61C）x 1
配套硬件：安装螺钉、绝缘垫片和导热脂（用于模块和散热器之间的散热）。
文件：安装指南、安全手册、电气原理图。
安装要点：
机械安装：需要固定在散热器上，以确保可靠的导热路径和符合规范的扭矩（通常为5-10N.m）。
电气连接：
主电路：连接直流母线（+/-DC）和电机输出（U/V/W）。
控制信号：驱动板和IGBT模块的栅极端子（G/E）通过屏蔽电缆连接，以避免电磁干扰。
安全注意事项：
操作时佩戴防静电腕带，防止静电损坏IGBT芯片。
在向驱动板供电之前，有必要确认电压极性，以避免反向连接导致模块烧坏。
维护和故障排除
日常维护：
定期检查模块表面是否有裂纹和烧痕。
测量驱动板的输出电压（正常±15V），以确保IGBT的开/关电压符合要求。
检查冷却系统（风扇、散热器温度），确保结温（Tj）低于最大允许值（通常为150°C）。
常见故障：
过电流故障：可能是由电机短路、负载突变或驱动板故障引起的，需要检查主电路和驱动信号。
过热报警：散热器堵塞或风扇故障导致散热不足，需要清洁散热通道或更换风扇。
模块损坏：表现为逆变器输出不平衡和短路保护触发。需要更换IGBT模块，检查驱动板是否与故障同步。
替代型号和兼容性
兼容模块：
如果FS450R12KE3缺货，可以考虑升级到同一系列型号（如FS450R12KE4，效率更高）或其他具有相同参数的品牌模块（需要确认驱动板兼容性）。
驱动板更换：
AGDR-61C对应于特定的IGBT型号，更换时需要确保驱动信号参数（如驱动电阻和死区时间）匹配。
安全性和合规性
认证：符合RoHS环境标准，可能已获得UL和CE等安全认证（请参阅具体文件）。
安全规定：
遵循ABB的《高压安全操作手册》，在停电后等待电容器放电（≥5分钟）后再进行维护。
故障模块需要专业处理，以避免高压残留物或半导体碎片的污染。
