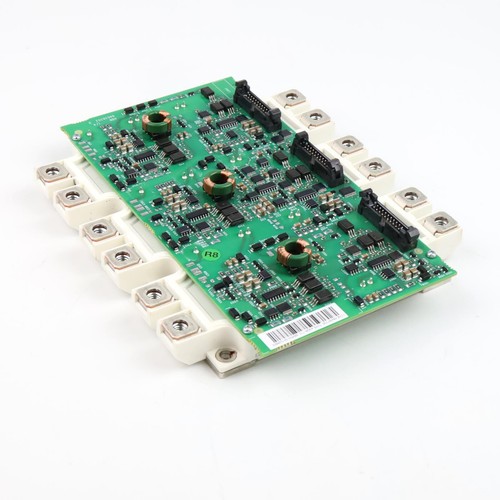

ABB IGBT模块套件FS300R12KE3/AGDR-62C S 64717812
型号和部件说明
1.核心部件组成
IGBT模块：
型号：FS300R12KE3
品牌/技术平台：英飞凌E3系列，低损耗、高可靠性的工业级IGBT。
功能：作为电源开关器件，用于逆变器中的能量转换，支持高频开关和四象限运行。
驱动板：
型号：AGDR-62C
功能：提供IGBT栅极驱动信号，集成保护电路（过流、过热、欠压检测），适应FS300R12KE3的驱动要求。
产品代码：64717812（ABB内部材料代码，用于标识套件配置）。
2.模型参数分析
FS300R12KE3：
FS：英飞凌标准IGBT模块
300：额定电流300 A（RMS，RMS）
12：额定电压1200V
KE3:E3技术平台，优化开关损耗和短路耐受能力
AGDR-62C：
AGDR：ABB驱动板系列
62：驱动器版本兼容1200V级IGBT
C： 涂层板设计，增强耐腐蚀性（适用于潮湿或多尘环境）
技术参数
1.IGBT模块（FS300R12KE3）
电气特性：
额定电压（Vces）：1200 V
额定电流（Ic，RMS）：300 A（@Tc=80°C，正弦波负载）
峰值电流（Icm）：600 A（10ms脉冲，占空比≤1%）
饱和电压降（Vce（sat））：典型值1.8 V（@Ic=300 A，Tj=25°C）
开关频率：高达25 kHz（取决于散热条件和负载）
机械和热特性：
封装：压配合压配合封装，支持直接插入PCB或散热器，减少焊接应力
尺寸：122毫米x44毫米x14毫米（长x宽x高）
重量：约0.45公斤
热阻：R th（j-c）=0.06 K/W（壳对壳），需要铝或铜散热器，建议风速≥5 m/s
保护功能：内置续流二极管（FWD），支持短路保护（由AGDR-62C驱动板的DESAT检测）。
2.驱动板（AGDR-62C）
电源和接口：
电源电压：+15 V DC（驱动开启）/-7 V DC（驱动器关闭），隔离电源设计
信号输入：光耦隔离，兼容3.3V/5V TTL信号，输入阻抗≥10kΩ
输出电流：峰值驱动电流±15A（满足快速开关要求）
保护和监测：
过电流保护（OC）：通过检测IGBT饱和压降（DESAT）触发，响应时间<1μs
过热保护（OT）：监测模块结温，在发生过热时阻断驱动信号
故障反馈：为光耦隔离提供故障输出信号（如OC和OT状态），可连接到控制系统。
应用场景
1.工业传动系统
变频器：适用于ABB ACS800、ACS580等系列，用于驱动30-132kW电机，常用于风机、泵、输送机等负载。
伺服系统：高精度伺服驱动，支持矢量控制和位置控制，适用于机床和机器人等场景。
中压应用：通过串联或并联多个模块，可以扩展到电梯和压缩机等大功率设备的中压变频器（如3.3 kV系统）。
2.可再生能源
光伏逆变器：用于串式或集中式逆变器的功率模块，支持MPPT跟踪和并网。
储能系统：电池储能转换器（PCS），实现充放电之间的双向能量转换，支持400-800V的直流母线电压范围。
风力发电变流器：一种用于双馈风力涡轮机的变流器模块，适用于宽电压输入（400-690V）和高可靠性要求。
3.电力电子设备
UPS电源：在线UPS的逆变器模块确保在停电期间不间断供电。
焊接电源：IGBT型焊机，支持高频脉冲焊接，提高焊接质量和效率。
工业加热设备：感应加热电源，用于金属热处理、熔化等场景，开关频率高达20kHz。
安装和维护指南
1.安装要点
机械安装：
散热器选择：建议使用接触面平整度≤5μm并涂有导热硅脂（厚度0.05-0.1mm）的铝型材散热器（如ABB原装型号）。
固定方法：使用M4螺钉对角拧紧，扭矩为6-8N·m，以避免模块受力不均。
电气连接：
主电路：直流母线（+/-）和电机输出端子（U/V/W）需要间距≥10mm的低电感铜棒，以避免漏电。
驱动信号：使用长度≤0.3米的双绞线屏蔽电缆，屏蔽层一端接地（靠近驱动板侧）。
接地要求：IGBT模块外壳（E端子）应直接连接到系统地线，接地电阻<0.1Ω。
2.维护和故障排除
日常检查：
外观：检查模块上是否有裂纹或烧痕，驱动板上的LED指示灯是否正常（绿色表示正常，红色表示故障）。
电气测试：使用万用表测量驱动板的输出电压（+15V/-7V），并用示波器观察栅极波形（Vge上升/下降时间应≤100ns）。
冷却系统：风扇转速≥额定值的90%，散热器温度≤70°C（环境温度为25°C时）。
常见故障：
过电流跳闸：可能是由电机短路、驱动板故障或IGBT老化引起的。有必要研究主电路和驱动信号波形。
过热报警：清除散热器上的灰尘或更换风扇，检查导热脂是否干燥、开裂或失效。
模块损坏：表现为逆变器输出中的相位损失。使用万用表检查C-E之间的电阻（通常为单向导通，否则为击穿或断路）。
替代型号和兼容性
相同系列升级选项：
FS450R12KE3:450 A电流水平，其他参数相同，适用于功率提升场景。
FS300R12KL4:Infineon E4系列，饱和压降较低（Vce（sat）≈1.6V），效率提高约5%。
驱动板更换：
如果需要适应其他品牌的IGBT（如三菱、富士），则需要更换相应的驱动板，并重新匹配栅极电阻和死区时间参数。
安全性和合规性
身份验证：
符合RoHS 2.0和REACH法规、UL 1557（功率半导体）和CE认证（符合EN 60664-1绝缘要求）。
安全操作：
停电后，等待至少5分钟，用万用表确认母线电压低于30V，以避免残留电荷造成触电。
操作时佩戴防静电腕带，避免直接接触IGBT栅极（G极），防止静电放电（ESD）造成损坏。
故障模块必须标记为“高压危险”，并返回ABB指定的维修点。禁止自行拆卸。
订购和技术支持
订购信息：
材料编号：64717812
包装内容：IGBT模块x1，驱动板x1，安装螺钉x4，导热脂x1管，快速导轨x1
