ABB CP450 安装和操作手册的概述
前言

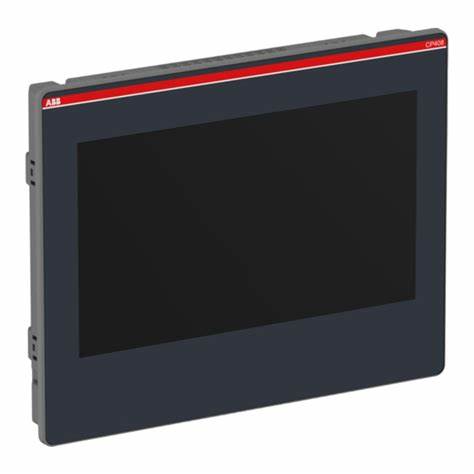

CP450 是一款人机界面 (HMI)，配备 10.4" TFT 液晶显示屏，防水防尘，符合 IP65/NEMA 4X 标准（室内使用）。
显示屏，防水防尘等级符合 IP65/NEMA 4X（仅限室内使用）。
CP450 已获得 CE 认证，可满足您在运行时对高抗瞬变性的要求。
此外，CP450 结构紧凑，与其他机器的连接更加灵活，从而使机器达到最佳性能。
CP400Soft 可用于设计 CP450 的应用；它性能可靠、用户界面友好，并与许多机型兼容。与许多机型兼容。
安装
包装内容： 包装包括 CP450 操作终端、8 个安装紧固件、1 个电源连接器以及安装和操作手册。
安装环境： 应安装在没有爆炸危险、强磁场、阳光直射或温度骤然大幅变化的环境中。它适用于污染程度为 2 级的环境，以及 1 类和 4X（仅限室内使用）外壳的平面。
安装步骤： 首先，确保安装表面平整并符合要求。然后，使用提供的紧固件固定 CP450。安装深度为 51.6 毫米，开口尺寸为 286.0 x 211.0 毫米。
接地： 操作员终端应使用至少 2 mm² （AWG 14）的电缆接地，接地电阻必须小于 100 Ω（3 级）。请注意，接地电缆不能与电源电路连接到同一接地点。
电源和接线： CP450 由直流 24V ± 15% 供电。操作终端背面的电源接口应正确接地。连接电源时，确保接地良好。通信电缆必须与操作电路的电源电缆分开，并且只能使用屏蔽电缆。
产品规格
尺寸： 前面板尺寸为 297.0 x 222.0 x 9.0 毫米，净重 1.9 千克。
通信端口： COM1 是一个 9 针母连接器，用于 RS232/RS485；COM2 是一个 25 针母连接器，用于 RS232/RS422/RS485；COM3 是一个 9 针母连接器，用于 RS422/RS485。它还有一个以太网端口、2 个 USB 主机端口和 1 个 USB 设备端口。
内存 它有 8 MB 闪存、16 MB RAM、32 位 RISC CPU、512 KB 电池供电的数据/食谱内存和一个 CF 卡端口。
显示屏： 它采用彩色 TFT 液晶显示屏，64K 色，分辨率为 640 x 480 像素，CCFT 背光在 25 °C 下的使用寿命约为 50,000 小时。
操作
自检： CP450 可以执行自检，检查硬件状态。
系统菜单： 系统菜单提供各种功能，如设置通信参数、校准触摸屏和下载/上传应用程序。
键盘： CP450 上有 8 个按键，包括一个菜单键和 7 个功能键（F1 - F7）。功能键可在 CP400Soft 中定义为 “快捷键”，用于设置开/关值和更改屏幕等操作。
工作台和功能测试： 将拨码开关 SW3 和 SW4 设置为 “关”，即可运行 CP450 的工作台和功能测试。
通信参数设置： 可以在操作员终端或 CP400Soft 中设置通信参数。在操作员终端上，选择系统菜单中的 F2 - 配置来设置参数。
触摸屏校准： 使用系统菜单命令 F4 - 设置来校准触摸屏。根据提示触摸屏幕的左上角和右下角，然后触摸屏幕中央的正方形完成校准。
安全注意事项
安装人员和操作员终端的所有者和/或操作员必须
必须阅读并理解本安装手册。
操作员终端必须按照安装说明进行安装。
操作员终端专为固定安装在平面上而设计、
操作终端设计用于固定安装在满足下列条件的平面上：
- 无爆炸危险
- 无强磁场
- 无阳光直射
- 无剧烈的温度骤变
- 用于 2 级污染环境
- 在 1 型和 4X 型（仅限室内使用）外壳的平面上使用 - 切勿让液体、金属屑或布线碎片进入操作终端的任何开口。
操作终端的任何开口。操作终端符合 EMC 指令 2004/108/EC 第 4 条的要求。
操作员终端符合 EMC 指令第 4 条的要求。
将操作终端存放在低于/高于本手册建议温度的地方可能会导致液晶显示屏液体凝固/变异。
液晶显示屏液体含有强刺激性物质。皮肤接触时、
液晶显示屏液体含有强刺激性物质。如果接触到眼睛，睁开眼睛
睁开眼睛，用大量清水冲洗并就医。
电源 - 操作终端配有 24 V 直流输入。
24 V DC ± 15% 以外的电源会严重损坏操作员终端。因此，请定期检查支持直流电源的电源。
接地- 如果不接地，操作员终端可能会受到过量噪声的严重影响。
请确保从操作员终端后侧的电源接口正确接地。连接电源时，确保电线接地。
使用至少 2 mm2 （AWG 14）的电缆将操作员终端接地。
接地电阻必须小于 100 Ω（3 级）。
请注意，接地电缆不得与电源电路连接到同一接地点。
安装 通信电缆必须与工作电路的电源电缆分开。
只能使用屏蔽电缆，以避免出现不可预知的问题。
使用过程中-- 操作员终端可能无法控制急停和其他安全功能。
触摸按键、显示屏等时不要用力过猛或使用尖锐物品。
服务和维护 - 只能由合格人员进行维修。
在进行任何清洁或维护操作之前，请断开电源。
在进行任何清洁或维护操作之前，请断开设备的电源。
用软布和中性洗涤剂清洁显示屏和周围的前盖。错误更换电池可能导致爆炸。
只能使用供应商推荐的电池。
拆卸和报废
应根据当地法规回收操作终端或其部件。
下列部件含有可能危害健康和环境的物质： 锂电池、电解电容和显示屏。
