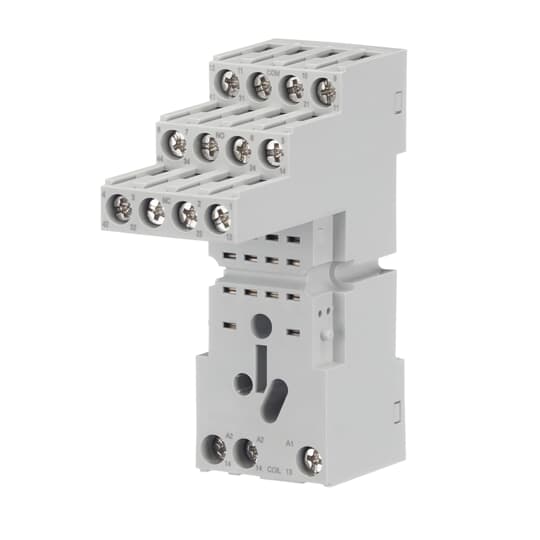

ABB CR-M4LS Logical socket 逻辑插座
ABB CR-M4LS 是一款精心设计的逻辑插座，在电气控制领域发挥着关键作用，主要适用于 CR-M 系列微型继电器，尤其是具备 4 个转换触点（4 c/o），即单刀双掷（SPDT）类型的继电器。其产品编号为 1svr405651r3100 ，EAN 码是 4013614528682 。
一、设计与结构
紧凑外形：CR-M4LS 的外形设计十分紧凑，产品净宽度为 27mm，净高度 61mm，净深度 / 长度 82mm ，产品净重量仅 0.066kg 。这样的尺寸设计，使得它在空间有限的电气控制柜中也能轻松安装，不占用过多空间，为电气系统的紧凑布局提供了便利。
接线端子：该插座采用了螺丝连接端子，这种端子类型在工业应用中极为常见，具有连接稳固、可靠性高的特点。在实际接线过程中，技术人员可以通过拧紧螺丝，将导线牢固地固定在端子上，有效避免因振动、松动等原因导致的接触不良，确保电气连接的稳定性，保障系统可靠运行。
材质选择：在材质方面，CR-M4LS 选用高品质材料制作，从外壳到内部的导电部件，均经过严格筛选。外壳材料具备良好的绝缘性能，能够有效防止触电事故发生，同时具有一定的机械强度，可抵御日常使用中的轻微碰撞与摩擦。内部导电部件a则采用导电性优良的金属材质，降低电阻，减少电能损耗，提高信号传输效率，确保继电器与其他设备之间的信号传输稳定、准确。
二、电气性能
工作电压与电流：它的额定工作电压为 250V ，这一电压等级能够适配多种常见的工业电气系统。在额定工作电流方面，当应用于交流 12 类负载（ac-12）且电压为 230V 时，可达 7A ，能够满足大多数中小功率负载的控制需求。例如，在一些自动化生产线中，用于控制小型电机、电磁阀等设备的运行。
绝缘性能：额定绝缘电压（Ui）为 3V ，虽然数值看似较低，但这是基于其内部精密电路和绝缘设计的合理参数。在实际使用中，它能够有效隔离不同电位的电路，防止漏电和短路现象发生，保障电气系统的安全运行。例如，在复杂的工业环境中，即使存在电磁干扰等不利因素，CR-M4LS 凭借良好的绝缘性能，也能确保继电器工作不受影响。
连接能力：在连接能力上，该插座在 UL/CSA 标准下表现出色。对于主电路连接，它可连接带线耳的 2 根 20 - 16AWG 柔性导线，或 2 根 20 - 14AWG 刚性导线，亦或是 2 根 20 - 14AWG 多股绞合导线 ，这种多样化的连接能力，使得它能够适配不同规格的导线，方便电气系统的布线与安装。
三、应用场景
工业自动化生产线：在自动化生产线中，CR-M4LS 可用于连接各类传感器与执行器。例如，当传感器检测到生产线上产品的位置、数量等信息后，信号通过 CR-M4LS 传输至 CR-M 继电器，继电器再根据信号控制执行器，如控制电机的启停、输送带的运行速度等，从而实现生产线的自动化运行，提高生产效率与产品质量。
智能建筑控制系统：在智能建筑中，可用于连接照明系统、空调系统、门禁系统等设备的控制电路。比如，通过 CR-M4LS 与 CR-M 继电器配合，实现对照明灯具的定时开关控制、根据环境亮度自动调节照明亮度等功能；在空调系统中，根据室内温度传感器的信号，控制空调压缩机的启停，达到节能与舒适的双重目的。
电力控制系统：在电力系统的低压控制回路中，CR-M4LS 也有广泛应用。例如，用于变电站中控制小型断路器、接触器的分合闸操作，确保电力系统的正常运行与故障保护。当电力系统出现异常时，通过相关保护装置发出信号，经 CR-M4LS 传输至继电器，进而控制断路器跳闸，切断故障电路，保障电力系统的安全稳定运行。
四、环境适应性
温度范围：CR-M4LS 具备出色的温度适应性，其工作环境空气温度范围为 - 40... + 70 °C ，存储温度范围同样为 - 40... + 70 °C 。这意味着无论是在寒冷的北方冬季，还是炎热的南方夏季，甚至在一些高温或低温的特殊工业环境中，它都能正常工作，无需担心因温度问题导致性能下降或故障发生。
海拔高度：该插座允许的最大工作海拔高度为 2000m ，对于大多数地区的工业应用和建筑环境而言，这一海拔适应性能够满足需求。即使在一些高原地区的工业项目中，它也能稳定运行，为电气系统的正常工作提供保障。
阻燃性能：依据 UL 94 标准，其外壳材料的阻燃等级达到 V-0 级，这表明在遇到明火等高温火源时，材料不易燃烧，即使燃烧也能迅速自熄，大大降低了火灾发生的风险，为电气设备的安全运行提供了额外保障，尤其适用于对防火要求较高的工业场所和建筑环境。
综上所述，ABB CR-M4LS 逻辑插座凭借其独特的设计、良好的电气性能、广泛的应用场景以及出色的环境适应性，成为电气控制领域中可靠的连接与控制组件，为各类电气系统的稳定运行提供有力支持 。
