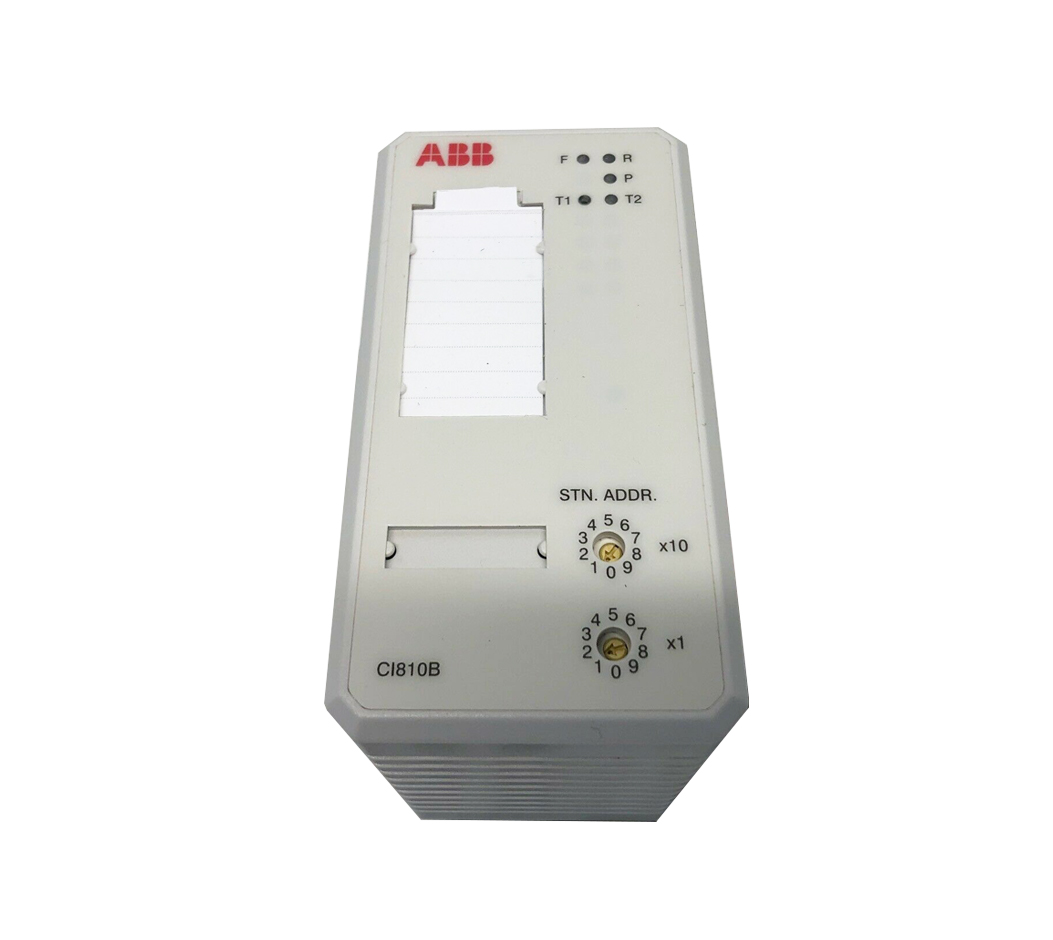

ABB 3BSE020520R1 CI810B AF 100 现场总线通讯接口
产品概述
ABB 3BSE020520R1 CI810B AF 100 现场总线通讯接口是工业自动化领域实现设备高效互联的核心组件。其采用标准 D 型 9 针接口连接现场总线网络，搭配专用端子排接口拓展设备连接，支持模拟量与数字量信号传输，可轻松对接传感器、执行器等各类现场设备。
该接口深度适配 PROFIBUS DP 通信协议，通信速率在 9.6 kbps - 12 Mbps 灵活可调，能与不同品牌 PLC、分布式 I/O 设备无缝兼容，实现多厂商设备统一管理。24V DC（±10%）供电搭配电气隔离设计，使其在复杂工业环境下仍保持稳定运行；模拟量与数字量信号接口均遵循工业标准，确保数据采集与传输精准可靠。
从接线规范到参数配置，CI810B AF 100 以严谨的设计保障连接与调试顺利进行。在自动化生产线、智能工厂等场景中，它凭借强大的兼容性与稳定的数据传输能力，为工业系统的高效运行和智能化升级提供坚实支撑，是构建现代化工业自动化网络的可靠选择。
产品编号：3BSE020520R1
ABB 型号：CI810B
目录描述:CI810B AF 100 现场总线通讯接口 接口
详细描述：
CI810B AF100 现场总线通信接口 2*AF100 双绞线调制解调器。
包括
1 pce 电源连接器 3BSC840098R1
1 个 TB807 模块总线终端器 3BSE008538R1
2 个接线板 3BSC840098R1
已加载 1.5 版基本系统软件。
AF100 连接器 3BSC840105R1
交换号 EXC3BSE020520R1
物理接口类型
总线连接接口：配备标准的 D 型 9 针接口，用于连接现场总线网络，这种接口在工业领域应用广泛，具有连接稳固、抗干扰能力强的特点。通过该接口，CI810B AF 100 可与符合相关协议标准的主站设备相连，实现与控制系统的数据交互，确保将现场设备信息准确上传至控制层，并接收控制指令下达至现场 。
设备扩展接口：设有专用的端子排接口，用于连接各类现场设备，如传感器、执行器等。端子排采用插拔式设计，方便接线与维护，可快速接入不同类型的信号线缆，支持模拟量信号、数字量信号的传输 。例如，连接温度传感器时，通过端子排将传感器的模拟量信号引入接口模块，经处理后上传至控制系统。
通信协议接口特性
协议支持：支持 PROFIBUS DP 通信协议，这是一种广泛应用于工业自动化领域的现场总线协议。CI810B AF 100 遵循该协议标准，可在 9.6 kbps - 12 Mbps 的速率范围内灵活配置通信速率，根据实际应用场景和数据传输需求，选择合适的速率，以保障数据的快速、准确传输 。
协议兼容性：该接口严格遵循 PROFIBUS DP 协议规范，能够与众多符合该协议的设备实现无缝对接，包括不同品牌的 PLC、分布式 I/O 设备等。在大型自动化生产线中，即使设备来自多个厂商，CI810B AF 100 也能凭借协议兼容性，将这些设备整合到同一网络中，实现统一管理与控制 。
电气接口特性
供电接口：采用 24V DC（±10%）供电，通过专用的电源接口接入电源。该接口具备良好的电气隔离性能，可有效防止电源干扰对通信信号的影响，同时在一定电压波动范围内，仍能保障接口模块稳定运行，适应工业现场复杂的供电环境 。
信号接口电气参数：对于模拟量信号接口，支持标准的电压信号（如 0 - 10V）和电流信号（如 4 - 20mA）输入输出，具有高分辨率和高精度的特点，能够准确采集和传输现场设备的模拟量数据；数字量信号接口则采用工业标准电平（如 24V DC 代表逻辑 “1”，0V DC 代表逻辑 “0”） ，确保信号传输的可靠性和稳定性。
接口连接与使用要点
接线规范：在连接接口时，务必遵循严格的接线规范。连接总线接口时，需使用专用的屏蔽通信线缆，并确保线缆两端的接口正确连接，同时做好接地处理，减少电磁干扰对通信的影响；连接设备扩展接口时，要根据设备类型和信号类型，正确区分端子排的接线位置，避免接错导致信号传输异常 。
配置与调试：接口连接完成后，需对通信协议参数（如设备地址、通信速率、数据格式等）进行正确配置。通过专用的配置软件或控制系统的编程工具，将 CI810B AF 100 的参数设置与主站设备及连接的现场设备相匹配，完成配置后进行调试，确保接口正常工作，数据传输准确无误 。
