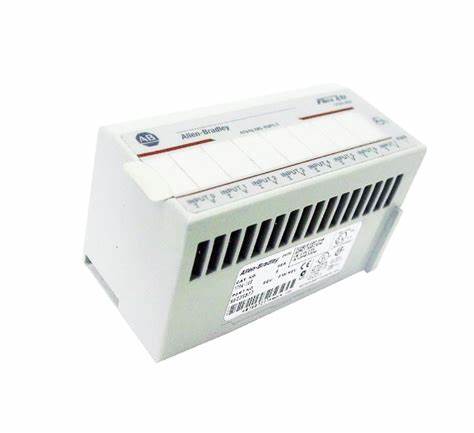

AB 1794-IE8H FLEX I/O 8 输入 HART 模拟量模块
重要用户信息：强调固态设备与机电设备的差异，使用该模块时需确保应用符合要求，罗克韦尔自动化对设备使用引发的间接损失不负责，手册示例仅供参考，未经许可不得复制 。同时包含多种安全提示，如危险环境操作、静电防护等。
安装环境要求：适用于污染等级 2、过电压类别 II、海拔 2000 米以下的工业环境，属 Group 1, Class A 工业设备。需安装在具备阻燃性且内部仅可通过工具访问的外壳内，以满足电磁兼容性和安全要求。使用镀锌黄铬钢 DIN 导轨接地，避免使用其他可能导致接地不良的导轨材料
危险区域使用批准
北美：该模块获北美危险区域批准，产品标记有温度代码，组合设备时需注意整体温度代码及当地监管审查。在危险区域操作时，严禁带电断开设备或连接，且更换电池等操作需在非危险区域进行。
欧洲：获欧洲 Zone 2 认证，适用于潜在爆炸环境。使用时设备需安装在至少 IP54 防护等级的外壳内，避免阳光直射，防止电压超限，且必须使用 ATEX 认证的背板 。
模块安装
安装准备：模块必须与 1794 - TB3G 或 1794 - TB3GS 端子座配合使用，安装前需确保无杂物落入模块，且在更换系列 A 模块为系列 B 模块时，需禁用配置文件中的键控功能 。
安装步骤：旋转钥匙开关至位置 3，确保 Flexbus 连接器完全伸展，插入模块并使其对准凹槽，稳固安装。安装完成后，若需要可移除端盖插头并连接其他端子座 。
接线与接地
接线：连接两线制变送器设备时，需按特定规则连接输入线、电源和公共线，可进行电源的菊花链连接，且模拟模块和数字模块应分别供电以减少噪声干扰 。
接地：所有 I/O 布线必须使用屏蔽线，且屏蔽层需在模块外部接地，如连接到母线或屏蔽接地馈通件。
模块配置：通过配置映射表设置模块参数，如字节顺序、数据格式、数字滤波器、报警限制等。数据格式多样，可根据需求选择，不同设置对应不同的功能和取值范围 。系列 A 模式下的配置与系列 B 模式有所不同，需注意适用场景 。
HART 输入数据：HART 输入数据包含设备主要变量和其他信息，若通道的 HART 通信被禁用，该通道的输入数据可能为零。HART 输入数据字包含通信状态、设备状态、变量获取情况等信息，各状态位有明确的含义 。
状态指示灯：模块配有 8 个红色故障指示灯、8 个黄色通道指示灯和 1 个绿色电源指示灯。不同的指示灯状态反映模块的不同工作状态，如闪烁红色表示通道故障，绿色常亮表示电源正常，闪烁绿色表示无 Flexbus 通信，黄色常亮表示 HART 通信正常 。
基本参数
输入数量与类型：拥有 8 个单端、非隔离的模拟输入通道，适用于多种工业场景的模拟信号采集 。
推荐端子座：适配 1794 - TB3G、1794 - TB3GS 端子座，确保模块与外部设备稳定连接。
钥匙开关位置：固定为 3，用于设置模块的工作模式。
外壳类型评级：属于无（开放式），使用时需安装在额外的防护外壳内，以满足具体应用环境的防护需求 。
电气参数
分辨率与数据格式：分辨率达 16 位，数据格式可配置，支持多种数据表示方式，以满足不同的测量和控制需求。
转换相关：采用逐次逼近法进行转换，能准确将模拟信号转换为数字信号 。
精度与抗干扰：在 20°C（68°F）时绝对精度为 0.1% 满量程，0 - 55°C（32 - 131°F）精度漂移为 0.05% 满量程 ，具备良好的稳定性。对不同频率的干扰信号有一定的抑制能力，能在一定程度上保证信号的准确性 。
输入特性：输入端子有特定的编号，用于连接外部信号 。当 24V DC 电源移除时，输入电阻变为 10 kΩ 。
隔离与电源：隔离电压为 50V（连续），属于基本绝缘类型，经 850V DC 测试 1s，可有效保障电气安全 。Flexbus 电流在 5V DC 时为 80 mA，24V DC 时为 190 mA ；电源要求为 24V DC（电压范围 19.2 - 31.2V DC，含 5% 交流纹波），由 1794 - PS13 电源供电，在 31.2V DC 时最大功耗为 3.9W，最大热耗散为 13.5BTU/hr 。
物理参数
尺寸与重量：安装后的尺寸约为 46.0 x 94.0 x 75.0mm（1.8 x 3.7 x 2.95in.） ，重量约 200g（7.05oz），便于在设备中进行布局安装。
指示灯：配备 8 个红色故障指示灯、8 个黄色通道指示灯和 1 个绿色电源指示灯，通过不同颜色和状态指示模块的工作情况，方便用户监控
导线相关：导线尺寸由安装的端子座决定，信号端口使用屏蔽线，接线类别在信号端口和电源端口均为 2 类，可用于规划导线布线 。
环境参数
温度范围：工作温度为 - 20 - 55°C（-4 - 131°F），存储温度为 - 40 - 85°C（-40 - 185°F），可适应一定范围的温度变化 。
湿度与其他：相对湿度要求为 5 - 95% 无冷凝；能承受一定的振动和冲击，振动条件为 2g @ 10 - 500Hz ，工作冲击和非工作冲击均为 15g；在电磁兼容性方面，符合相关标准，如 CISPR 11 中 Group 1, Class A 标准（需合适外壳），对静电放电（ESD）、辐射射频（RF）、电快速瞬变脉冲群（EFT/B）、浪涌瞬变和传导射频等具备一定免疫力。
