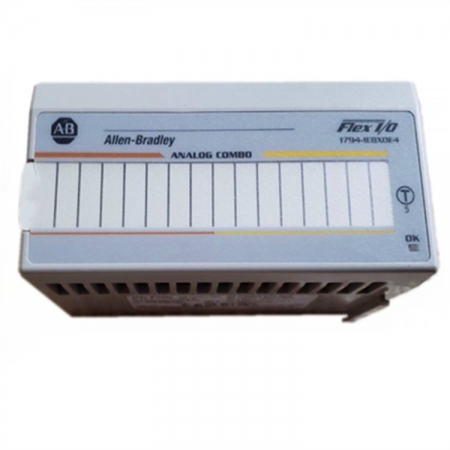

AB 1794-IF8IH FLEX I/O 隔离输入 HART 模拟模块
重要用户信息：固态设备与机电设备特性不同，使用时需遵循相关安全指南，确保应用符合要求。罗克韦尔自动化对设备使用引发的间接损失不负责，手册示例仅供参考，未经许可不得复制手册内容。手册中包含多种安全提示，如危险环境操作、电击和灼伤风险等 。
安装环境要求：适用于污染等级 2、过电压类别 II、海拔 2000 米以下的工业环境，属 Group 1, Class A 工业设备。需安装在合适外壳内，外壳应具备阻燃性且内部仅可通过工具访问，同时需关注电磁兼容性 。使用镀锌黄铬钢 DIN 导轨接地，避免使用易腐蚀、氧化或导电不良的导轨材料。
危险区域使用批准
北美：该模块获北美危险区域批准，产品标记有温度代码，组合设备时需注意整体温度代码及当地监管审查，在危险区域操作时严禁带电断开设备或连接。
欧洲：获欧洲 Zone 2 认证，适用于潜在爆炸环境，使用时有额外要求，如防紫外线、外壳防护等级、避免电压超限等。
安装步骤
安装到端子座：将模块安装在 1794 - TB3 或 1794 - TB3S 端子座上，安装前旋转钥匙开关至位置 3，确保 Flexbus 连接器完全伸展，插入模块时注意对准凹槽并稳固安装，防止杂物落入模块，带电插拔可能引发危险。
接线：连接输入线、信号返回线、电源线和公共线，可进行电源的菊花链连接。使用屏蔽线并将其连接到功能接地，不同类型变送器的接线方式有所不同 。
接地：所有 I/O 布线必须使用屏蔽线，且屏蔽层需在模块外部接地。
模块配置：通过配置映射表设置模块参数，如字节顺序、数字滤波器、故障模式、HART 电流比等，不同设置对应不同的功能和取值范围。数据格式有多种选择，如毫安、百分比满量程等，部分格式仅支持 HART 通信 。
HART 输入数据：HART 输入数据包含设备主要变量和其他信息，通过配置可禁用 HART 通信。HART 输入数据字包含通信状态、设备状态、变量获取情况等信息，各状态位有明确的含义 。
状态指示灯：OK 状态指示灯为双色（红 / 绿）。绿色闪烁表示模块配置字为零、24V DC 用户电源关闭或模块处于配置模式；红色表示模块未通过初始硬件测试，出现红色指示时需重新上电 。
基本参数
输入数量与类型：拥有 8 个单端、隔离的模拟输入通道，可有效避免通道间干扰，适用于需要隔离输入的工业场景 。
推荐端子座：适用于 1794 - TB3 和 1794 - TB3S 端子座，确保模块与外部设备连接的稳定性和兼容性。
钥匙开关位置：为 3，通过特定的钥匙开关位置设置，可使模块适配相应的工作模式。
外壳类型评级：属于无（开放式），意味着使用时需安装在额外的防护外壳内，以满足具体应用环境的防护需求 。
电气参数
分辨率与数据格式：分辨率为 16 位单极性或 15 位加符号位双极性，电流分辨率在单极性时为 0.320μA/cnt，双极性时为 0.640μA/cnt 。数据格式支持工程单位、百分比满量程、RAW / 比例计数，可满足不同数据处理和显示的需求。
转换相关：采用 Sigma Delta 转换类型，转换速率根据不同设置有所不同，如 4.17Hz、10.0Hz、16.7Hz、19.6Hz、62Hz、470Hz 等，以适应不同的测量频率要求。输入电流可配置为 4 - 20mA 或 0 - 20mA，未配置时输出 0mA 。
精度与抗干扰：绝对精度在 25°C 时为 0.1% 满量程，精度漂移在 0 - 55°C 时为 0.4% 满量程 。正常模式下，对不同频率的电流信号有较高的抑制比，共模抑制比在 50Hz 和 60Hz 时均大于 60dB，具备良好的抗干扰能力。
输入特性：输入电阻为 249Ω ±1%，能稳定获取输入信号。最大过载为 32mA 连续（每次一个通道），确保在一定过载情况下模块的安全性
隔离与电源：隔离电压为 120V（连续），属于基本绝缘类型，经 1000V AC 测试 60s，包括用户电源与系统、通道与系统、通道与通道之间的隔离 。Flexbus 电流为 80mA @ 5V DC，用于为模块的 Flexbus 接口供电；在 31.2V DC 时最大功耗为 4.8W，最大热耗散为 16.4BTU/hr ；外部电源供电要求为 24V DC（电压范围 19.2 - 31.2V DC，含 5% 交流纹波），电源电流在 24V DC 时为 190mA 。
物理参数
尺寸：安装后的尺寸约为 94 x 94 x 66mm（3.7 x 3.7 x 2.6in.） ，便于在设备中进行布局安装。
指示灯：配有 1 个红 / 绿电源 / 状态指示灯，通过不同的颜色和闪烁状态反映模块的工作状态，如绿色闪烁表示模块配置字为零、电源关闭或处于配置模式，红色表示未通过初始硬件测试。
导线相关：导线尺寸由安装的端子座决定，需使用屏蔽线，接线类别分为信号端口 2 类、电源端口 3 类，可用于规划导线布线，且接地导体需等于或大于相导体 。
