AB Cat 1794-ACNR FLEX I/O ControlNet 冗余介质 适配器

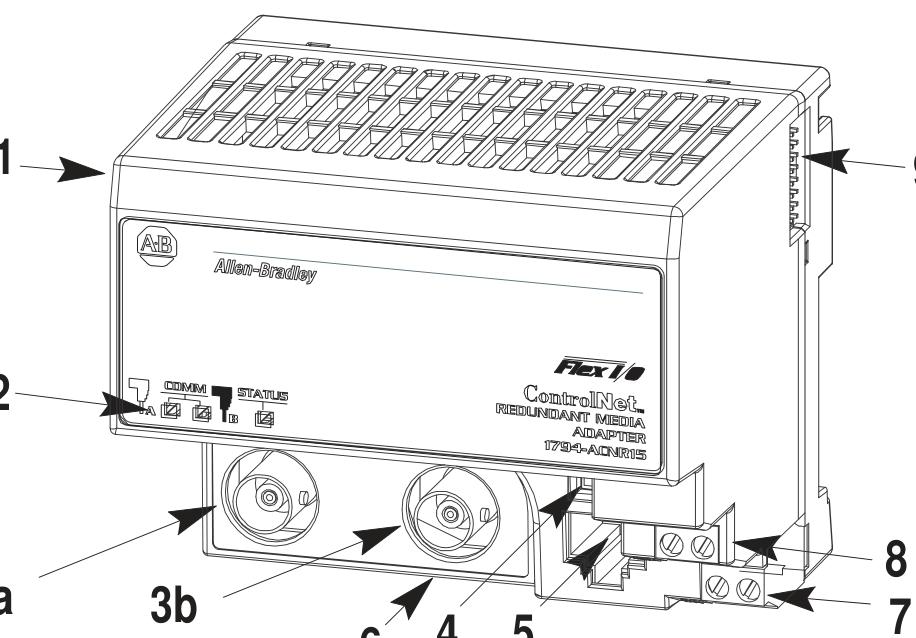

组件介绍：详细说明了适配器的各个组件，包括 ControlNet 适配器模块、指示灯、ControlNet 网络电缆 BNC 连接器（3a、3b，其中 3b 仅 1794 - ACNR15 有 ）、ControlNet 节点选择拨轮开关、编程终端连接器端口、模块锁定卡舌、+24V dc 连接端、24V 公共连接端和 Flexbus 连接器，明确了各组件在设备中的位置和基本作用 。
安装流程
安装到 DIN 导轨：将适配器模块以一定角度放置在 35 x 7.5mm DIN 导轨上，挂住适配器后部的挂钩后旋转至导轨上，按压使其与导轨贴合，锁定卡舌会自动卡入完成锁定。若未正常锁定，可借助螺丝刀等工具下压锁定卡舌并操作适配器直至锁定，之后进行接线。
注意事项：安装时需确保端子座上的钩子正确钩入适配器，否则可能造成背板通信中断。
状态指示灯解读：指示灯可直观反映适配器的工作状态。例如，Comm A 和 Comm B 同时熄灭，可能表示无电源或处于复位状态；同时显示红色，代表适配器不工作；红 / 绿交替闪烁是在进行自检；红 / 灭交替闪烁则可能是节点配置错误（地址重复 ）。而 Comm A 或 Comm B 单独显示不同状态，如熄灭表示通道禁用，绿色表示通道正常运行等，还有其他状态指示灯分别对应在线但未连接、连接正常、可恢复故障、适配器故障等不同状态 。
规格参数
电气参数：输入电压范围为 19.2V 至 31.2V dc（含 5% 交流纹波） ，通信速率达 5M Bits/s 。在电流消耗方面，5V dc 时最大为 640mA，外部 24V 电源最大 400mA；19.2V dc 时最大功率消耗为 4.6W，热耗散为 15.7 BTU/hr。
环境参数：工作温度范围在 0 至 55°C（32 至 131°F） ，非工作温度范围是 - 40 至 85°C（-40 至 185°F） ，相对湿度为 5% - 95% 且无冷凝。在冲击和振动方面，工作时能承受 30g 峰值加速度、11 (+1) ms 脉冲宽度的冲击，非工作时为 50g 峰值加速度、11 (+1) ms 脉冲宽度，经测试可耐受 5g @ 10 - 500Hz 的振动（符合 IEC 68 - 2 - 6 ）。
其他参数：I/O 容量为连接 8 个模块 ，电缆适用 Belden RG - 6/U，12 gauge（4mm²）绞合线，最大绝缘厚度 3/64 英寸（1.2mm），接线端子螺丝扭矩要求为 7 - 9 英寸 - 磅 。
认证信息：该适配器通过了多项权威认证，如 CSA 认证、CSA Class I, Division 2 Groups A, B, C, D 认证、UL 列出以及 CE 标记（符合所有适用指令），这表明产品符合相关安全和质量标准，可在相应市场合法销售和使用 。
性能特点
通信性能
高速通信：支持 5M Bits/s 的通信速率，可在 ControlNet 网络中实现高速数据传输，满足对实时性要求较高的工业自动化场景，如工业生产线上大量设备之间的数据交互与协同控制，确保数据能快速准确地传输，减少系统响应延迟。
冗余设计：配备两个 ControlNet 网络电缆 BNC 连接器（3a 和 3b，1794 - ACNR15 型号），具备通信冗余功能。当一条通信链路出现故障时，可自动切换到另一条链路，保障通信的连续性，提高系统的可靠性，降低因通信中断导致的生产停滞风险 。
适配能力
I/O 模块连接：I/O 容量为 8 个模块，能连接多种类型的 FLEX I/O 模块，如数字量、模拟量、热电偶和 RTD 等模块，满足不同工业设备对 I/O 点数和类型的多样化需求，便于构建复杂的自动化控制系统。
网络适配：可作为 ControlNet 网络的节点，通过节点选择拨轮开关进行地址设置，能与其他 ControlNet 网络设备良好适配，实现设备间的互联互通，在工业网络架构中灵活组网 。
运行稳定性
宽电压范围：工作电压范围为 19.2V 至 31.2V dc（包括 5% 交流纹波），对电源适应性强，能在不同电源条件下稳定运行，减少因电源波动导致的设备故障，确保在复杂的工业供电环境中正常工作。
环境适应性：工作温度范围是 0 至 55°C（32 至 131°F），非工作温度范围为 - 40 至 85°C（-40 至 185°F），相对湿度为 5% - 95% 无冷凝，且能承受一定的冲击和振动（工作时 30g 峰值加速度、11 (+1) ms 脉冲宽度，非工作时 50g 峰值加速度、11 (+1) ms 脉冲宽度，5g @ 10 - 500Hz 振动 ），可适应多种工业环境，无论是在高温的钢铁生产车间，还是在湿度较大的化工场所，都能稳定运行。
