AB Bulletin 1794 和 1797 LEX I/O 和 FLEX Ex I/O 系统
FLEX I/O 系统
系统概述：可连接多种网络，采用模块化设计，灵活性高、成本低，适用于分布式应用。
一个适配器最多连接八个 I/O 模块，支持多种 I/O 点数组合。
FLEX I/O XT 专为极端环境设计，有涂层防护，符合多项标准，能耐受多种反应物质。
模块选择

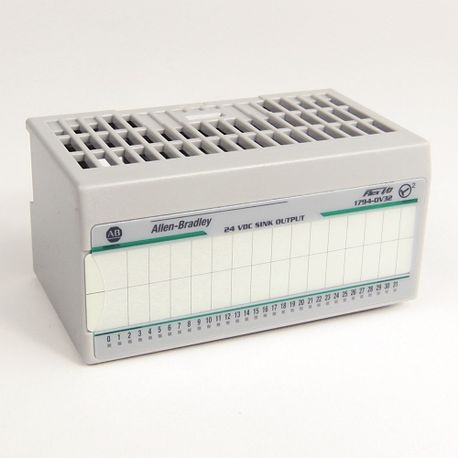

数字量 I/O 模块：涵盖多种电气范围，如 120V AC、220V AC、24V DC 等，提供 8 - 32 点不同密度版本。
具备隔离、保护、诊断等功能，可选输入滤波时间，各通道有 LED 指示状态。
模拟量、热电偶和 RTD 模块：通道可单独配置，支持在线配置、可选择输入滤波器等功能，
能在异常条件下控制输出设备运行，不同模块有不同精度和分辨率。
计数器模块：根据应用类型和现场设备选择，如 1794 - IJ2XT 适用于比例控制，1794 - VHS 适用于包装、物料输送等。
系统安装与附件：支持面板或 DIN 导轨安装，安装时需注意接地，使用镀锌黄铬钢 DIN 导轨。
可选附件丰富，如延长电缆、安装套件、DIN 导轨锁扣等，还有全面的相关文档可供参考。
FLEX Ex I/O 系统
系统概述：用于危险区域，具备本质安全特性，无需防爆机壳和额外的本质安全隔离组件。
基于实体架构，按危险区域标识分类，可连接多种网络，模块可带电插拔，具备多种防护功能。
模块选择
数字量 I/O 模块：具备故障检测、指示和报告功能，可选输入滤波时间，各通道有 LED 指示状态。
模拟量模块：通道可配置，具备板载整定、在线配置等功能，能检测过范围与欠范围，可在异常条件下控制输出设备运行。
计数器 I/O 模块：适用于转速控制等应用，能报告频率、加速度和方向，接收和返回二进制数据。
系统安装与电源选择：需选择适配的适配器和分配方法，有多种适配器可选。
电源有 N 型（防暴）和 E 型（防火）两种外壳类型，分别符合北美和欧洲标准，提供不同输入电压，需根据系统规划确定电源数量和分配。
同时有相关文档提供支持。
安全相关
遵循安全指南：固态设备与机电设备运行特性不同，使用时需遵循《固态控制设备的应用、安装与维护安全指南》（出版物 SGI-1.1 ），
确保仅以可接受方式应用设备。罗克韦尔自动化对因使用设备造成的间接或连带损失不负责。
危险环境注意：在危险环境下，多种操作可能导致爆炸，进而造成人员伤亡、物品损坏或经济损失。
如在危险区域安装时，连接或断开通信电缆、接线，插入或移除模块等操作，若在带电情况下进行，可能产生电弧引发爆炸。
因此，操作前务必确保断电或区域安全 。
电击与灼伤危险：设备表面或内部标签会提醒可能存在的危险电压（电击危险）和高温危险（灼伤危险），操作时需留意 。
设备兼容与使用
特定处理器禁用：部分 FLEX I/O 远程 I/O 适配器（如 1794-ASB 系列 E、1794-ASB2 系列 D 等）
不可与 Classic PLC-5/15 或 PLC-5/25 处理器搭配使用，否则会导致远程 I/O 工作异常。
模块使用限制：在 Class I Division 2 应用中，仅可使用 Class I Division 2 列出或认可的、适用于 1794 平台的配件和模块 。
安装与接线
安装环境与方式：设备适用于污染等级 2、过电压类别 II、海拔 2000 米以下的工业环境，属于 Group 1, Class A 工业设备。
需安装在合适外壳内，外壳应具备阻燃性，且内部仅可通过工具访问。
可选择面板安装或 DIN 导轨安装，安装时需注意预留空间，且 FLEX 系统周围至少保留 25mm 空间 。
使用镀锌黄铬钢 DIN 导轨确保正确接地，避免使用易腐蚀、氧化或导电不良的材料（如铝或塑料），
并每隔 200mm 固定 DIN 导轨，恰当使用端锚。
接线要求：电源布线长度应小于 10m。接线时注意不同颜色电线的连接位置，
如远程 I/O 电缆的蓝色线接端子 1、屏蔽线接 SH、Clear 线接端子 2。
避免在带电情况下连接或断开布线，防止产生电弧引发危险。
不同模块的接线有具体要求，如数字量模块、模拟量模块等，且不可在单个端子上连接超过 2 根导体 。
模块操作
模块插拔：模块虽可带电插拔，但在背板带电时操作可能影响系统，应尽量避免。
且在更换模块时，要注意防止杂物落入模块，避免损坏设备。
开关设置：设置地址模式等开关时，务必在断电或确保区域安全的情况下进行，防止因带电操作产生电弧引发危险。
部分适配器开关与旧版本不同，设置前需仔细识别 。
环境相关
静电防护：设备对静电敏感，操作时应触摸接地物体释放静电、佩戴接地腕带、避免触碰连接器和电路组件，
如有条件可使用静电安全工作站，设备不使用时应存储在合适的静电安全包装中 。
电磁兼容性：该设备在住宅和其他环境中可能存在电磁兼容性问题，使用时需采取适当预防措施。
文档使用：手册中的示例和图表仅用于说明，实际应用时不能完全依赖。
未经罗克韦尔自动化书面许可，不得复制手册全部或部分内容。
