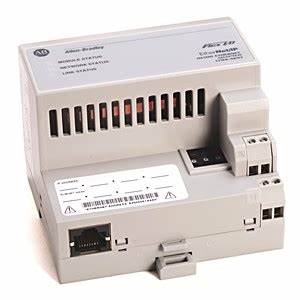

AB 1794 - AENT 系列 B FLEX I/O EtherNet/IP 适配器
安装环境要求：设备适用于污染等级 2、过电压类别 II、海拔 2000 米以下的工业环境，属于 Group 1, Class A 工业设备。
需安装在设计合适的外壳内，外壳应具阻燃性，且内部仅可通过工具访问。
安装步骤
安装到 DIN 导轨：将适配器后部挂钩挂在 35 x 7.5 mm DIN 导轨顶部，旋转并按压使其与导轨贴合，若未锁定可借助工具操作。
在现有系统中更换适配器：需依次拆除相关连接，安装新适配器时注意对准卡槽，完成安装后重新连接线路。
接线方法
网络电缆连接：将以太网网络电缆连接到适配器底部的 RJ45 连接器，建议通过 100 MB 全双工交换机连接 。
电源连接：24V common 连接到上连接器左侧端子 B，+24V dc 输入电源连接到下连接器左侧端子 C，
可通过连接器 D 和 E 为后续模块供电，且单个端子接线不超 2 根，接线时端子螺丝扭矩为 0.8 Nm（7 lb - in）。
网络地址设置：适配器出厂时拨轮开关设为 999 且 DHCP 启用，可通过拨轮开关（001 - 254）、
DHCP 服务器或从非易失性内存获取 IP 地址 。开关值 888 可将所有配置参数重置为出厂设置。
指示灯状态解读：1794 - AENT 适配器前面板有三个双色指示灯，分别为模块状态指示灯、网络状态指示灯和链路状态指示灯，
不同的闪烁或常亮状态代表不同的工作状态。
环境规范：工作温度 0 - 55°C（32 - 131°F） ，非工作温度 - 40 - 85°C（-40 - 185°F），相对湿度 5 - 95% 无冷凝，
能承受一定振动和冲击，在电磁兼容方面有相关要求。
规格参数
电气参数
电源要求：为符合 CE 低电压指令（LVD），需由符合安全特低电压（SELV）或保护特低电压（PELV）标准的电源供电。
输入电压额定值为 24V dc nom，输入电压范围是 19.2 - 31.2V dc（包括 5% 交流纹波） ，能适应一定范围的电压波动，
保障在不同电源条件下稳定运行。
通信速率：支持 10/100 Mbps 通信速率，可根据网络环境和设备需求自动协商，
满足工业自动化场景中对数据传输速度的要求，确保数据快速、稳定传输。
电流与功率：Flexbus 输出电流最大为 640 mA，可为连接的 I/O 模块提供稳定电力支持。功耗方面，最大为 550 mA，
在 24V dc 时最大为 440 mA ；功率耗散在 19.2V dc 时最大为 7.3 W，热耗散为 19.2V dc 时 24.9 BTU/hr ，
反映了设备在运行过程中的能量消耗和散热情况。
隔离电压：具备 50V 连续的隔离电压，属于基本绝缘类型，且经过 1000V ac 持续 60s 的测试（电源与 Flexbus、EtherNet 之间） ，
有效隔离不同电路，增强设备安全性和抗干扰能力。
机械参数
I/O 容量：I/O 容量为 8 个模块，明确了该适配器可连接的 FLEX I/O 模块数量上限，在系统设计时需据此规划 I/O 点数和设备连接规模。
连接器类型：以太网连接器采用 RJ45 Cat. 5 标准接口，这种接口广泛应用于以太网连接，
具有良好的通用性和稳定性，方便与其他网络设备连接。
端子螺丝扭矩：端子螺丝扭矩要求为 0.8 Nm（7 lb - in） ，确保接线牢固，避免因螺丝松动导致接触不良、信号传输不稳定等问题。
导线规格：电源导线适用 0.34 - 2.5 mm²（22 - 12 AWG）绞合铜线，额定温度为 75°C（167°F）或更高，
最大绝缘厚度 1.2 mm（3/64 in.） ，满足电气性能和安全要求。导线类别分为电源端口 1 类、通信端口 2 类，为布线规划提供指导。
环境参数
温度范围：工作温度范围为 0 - 55°C（32 - 131°F） ，非工作温度范围是 - 40 - 85°C（-40 - 185°F） ，
可适应多种工业环境温度变化，在不同季节和工作场景下保持稳定性能。
湿度要求：相对湿度范围为 5 - 95% 且无冷凝，能在一定湿度环境下正常工作，避免因湿度问题影响设备的电气性能和使用寿命。
振动与冲击：能承受一定程度的振动和冲击，工作时振动条件为 5 g @ 10 - 500 Hz，工作冲击为 30 g ，
非工作冲击为 50 g ，适应工业现场的振动和冲击环境，保障设备运行可靠性。
电磁兼容性：在电磁兼容方面有严格要求，如符合 CISPR 11 中 Group 1, Class A 标准，
对静电放电（ESD）、辐射射频（RF）、电快速瞬变脉冲群（EFT/B）、浪涌瞬变等具备一定免疫力，
减少电磁干扰对设备的影响，确保在复杂电磁环境下稳定运行。
其他参数
外壳类型评级：外壳类型评级为无（开放式） ，意味着需要安装在合适的防护外壳内，以适应具体使用环境，
如防尘、防水、防电磁干扰等。
北美温度代码：北美温度代码为 T4A，表明设备在北美地区危险场所使用时的温度限制和安全等级，
帮助用户在特定区域选择合适设备并确保安全使用。
