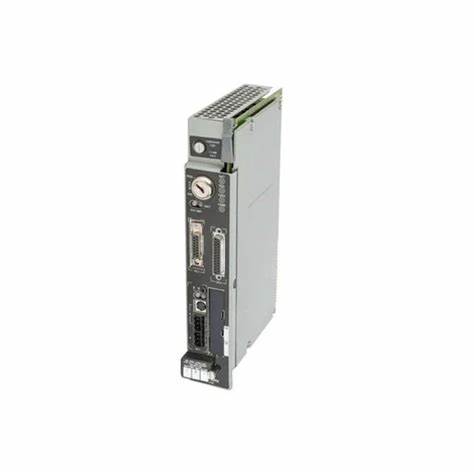

AB FLEX I/O 远程 I/O 适配器模块
安全与使用注意事项
禁用场景：不可与 Classic PLC-5/15 或 PLC-5/25 处理器搭配使用。
安全准则：固态设备与机电设备特性不同，使用时需遵循相关安全指南，罗克韦尔自动化对间接损失不负责 。
环境要求：适用于污染等级 2、过电压类别 II、海拔 2000 米以下的工业环境，属于 Group 1, Class A 工业设备，使用时需安装在合适的外壳内。
静电防护：设备对静电敏感，操作时需采取防静电措施。
其他注意：电源布线长度、接地方式、防止异物进入、避免带电操作等方面均有严格要求。
危险区域使用批准
欧洲：相关模块获欧洲 Zone 2 批准，使用时需遵循特定要求，如防紫外线、外壳防护等级等。
北美：模块获北美危险区域批准，产品标记 “CL I, DIV 2, GP A, B, C, D”，使用时需注意温度代码及组合设备审查。
安装步骤
安装前准备：明确组件标识，了解标准寻址模式及替代关系。
安装到 DIN 导轨：将适配器挂在 DIN 导轨上并旋转下压，确保锁定到位，若未锁定可借助工具操作。
在现有系统中更换：按顺序拆除相关部件，安装新适配器时注意对准卡槽，完成安装后重新连接线路。
接线：连接远程 I/O 电缆、电源，注意接线位置和顺序，若为最后一个适配器需终端电阻。
地址模式设置：通过设置 S1 和 S2 开关选择寻址模式，不同模式对应不同开关设置，设置后需重新上电。
实际应用案列
汽车制造生产线：在汽车生产车间，大量设备需实时监控与控制。如在车身焊接环节，众多焊接机器人和传感器需与控制系统通信。
FLEX I/O 远程 I/O 适配器模块可连接机器人的数字量输入输出信号，像控制焊接枪的启停、监测焊接电流电压传感器的模拟量信号。
利用其多种寻址模式，能灵活配置不同设备的地址，通过 57.6Kbps、115.2Kbps 或 230.4Kbps 的通信速率与主控制系统稳定传输数据，
保障焊接工作精准进行，提高生产效率与产品质量。
化工生产过程控制：化工生产环境复杂，有腐蚀性气体且存在潜在爆炸风险。
以液体物料输送与反应控制为例，1794 - ASBK 系列 E 模块（满足有害气体环境要求）可发挥作用。
它连接流量传感器、压力传感器监测物料流量和反应釜压力等模拟量信号，以及控制阀门开闭的数字量信号。
通过与控制系统通信，依据设定参数调节生产过程。
模块接地和防护设计，配合防爆外壳，能确保在化工危险环境稳定运行，防止因静电放电、电气故障引发安全事故。
智能仓储物流系统：在自动化立体仓库中，穿梭车、堆垛机等设备需精准控制。
FLEX I/O 远程 I/O 适配器模块连接设备的电机驱动器、位置传感器。
比如，通过监测堆垛机的位置传感器数字量信号，确定其在货架间的位置，
利用模块通信功能将位置信息传至控制系统，控制系统据此控制堆垛机运动。
其灵活的安装方式和多种接线规格，便于在仓储设备复杂布线环境中安装与连接，实现高效货物存储与检索。
参数规格
/O 容量：1794 - ASB/E 和 1794 - ASBK/E 的 I/O 容量为 8 模块，1794 - ASB2/D 则为 2 模块 。
这决定了它们可连接的 FLEX I/O 模块数量，在不同规模的工业自动化项目中，可依据实际设备连接需求来选择适配的型号。
比如小型生产线，设备相对较少，1794 - ASB2/D 或许就能满足连接需求；
而大型工厂的复杂生产线，涉及众多设备的监控与控制，可能就需要 1794 - ASB/E 这类 I/O 容量更大的模块。
电源要求：所有型号都需要能提供 23A（24V DC）、持续 2ms 启动浪涌电流的电源 。
输入电压范围为 19.2V…31.2V DC，在这个范围内，模块才能稳定运行。
以 1794 - ASB/E 为例，当接入的电源电压处于 19.2V 的下限值时，模块依然能工作，
但如果电压持续低于此值，可能会出现性能不稳定甚至无法正常工作的情况；
若电压高于 31.2V，可能会对模块内部电路造成损坏。其输出电压为 5V DC，640mA，可为所连接的 FLEX I/O 模块提供稳定的工作电压。
通信速率：1794 - ASB/E、1794 - ASBK/E 和 1794 - ASB2/D 均支持 57.6Kbps、115.2Kbps、230.4Kbps 这三种通信速率 。
用户可根据实际应用场景中对数据传输实时性的要求，以及通信线路的质量等因素，灵活选择合适的通信速率。
例如，在对数据传输实时性要求不高，且通信线路存在一定干扰的环境下，可选择 57.6Kbps 的速率，以保证数据传输的稳定性；
而在对实时性要求极高，如一些高速运转设备的监控场景中，则可选用 230.4Kbps 的高速率，确保数据及时准确传输。
指示灯：都配备了电源（绿色）、适配器活动（绿色）、适配器故障（红色）、本地故障（红色）指示灯 。
这些指示灯能直观地反馈模块的工作状态。当电源指示灯亮起绿色，表明模块已接通正常电源；
适配器活动指示灯闪烁绿色，说明模块正在进行正常的数据通信活动；
若适配器故障指示灯变为红色，意味着模块内部可能出现了故障，需要及时排查；
本地故障指示灯变红，则提示与本地连接的设备或线路可能存在问题。
尺寸：尺寸（H x W x D）均为 87 x 69 x 69mm（3.4 x 2.7 x 2.7 英寸） ，
小巧的尺寸使其在控制柜等空间有限的环境中，也能较为方便地安装布置，节省空间，同时便于与其他设备集成。
隔离电压：隔离电压为 50V（连续），基本绝缘类型，在 750V DC 下测试 60s（电源与系统、电源与 RIO、RIO 与系统之间） 。
这种电气隔离设计能有效防止不同电路之间的电气干扰，保护模块和连接设备免受电气冲击和干扰的影响，
提高系统运行的稳定性和可靠性，确保在复杂的工业电气环境中安全运行。
