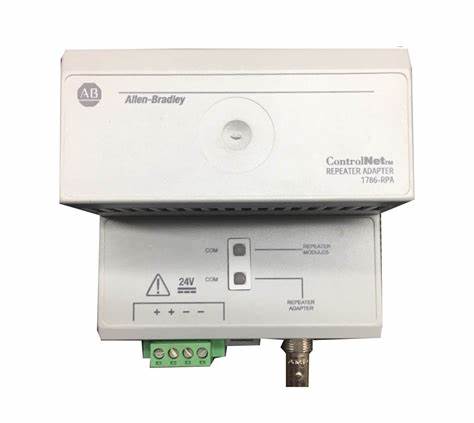

AB 1786 - RPA/B ControlNet 模块化中继器适配器
产品概述：1786 - RPA/B 中继器适配器搭配特定模块构建 ControlNet 网络中继器，能延长网络、转换拓扑和介质，最多串联 20 个 。
重要信息：固态设备与机电设备不同，使用时需确保应用合适，Rockwell Automation 对间接损失不负责。文档中的示例仅供参考，未经许可不得复制内容。同时，给出多种安全警示，如危险环境操作、静电防护等注意事项 。
环境与安装要求
环境条件：适用于污染度 2、过电压类别 II、海拔 2000 米以下的工业环境，属于 Group 1, Class A 工业设备，需安装在合适外壳内 。
危险场所使用：北美危险场所，标记 “CL I, DIV 2, GP A, B, C, D” 的产品有特定温度代码要求；欧洲 Zone 2 环境，设备需安装在至少 IP54 防护等级的外壳内 。
静电防护：设备对静电敏感，操作时需遵循防护措施，如触摸接地物体、佩戴腕带等 。
模块安装
安装准备：推荐水平安装，也可垂直安装（建议装在顶部），使用锌镀黄铬酸盐钢 DIN 导轨并正确接地 。
安装步骤：以 30° 角将模块挂在 DIN 导轨上并旋转卡入，安装中继器模块，用 DIN 导轨锁固定，确保总模块数和功耗不超限制，拧紧螺丝至 1.1 N・m 。
模块接线：接线时需断电，准备工具和电线，将电线去皮后连接到 RTB 的V in+ 和V in端子，拧紧螺丝至 0.6 - 0.8 N・m，安装 RTB 并连接到 ControlNet 网络， unused 端口用 75Ω 终端器连接 。
状态指示灯：状态指示灯有不同组合，分别表示不同状态。如交替红 / 绿表示模块启动或复位；固态红色表示网络有节点持续传输；熄灭表示未通电或故障 。
技术规格参数
电气规格
功耗与功率耗散：最大功耗为 16.8W，最大功率耗散为 8.8W。这两个参数反映了设备在运行过程中的能量消耗和散热需求，对于系统的电源配置和散热设计具有重要意义。在实际使用中，需确保电源能够提供足够的功率，同时要考虑设备的散热措施，以保证其稳定运行 。
输入电压：输入电压额定值为 700mA @ 24V DC，属于 Class 2/SELV（安全特低电压）。输入电压范围为 18 - 36V DC，这意味着设备能够在一定的电压波动范围内正常工作，但超出此范围可能会影响设备性能甚至造成损坏 。在选择电源时，必须确保其输出电压符合设备的要求 。
背板输出电流：背板输出电流最大值为 1.6A @ 5V DC，该参数限制了连接到背板的其他设备的总电流消耗。在设计系统时，需要考虑连接设备的功耗，以避免超过背板输出电流的限制，导致设备故障或运行不稳定 。
机械规格：最小外壳尺寸约为（12 x 7.75 x 4 in.）即 304.8 x 196.8 x 101.6 mm，明确了设备的空间占用情况，在安装设备时，需要确保有足够的空间容纳该设备。设备的安装方向不受限制，可根据实际情况选择合适的安装方式，但水平安装为首选，垂直安装时建议将其安装在顶部
环境规格
温度：周围空气最高温度为 60°C（140°F），这限制了设备的使用环境温度范围。在高温环境下使用时，需要注意散热，以防止设备因过热而损坏 。如果环境温度超过设备的耐受范围，可能会导致设备性能下降、寿命缩短甚至出现故障 。
振动与冲击：在振动方面，符合 IEC60068 - 2 - 6（Test Fc, Operating）标准，能承受 5 g @ 10 - 500 Hz 的振动；在冲击方面，符合 IEC60068 - 2 - 27（Test Ea, Unpackaged Shock）标准，能承受 30 g 的冲击。这些参数表明设备在一定的振动和冲击环境下能够保持正常运行，但在实际应用中，应尽量避免设备受到过大的振动和冲击 。
电磁兼容性：具备一定的电磁兼容性，如 ESD（静电放电） immunity 为 6 kV 接触放电和 8 kV 空气放电；Radiated RF immunity 在不同频率范围内有不同的要求，如 10V/m with 1 kHz sine - wave 80% AM from 80 - 2000 MHz 等；EFT/B immunity 为 ±4 kV at 5 kHz 在电源端口和通信端口；Surge transient immunity 在不同端口有不同的耐受值，如 ±1 kV line - line（DM）和 ±2 kV line - earth（CM）在电源端口等；Conducted RF Immunity 为 10V rms with 1 kHz sine - wave 80% AM from 150 kHz - 80 MHz。这些参数确保了设备在复杂的电磁环境中能够正常工作，同时不会对其他设备产生干扰 。
认证规格：获得了多项认证，包括 UL（UL Listed Industrial Control Equipment）、CSA（CSA Certified Process Control Equipment 等）、FM（FM Approved Equipment for use in Class I Division 2 Group A,B,C,D Hazardous Locations）、CE（European Union 2004/108/EC EMC Directive 等）、C - Tick（Australian Radiocommunications Act）、Ex（European Union 94/9/EC ATEX Directive）和 CI（ControlNet Int'l conformance tested to ControlNet specifications）。这些认证表明设备符合相关的安全、质量和行业标准，可在相应的地区和环境中安全使用 。
