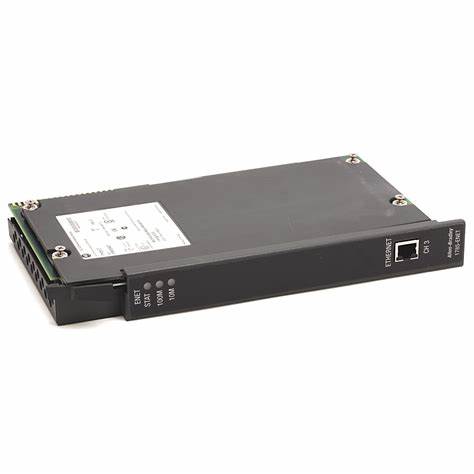

AB 1785-ENET PLC-5 以太网接口模块
手册基础信息：主要面向负责设计、安装、编程或调试使用该模块的控制工程师，读者需具备 PLC-5 可编程控制器产品以及 TCP/IP 协议、互联网寻址等以太网相关知识。手册旨在指导用户安装、配置该接口模块，实现通过以太网进行通信 。
安装指南
安装前准备：需准备 PLC-5 以太网接口模块、58 针连接器插头、相关指南手册等设备和工具，记录以太网硬件地址，并做好静电防护措施。
安装流程：先将连接器插头小心对准并插入 PLC-5 处理器，再将接口模块与处理器相连并拧紧螺丝，最后将组合模块安装到 1771 I/O 底盘的左插槽，安装全程需确保底盘电源关闭 。
拆卸要点：先切断电源，抬起锁定杆，同时抬起弹出卡舌取出模块，分离模块与处理器时注意避免损坏部件 。
配置方法
IP 地址分配：每个以太网硬件地址都需配置唯一的 IP 地址，可手动在编程软件中输入，也可借助 BOOTP 协议通过服务器动态分配。
手动配置：在编程软件中，先禁用 BOOTP，再依次输入诊断文件编号、IP 地址等以太网特定信息。
BOOTP 配置：网络中要有 BOOTP 服务器，编辑 BOOTPTAB 文件，输入模块的硬件地址、IP 地址等信息，保存后运行服务器并重启底盘 。
通信功能
状态监测：通过观察 LED 指示灯判断模块运行状态，如 STAT 灯绿色常亮表示正常连接网络，闪烁红色表示有故障。还可借助诊断文件查看以太网状态数据，了解通信情况 。
MSG 指令使用：该指令用于传输数据，使用时需设置控制块和指令参数，如命令类型、数据地址、传输元素数量等，可与多种设备通信。
与 ControlLogix 设备通信：借助 ControlLogix 1756-ENET 模块，配置 MSG 指令和相关参数，如设置 Link ID 编号，实现与其他 PLC 和 SLC 处理器通信。
技术规格与诊断
模块规格：涵盖电气、环境、机械等多方面参数，如背板电流 2.2A，工作温度 0 - 60°C，支持 64 个同时连接等，通过了 CSA、UL、CE 等认证 。
性能数据：提供了 PLC 到 PLC、工作站到 PLC 在不同操作和数据量下的性能数据，如每秒 MSG 数、每 MSG 的时间、每秒传输字数等。
SNMP 管理信息库：模块支持 SNMP，MIB II 数据组包含系统、接口、UDP、IP、ICMP、TCP 等多方面的管理信息。
错误代码：状态 LED 红灯闪烁时表示出现故障，通过特定的闪烁序列显示错误代码，根据代码可判断故障类型，如 01 表示通用 68000 测试失败 。
技术规格参数
电气参数：背板电流为 2.2A ，这一参数决定了模块在工作时从背板获取的电流量，稳定的电流供应是模块正常运行的基础。热耗散为 37.54 BTU/hr ，反映了模块在工作过程中产生热量的速率，合理的热耗散设计有助于维持模块的稳定工作温度，避免因过热导致性能下降或故障。
环境参数：工作温度范围是 0 至 60°C（32 - 140°F） ，存储温度范围为 -40 至 85°C（ -40 - 185°F），这种宽泛的温度适应范围使模块能够在不同的环境条件下存储和使用，无论是在寒冷的仓储环境还是炎热的工业生产现场，都能保证一定的适应性。相对湿度要求为 5% 至 95%（无冷凝） ，确保在不同湿度环境下，模块内部不会因水汽凝结而引发短路等问题，保证了模块的电气性能和稳定性。
机械参数：在冲击方面，运行时能承受 30 g 峰值加速度，持续时间为 11 ± 1 ms ；非运行时可承受 50 g 峰值加速度，持续时间同样为 11 ± 1 ms 。这使得模块在面对机械冲击时，如设备运输过程中的颠簸、工业现场的震动等情况，具备一定的抗冲击能力，减少因冲击导致的内部部件损坏风险。振动参数为 2 g @ 10 至 500 Hz，0.012 英寸峰峰值位移 ，表明模块在一定频率和位移范围内的抗振动性能良好，能适应工业环境中常见的振动情况，保障模块在振动环境下的可靠运行。
通信参数：采用以太网（TCP/IP 协议）进行通信，通过 15 针 AUI 收发器端口实现网络连接，确保了与其他支持 TCP/IP 协议的设备进行稳定通信。支持 64 个同时连接，意味着模块能够同时与多个设备建立连接，满足复杂工业网络中多设备通信的需求。同时，具备 512 个未请求定义（用于 RSLinx 和 INTERCHANGE 软件包） ，为相关软件与模块之间的数据交互提供了更多的灵活性和扩展性。
其他参数：模块适合安装在 1771-A1B、 -A2B、 -A3B、 -A3B1、 -A4B 底盘的第二个左插槽，并与处理器相连 ，明确的安装位置规定有助于用户在系统集成时准确安装模块，保证系统的结构完整性和稳定性。模块无键控设计 ，在安装时无需进行复杂的键控操作，简化了安装流程。重量为 0.95 kg（2.1 lbs） ，适中的重量便于模块的安装、搬运和维护。
认证信息：获得了 CSA Class I, Division 2, Groups A, B, C, D 认证 ，表明模块符合相关的电气安全标准，可在特定的危险环境中安全使用；通过 UL listed 认证 ，进一步证明了模块在安全性能方面的可靠性；带有 CE 标志，符合所有适用指令 ，意味着模块满足欧洲市场的相关安全、健康和环保要求，具备在欧洲地区销售和使用的资格。
