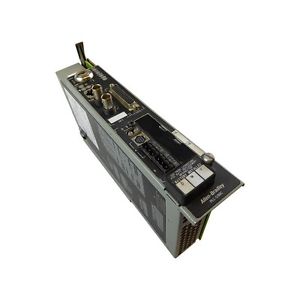

AB 1785-CHBM ControlNet PLC-5 热备份系统
硬件规格优势
处理器适配性强：支持 1785-L40C15 或 1785-L80C15 等型号的 PLC-5 处理器，Series F，Revision A 或更高版本，能够满足不同工业场景下对处理器性能和功能的需求。无论是小型生产设备还是大型工业生产线，都能找到合适的处理器配置，确保系统稳定运行 。
备份卡功能集成度高：1785-CHBM/A ControlNet 备份卡不仅具备备份功能，还拥有 100K 字的非易失性内存，可作为标准 PLC-5 EEPROM 内存存储 cartridge 使用。这使得系统在数据存储和备份方面更加便捷，减少了额外硬件的需求，降低了系统成本 。
环境适应性良好：该系统的硬件能在 0 - 60°C 的工作温度和 - 40 - 85°C 的存储温度下正常运行，相对湿度范围为 5 - 95%（无冷凝）。同时，在振动（2g @10 - 500Hz）和冲击（运行时 30g，非运行时 50g）环境下也能保持稳定。这使其适用于各种复杂的工业环境，如高温、高湿、有振动的生产车间 。
通信性能优势
网络通信高效稳定：基于 ControlNet 网络，系统通信稳定且高效。网络更新时间（NUT）范围为 2 - 100ms，为数据传输提供了可靠的时间保障。在工业生产中，大量的实时数据需要快速准确地传输，该系统能够满足这一需求，确保主备控制器之间以及与 I/O 设备之间的数据交互及时无误 。
灵活的通信配置：支持冗余连接，允许主备处理器同时与 I/O 设备建立连接，且能自动识别并使用主处理器的输出。这种配置方式提高了系统的可靠性，即使主处理器出现故障，备用处理器也能迅速接管控制，保证生产过程不间断。用户还可以根据实际需求选择同步或异步程序扫描模式，以适应不同的应用场景 。
功能特性优势
快速切换保障生产连续性：系统具备快速切换功能，在主控制器出现故障时，备用控制器能在 30 - 50ms 内完成切换并接管控制。这一特性对于对生产连续性要求极高的工业生产至关重要，如化工、电力等行业，能够有效减少因控制器故障导致的生产中断时间，降低经济损失 。
数据同步机制完善：通过数据表格交叉加载功能，系统能确保主备处理器的数据表格值尽可能接近。在备份系统资格认证完成后，可进行自动数据表格交叉加载，还支持按需数据表格交叉加载，包括定时器累加器、计数器累加器、PD 文件和用户可选文件等。这一机制有效减少了因数据差异导致的系统不稳定，提高了系统的控制精度 。
多种配置选项满足个性化需求：拥有丰富的配置选项，如指定主控制器、等效性检查、重新认证双主可编程控制器等。用户可以根据实际应用需求，灵活调整系统配置，确保系统在不同的工作场景下都能达到最佳性能。在一些对安全性和稳定性要求极高的工业场景中，可以通过配置指定主控制器，确保关键设备的稳定运行 。
诊断与维护优势
全面的故障诊断功能：系统具备强大的诊断能力，通过 1785-CHBM 备份卡上的状态指示灯、主故障代码（存储在处理器状态文件 S:12 中）以及 ControlNet 备份配置和状态文件（可通过梯形逻辑和数据监视器直接访问，或通过 RSLogix 5 中的热备实用程序间接访问），能够及时准确地检测和定位故障。当系统出现故障时，技术人员可以快速根据这些诊断信息进行排查和修复，减少系统停机时间 。
方便的维护与管理：在系统运行过程中，可以通过 RSLogix 5 等软件对系统进行在线监控和管理。例如，可以实时查看系统状态、修改配置参数、进行数据表格交叉加载等操作。这种便捷的维护与管理方式，提高了系统的可维护性，降低了维护成本 。
兼容性优势：系统对硬件和软件的兼容性良好。硬件方面，支持多种类型的 I/O
系统概述
目的：提高设备运行时间，降低因设备故障导致的成本，保障控制应用的高可用性，确保生产过程的连续性。
架构：由一对PLC-5/40 或 PLC-5/80ControlNet 可编程控制器（Series F, Revision A 或更高）、两个1785-CHBM/A ControlNet 备份卡、两个1771 底盘、两个1771 电源、一个或多个ControlNet I/O 适配器、ControlNet 网络电缆及相关软件组件构成。
工作原理：主 PLC-5 控制器控制 ControlNet I/O，备用 PLC-5 控制器在主控制器故障时接管控制。通过 ControlNet 网络，控制器相互通信并交换状态信息，实现备份功能。
安装配置
硬件安装：设置 PLC-5 处理器的 ControlNet 节点地址（需连续且奇数在前），安装处理器、备份卡、电源，连接 ControlNet 网络，最后将钥匙开关设为 Program 模式并通电。
系统配置：分为相同应用和不同应用两种配置方式，都需重新配置 ControlNet I/O、设置握手消息、保存配置并设置热备参数。
高级配置选项：包括同步和异步程序扫描、等效性检查、数据交叉加载、强制切换、系统状态查看等，可根据需求选择配置。
