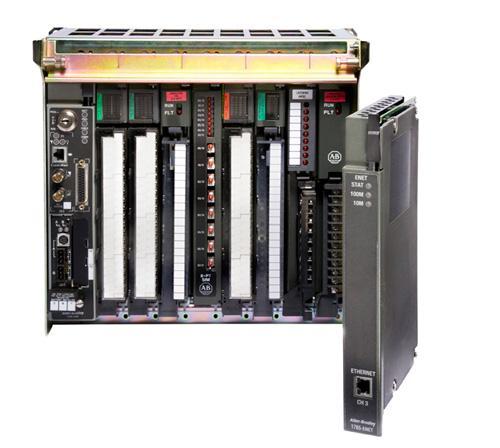

AB 增强型 PLC-5 可编程控制器
控制器概述
型号与面板组件：包含 1785-L11B、-L20B 等多种型号，各型号前面板有电池、处理器运行 / 故障、强制等指示灯，还有通信端口和编程终端连接口等，且不同型号配置略有不同。
系统组件：完整系统除控制器外，还需锂电池（1770-XYC）、I/O 底盘（1771-A1B 等）、电源供应（1771-P4S 等）和个人计算机等组件。
系统硬件安装
安装前准备：操作时需注意静电防护，避免在带电情况下进行模块插拔或电缆连接 / 断开操作，以防电气电弧引发危险。
组件安装与配置：依序安装 I/O 底盘（参考 1771-IN075）、配置 I/O 底盘（设置背板开关和电源供应配置跳线等）、安装电源供应（依据不同模块选择对应说明）、安装 PLC-5 可编程控制器（设置地址、接口，安装电池等）、安装 I/O 模块（参考对应模块说明）。
系统通电与连接 PC：给系统通电，根据按键开关位置操作清除内存；连接个人计算机，参考相关手册和文档。
控制器故障排查
指示灯诊断：通过 BATT、PROC 等指示灯颜色和状态判断故障，如 BATT 红灯亮表示电池电量低，PROC 不同状态对应不同故障或正常运行情况。
通信通道故障处理：根据通道模式和指示灯状态判断故障，如 Remote I/O Scanner 模式下，绿色常亮表示链路正常，绿色闪烁可能有适配器故障。
控制器规格参数
一般规格：不同型号背板电流不同，通信端口和继电器盒有特定隔离电压，工作温度 0 - 60°C ，存储温度 -40 - 85°C，相对湿度 5 - 95% 不冷凝，还有振动、冲击、电磁兼容性等指标。
其他规格：支持多种通信方式，不同型号在最大用户内存、I/O 通道数量等方面有差异，如 1785-L11B 最大用户内存 8K 字，1 个 DH+/remote I/O 通道；1785-L80B 最大用户内存 100K 字，4 个 DH+/remote I/O 通道。
性能优势
功能特性优化：Enhanced PLC-5 可编程控制器支持多种通信协议，如 DH+、Remote I/O 等，能方便地与不同设备进行数据交互，实现更复杂的系统集成，这是许多传统控制器难以企及的。它还具备实时时钟 / 日历功能，可精确记录事件发生时间，为生产过程的追溯和管理提供有力支持，而传统控制器往往缺少这一功能 。
性能显著提升：在处理速度上，Enhanced PLC-5 可编程控制器运算速度更快，能够快速处理大量复杂的控制逻辑，满足现代工业对实时性的高要求。以汽车制造生产线为例，它能在短时间内对众多传感器数据进行分析和处理，及时控制机械臂的动作，确保生产的高效进行，相比之下传统控制器处理速度较慢，可能会导致生产效率低下 。在存储容量方面，Enhanced PLC-5 可编程控制器拥有更大的用户内存，可存储更多的程序和数据，能满足复杂控制系统的需求，而传统控制器内存有限，难以应对复杂的控制任务。
通信能力增强：该控制器支持多种通信方式，不仅能与上位机进行通信，实现远程监控和管理，还能与其他智能设备组成网络，实现数据共享和协同工作，这极大地拓展了其应用范围，而传统控制器通信方式较为单一，限制了系统的扩展性和灵活性 。
使用便捷与维护简化：Enhanced PLC-5 可编程控制器具有自诊断功能，能实时监测自身的运行状态，一旦发现故障，可通过指示灯或通信接口及时反馈给用户，方便快速定位和排除故障，相比之下传统控制器的故障诊断功能较弱，增加了维护难度和时间成本 。它的编程相对简单，采用符合工业标准的编程语言，如梯形图等，易于工程师理解和掌握，降低了编程门槛，而传统控制器的编程方式可能较为复杂，需要专业的编程知识和技能 。
