AB 1784-PKTx 通信卡将 DH+、DH-485 和 RIO 与 PCI 性能相结合

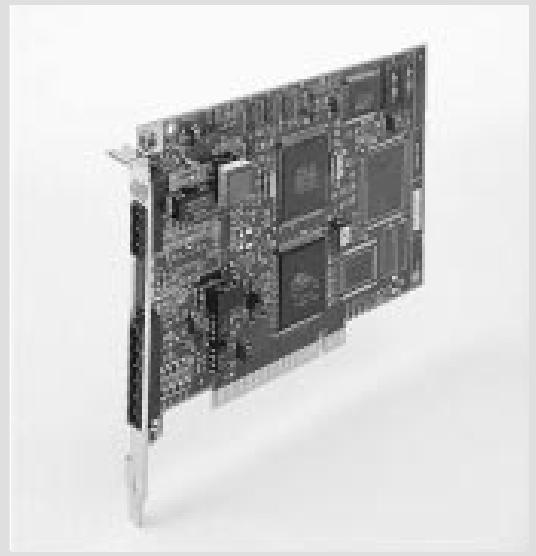

1784-PKTx 系列概述：Allen-Bradley 的 1784-PKTx 系列 PCI 通信卡，包含 1784-PKTX、1784-PKTXD 和 1784-PKTS 三种型号。该系列利用 PCI 和即插即用技术，能将 PC 或基于 PC 的控制器连接到 Data Highway Plus、Data Highway 485 或远程 I/O 网络，减少支持 Allen-Bradley 控制系统所需的 PC 接口数量和种类。
型号功能差异
1784-PKTS：单通道卡，仅支持 RIO 扫描。
1784-PKTX：单通道卡，支持 DH+、RIO 扫描和 DH-485。有两个与单一协议通道相关的物理通信端口，可配置为在 DH + 或 DH-485 网络上运行的人机界面（MMI），或作为远程 I/O 网络上的扫描模块。
1784-PKTXD：双通道卡，第一通道支持 DH+、RIO 扫描和 DH-485，第二通道支持 DH + 和 RIO 扫描。每个通道可支持独特的 A-B 通信协议，能同时独立运行。板载 LED 提供网络接口诊断。
系统与环境要求
系统要求：在 Windows 95 和 Windows NT 操作系统下可直接使用，其他操作系统需自行创建驱动。远程 I/O 驱动开发可使用 6001-RIO，包含二进制文件和示例 C 代码；DH + 或 DH-485 驱动开发可使用 RSLinx PKTx 驱动，1784-DP4 包含相关二进制文件和示例 C 代码。
环境要求：运行插槽温度为 0 - 60°C（32 - 140°F），非运行插槽温度为 -40 - 85°C（-40 - 185°F），相对湿度为 5 - 95% 且无冷凝，能承受一定的振动和冲击，PKTXD 的功耗为 800ma @ 5Vdc（4.0W）。
规格参数
硬件参数： 1784-PKTX 有 1 个通道，CH 1A（3 针 Phoenix）用于 DH + 或远程 I/O，CH 1C（6 针 Phoenix）用于 DH-485；1784-PKTXD 有 2 个通道，CH 1A 同 1784-PKTX 的 CH 1A，CH 1C 用于 DH-485 ，Ch2（3 针 Phoenix）用于 DH + 或远程 I/O；1784-PKTS 仅支持远程 I/O，CH 1A（3 针 Phoenix）运行远程 I/O。总线通信为本地 PCI（2.3 兼容） ，每张卡每个通道都有 1 个诊断 / 状态 LED。系统中最多可安装 4 个模块，通过卡上跳线设定。
电气参数：隔离电压测试为 500Vac 持续 60 秒 ，PKTXD 功耗为 4.0W（800ma @ 5Vdc）。具备多种电气兼容性指标，如 ESD 抗扰度（4kV 接触放电、8kV 空气放电）、辐射射频抗扰度（10V/m，1kHz 正弦波 80% AM，30MHz - 1000MHz）等。
环境参数： 运行温度 0 - 60°C（32 - 140°F） ，存储温度 -40 - 85°C（-40 - 185°F） ，相对湿度 5 - 95% 不冷凝。能承受一定的振动（2g @ 10 - 500Hz）和冲击（运行冲击 30g ，非运行冲击 50g）。
通信参数：DH + 网络，57.6K bit/s 时最大线长 10,000 ft.（3048 m） ，115.2K bits/s 时为 5,000 ft.（1,524 m） ，230.4K bits/s 时为 2,500 ft.（762 m）；DH-485 网络，速率在 1200 - 19,200 bits/s 时，最大线长 4,000 ft.（1219 m）；远程 I/O 网络，57.6K bit/s 时最大线长 10,000 ft.（3048 m） ，115.2K bit/s 时为 5,000 ft.（1,524 m） ，230.4K bit/s 时为 2,500 ft.（762 m）。
性能特点
功能多样：支持多种网络连接，可连接 PC 与 PLC 控制器、SLC 处理器等设备，实现编程和数据采集。具备远程 I/O 扫描功能，1784-PKTXD 双通道可同时支持不同协议，增强连接灵活性。
兼容性强：硬件上与 PCI 兼容的个人电脑适配；软件方面，在 Windows 98 或更高版本系统中，DH + 和 DH-485 驱动包含在 RSLinx 中，其他操作系统也可通过特定工具编写驱动。
即插即用与自动配置：遵循 PCI 总线规范和即插即用 BIOS 规范，PCI BIOS 自动分配 IRQ 和基本内存地址，减少用户手动配置工作。
诊断功能完善：通过卡上 LED 指示灯可直观判断网络连接和设备工作状态，如通道是否在线、是否接收令牌、是否存在错误等。
