AB 1784-PKTx 网络接口卡

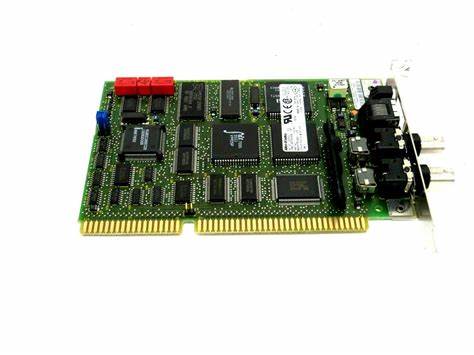

1784-PKTx 网卡介绍
型号与功能：1784-PKTx 系列包含 1784-PKTX 和 1784-PKTXD 两种 PCI 网卡。1784-PKTX 有 1 个通道，可用于 DH + 或 DH-485 网络；1784-PKTXD 有 2 个通道，其中通道 1 支持 DH + 和 / 或 DH-485 ，均具备远程 I/O 扫描功能，可连接 PC 与 PLC 控制器、SLC 处理器，实现编程和数据采集。
兼容性：需 PCI 兼容的个人电脑，不同操作系统对网卡支持情况不同。Windows 98 或更高版本，DH + 和 DH-485 驱动包含在 RSLinx 中；其他操作系统则需用 1784-DP4 编写自己的驱动。Remote I/O 无论何种系统都需用 6001-RIO - RIO Tool Kit 编写驱动。
硬件配置
IRQ 分配：PCI BIOS 自动为 PKTx 卡分配 IRQ，每次添加或移除卡并重启电脑，BIOS 可能分配不同 IRQ，需每次启动系统时检查，多数应用程序软件会验证，如 RSLinx 的即插即用驱动。
基本内存地址：虽 IRQ 和基本内存地址自动分配，但 PKTx 卡上有一个基本内存地址跳线（JP2），默认位置为 32 位。在非 Windows 95 或更高版本系统下可能需设置。该跳线可将基本内存地址限制在两个范围，取决于 PC 运行的操作系统。
多卡设置：系统中最多可安装 4 个 PKTx 卡。通过设置 JP3 跳线建立卡的唯一标识，跳线有 CID0 和 CID1，不同组合对应不同 Card ID，如下表：
| Card ID | JP3 设置 |
| --- | --- |
| 0 | CID0 和 CID1 covered |
| 1 | CID0 open，CID1 covered |
| 2 | CID0 covered，CID1 open |
| 3 | CID0 和 CID1 open |
安装步骤
安装前准备：安装 PKTx 卡前，需确认已设置好适当跳线，避免静电损伤，触摸接地物体放电、佩戴接地腕带等。
插入网卡：找到电脑的 PCI 总线插槽，按照电脑制造商的说明插入 PKTx 卡。
安装驱动：启动电脑，Windows 检测到 PKTx 卡后启动 “新硬件向导” ，按步骤插入 RSLinx CD，选择搜索驱动，指定驱动位置（不同系统对应不同路径），完成驱动安装。若安装失败，可联系 Rockwell Technical support。
网络连接
连接网络类型：PKTx 卡可连接 DH+、DH-485 和 Remote I/O 网络。连接前需确认使用正确电缆和终端电阻。
DH + 网络连接：可连接单个或多个设备，连接原 PLC-5 控制器用 1784-CP12 电缆，增强型用 1784-CP13 电缆，网络两端需终端电阻，根据设备通信速率选择 82Ω 或 150Ω。
DH-485 网络连接：可连接多个 SLC 控制器或单个 SLC 处理器，连接多个时需 1747-AIC 链接耦合器，连接单个用 1784-CP14 电缆，网络两端同样需终端电阻。
Remote I/O 连接：使用 Allen-Bradley 1770-CD 或批准的电缆构建自定义电缆，根据远程 I/O 链路情况选择 82Ω 或 150Ω 终端电阻。
状态 LED 解读
DH + 状态 LED：熄灭表示通道未上线；闪烁绿色表示是网络上唯一节点；常亮绿色表示在线并接收令牌；闪烁红色表示节点重复；常亮红色表示自检失败。
DH-485 状态 LED：与 DH + 状态 LED 类似，闪烁红色表示奇偶校验错误。
Remote I/O 扫描模式 LED：熄灭表示通道未上线；闪烁绿色表示扫描列表中至少有一个但不是所有适配器无响应；常亮绿色表示所有适配器响应；闪烁红色表示所有适配器无响应；常亮红色表示自检失败。
规格参数：涵盖最大线路长度、通信速率、电气特性、环境适应性等多方面参数，如 DH + 在不同速率下最大线路长度不同（57.6K bit/s 时为 10,000 ft. ，115.2K bits/s 时为 5,000 ft. ，230.4K bits/s 时为 2,500 ft. ） ，具备多种电气兼容性指标，工作温度为 0 - 60°C 等。
关键问题
在使用 1784-PKTx 系列网卡时，如何确保其在不同网络环境下的电气兼容性？
该设备适用于污染等级 2 的工业环境、过电压类别 II 应用，海拔 2000 米以下无需降额。它属于 Group 1, Class A 工业设备，在其他环境可能存在电磁兼容性问题。应按要求安装在合适设计的 enclosure 内，遵循相关标准（如 NEMA Standards publication 250 和 IEC publication 60529）选择合适防护等级的 enclosure，同时参考 Allen-Bradley publication 1770-4.1 进行布线和接地，以确保电气兼容性。
如果在安装 1784-PKTx 卡驱动过程中遇到问题，有哪些解决途径？
若安装驱动失败，可拨打 Rockwell Technical support 电话 440-646-5800（需有合适支持合同） 。
1784-PKTX 和 1784-PKTXD 在功能和使用上的主要区别是什么？
功能上，1784-PKTX 有 1 个通道，可用于 DH + 或 DH-485 网络；1784-PKTXD 有 2 个通道，通道 1 支持 DH + 和 / 或 DH-485。使用上，1784-PKTXD 有两个通道，在连接多个设备或不同网络时更具灵活性，可同时连接不同类型网络设备，而 1784-PKTX 在单通道网络连接场景下更简单直接。
