AB Stratix 8000 和 8300 以太网管理型交换机

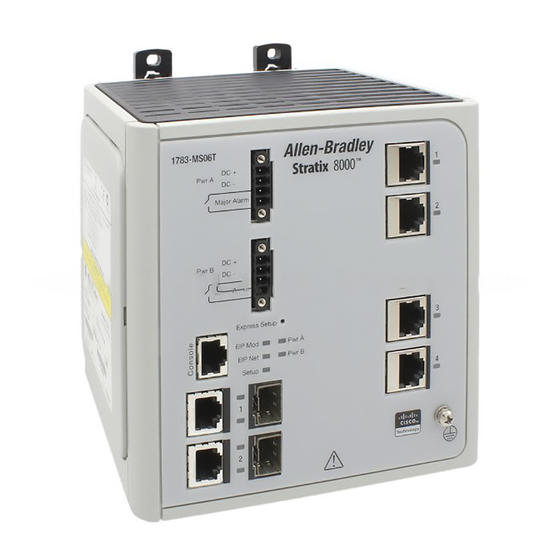

产品概述：Stratix 8000 和 8300 以太网管理型交换机适用于恶劣工业环境，可连接服务器、路由器、PLC 等多种网络设备 。有多种型号，如 Stratix 8000 系列的 1783-MS06T（4 个 10/100BASE-T 以太网端口和 2 个双用途端口 ）、1783-MS10T；Stratix 8300 系列的 1783-RMS06T、1783-RMS10T 。还有扩展模块 1783-MX08T（8 个 10/100BASE-T 铜以太网端口 ）、1783-MX08F（8 个 100BASE-FX 光纤以太网端口 ）以及多种 SFP 模块。
安装准备：安装前需确认安装环境符合要求，环境温度在 - 40°C 至 60°C 之间，设备周围要留足够空间，保证气流不受阻 。准备好棘轮扭矩螺丝刀、特定规格的接地铜线等工具 。
安装步骤：
连接扩展模块（可选）：可安装 1 - 2 个扩展模块，有特定组合限制，安装时先拆侧板，再安装并固定 。
安装交换机：可选择 DIN rail、墙或面板安装 。DIN rail 安装时需注意接地和 DIN rail 类型；墙或面板安装需特定螺栓和垫圈 。
安装 SFP 模块（可选）：操作时需佩戴 ESD 腕带，注意模块兼容性 。
接地：使用 5.3 mm 2（10 AWG）接地铜线连接到开关前面板的接地螺丝 。
连接直流电源：电源需符合 CE 低电压指令和 UL 限制，连接时注意正负极和扭矩要求 。
连接电源和继电器连接器：插入连接器并拧紧螺丝，若使用多个电源，注意隔离电压 。
连接外部警报（可选）：最多连接两个外部警报设备，使用特定电线并注意电压和扭矩要求 。
配置管理：
Express Setup：用于设置初始 IP 地址，需特定设备和网络配置 。
配置管理方式：可通过 Device Manager web 界面、RSLogix 5000 软件等多种方式进行配置和管理 。
复位操作：可将交换机恢复到出厂默认设置，之后需重新配置 。
故障排查：通过交换机前面板的状态指示灯可判断故障，如 POST 失败、端口连接问题等 。还可通过浏览器界面、命令行界面或 SNMP 工作站获取统计信息辅助排查 。
产品规格
电气规格：输入电压范围为 18 - 60V DC，最大输入电流为 1A，能适应一定范围内的电源波动，为交换机稳定运行提供电力保障 。
报警继电器额定值为 30V DC 最大、1A 最大，可用于连接外部报警设备，在系统出现异常时及时发出警报 。
隔离电压方面，交换机底座和扩展模块在不同端口间有特定的隔离要求，如 DC 电源端口与接地、以太网端口、报警端口之间，
以及以太网端口与扩展背板之间，均有 75V（连续）的基本绝缘类型，且经过 1000V AC 60s 测试，
保障了不同电路间的电气隔离，提高系统安全性 。
物理规格：交换机和扩展模块的尺寸有明确规定，以 1783-MS10T 和 1783-MX08T 为例，方便在设备安装时进行空间规划和布局 。
端口类型多样，包括 10/100BASE-T、10/100/1000BASE-T 铜端口以及 SFP 模块插槽，
还有 100BASE-FX 光纤端口（仅扩展模块 1783-MX08F 具备），可满足不同设备的连接需求 。
连接导线有特定规格要求，以太网连接需使用符合 IEC 60603 - 7 标准的 RJ45 连接器和至少 Category 5e 的电缆；
DC 电源和报警连接使用 0.5 - 0.8 mm 2（20 - 18 AWG）的铜导线；
功能性接地连接使用 3.3 - 5.3 mm 2（12 - 10 AWG）的铜导线，确保电气连接的可靠性 。
环境规格：工作温度范围为 - 40°C 至 60°C，非工作温度范围为 - 40°C 至 85°C，能适应较为宽泛的温度环境，
可在不同气候条件和工业环境下稳定运行 。相对湿度要求为 5% - 95% 无冷凝，在潮湿环境中也能正常工作 。
产品符合 IP20 防护等级，可防止大于 12mm 的固体异物进入，为内部电路提供一定程度的防护 。
在振动、冲击等方面也有相应的耐受标准，如振动为 2g @ 10 - 500Hz，工作冲击为 20g，非工作冲击为 30g，具备较强的抗环境干扰能力 。
性能特点
端口自动协商与自适应：端口具备自动协商链路速度（10 Mbps 或 100 Mbps）和双工设置（全双工或半双工）的功能，
能与连接设备自动匹配最佳的网络连接参数，无需手动配置，提高了设备连接的便捷性和兼容性 。
部分型号的双用途端口，在 SFP 模块端口和 RJ45 端口同时存在连接时，SFP 模块端口具有优先级，
这种设计使得网络连接更加灵活，可根据实际需求选择不同的连接方式 。
多种配置管理方式：提供多种配置和管理方式，包括 Device Manager web 界面、RSLogix 5000 软件、Cisco Network Assistant、
命令行界面（CLI）和 SNMP 管理应用程序 。用户可根据自身需求和技术水平选择合适的方式，
方便进行交换机的初始设置、日常管理和故障排查 。
通过 Express Setup 功能，用户可以快速设置交换机的初始 IP 地址，
使交换机能够接入网络进行后续管理，简化了初次使用时的配置流程 。
故障检测与指示：前面板的状态指示灯能直观反映交换机的工作状态，
包括电源状态（PWR A、PWR B 指示灯）、EtherNet/IP 模块状态（EIP Mod 指示灯）、网络状态（EIP Net 指示灯）、
设置状态（Setup 指示灯）以及端口状态（Port 指示灯等） 。
通过观察指示灯颜色和闪烁情况，用户可以快速判断交换机是否正常工作，及时发现并定位故障，如 POST 失败、端口连接问题等 。
交换机在启动时会进行 POST（加电自检），若 POST 失败，系统状态指示灯会变红，提示用户设备存在故障，需要进行相应的检查和维修 。
