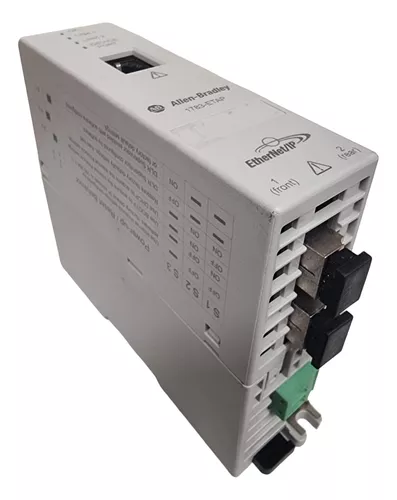

AB 1783 系列以太网分接器
安装前准备：
安全与环境：设备使用有特殊条件，在危险区域应用需特定防护，应安装在符合要求的 enclosure 中，适用于污染度 2 的工业环境，属于 A 类工业设备 ，安装操作需专业人员按规范进行。设备对静电敏感，操作时要采取防静电措施。
网络与接地：在线性或星型网络中使用，要确保 Ring Supervisor 模式未启用；在 DLR 网络中，需考虑分接器是否作为环网管理器 。产品应安装在接地良好的表面，推荐使用镀锌黄铬酸盐钢 DIN rail，每隔约 200mm 固定 。
安装步骤：
安装方式：可选择面板安装或 DIN rail 安装，1783-ETAP 模块安装时各边需留 2.54cm 间隙；1783-ETAP1F、1783-ETAP2F 模块底部留 7.62cm、其他边留 2.54cm 间隙，且光纤电缆弯曲半径至少 5.08cm 。
接线操作：通过 DC 连接器提供 24V DC 电源，遵循相关电气安全标准，且每个端子接线不超两根。连接 RJ45 端口时，按步骤连接设备和网络；连接 1783-ETAP1F 和 1783-ETAP2F 的光纤端口时，注意避免直视光端口 。
软件与配置：
软件要求：需安装 RSLinx Classic 2.56.00 或更高版本、Studio 5000 Logix Designer 21.00.00 或更高版本软件 。
IP 设置：可使用默认 IP 地址 169.254.1.1，也可通过 RSLinx Classic 软件、Studio 5000 Logix Designer 应用程序配置，还能从 DHCP 或 BOOTP 服务器获取 。
DIP 开关设置：DIP 开关可用于选择 IP 设置方法、启用 Ring Supervisor 模式、恢复出厂默认设置等 。
状态监测与诊断：
状态指示灯：1783-ETAP 和 1783-ETAP1F、1783-ETAP2F 的状态指示灯含义相似，OK 指示灯不同状态表示不同工作情况，LINK1、LINK2 指示灯反映链路状态 。
Web 界面诊断：分接器支持 Web 界面，可提供诊断信息，包括模块资源利用、网络设置、以太网统计和环网统计等 。
性能特点
端口自动协商功能：1783-ETAP 模块的各个端口默认情况下能够自动协商链路速度（10 Mbps 或 100 Mbps）和双工设置（全双工或半双工），这一功能使得模块在不同的网络环境中能够快速适应并建立稳定的连接，无需用户手动进行复杂的设置，提高了设备的易用性和兼容性 。
支持多种网络配置方式：该模块支持多种网络配置方式，用户既可以使用默认的 IP 地址 169.254.1.1，通过将模块直接连接到计算机，并在计算机的本地连接属性中设置与之在同一子网的 IP 地址（如 169.254.1.2）来进行通信；也可以通过 RSLinx Classic 软件、Studio 5000 Logix Designer 应用程序进行 IP 设置
