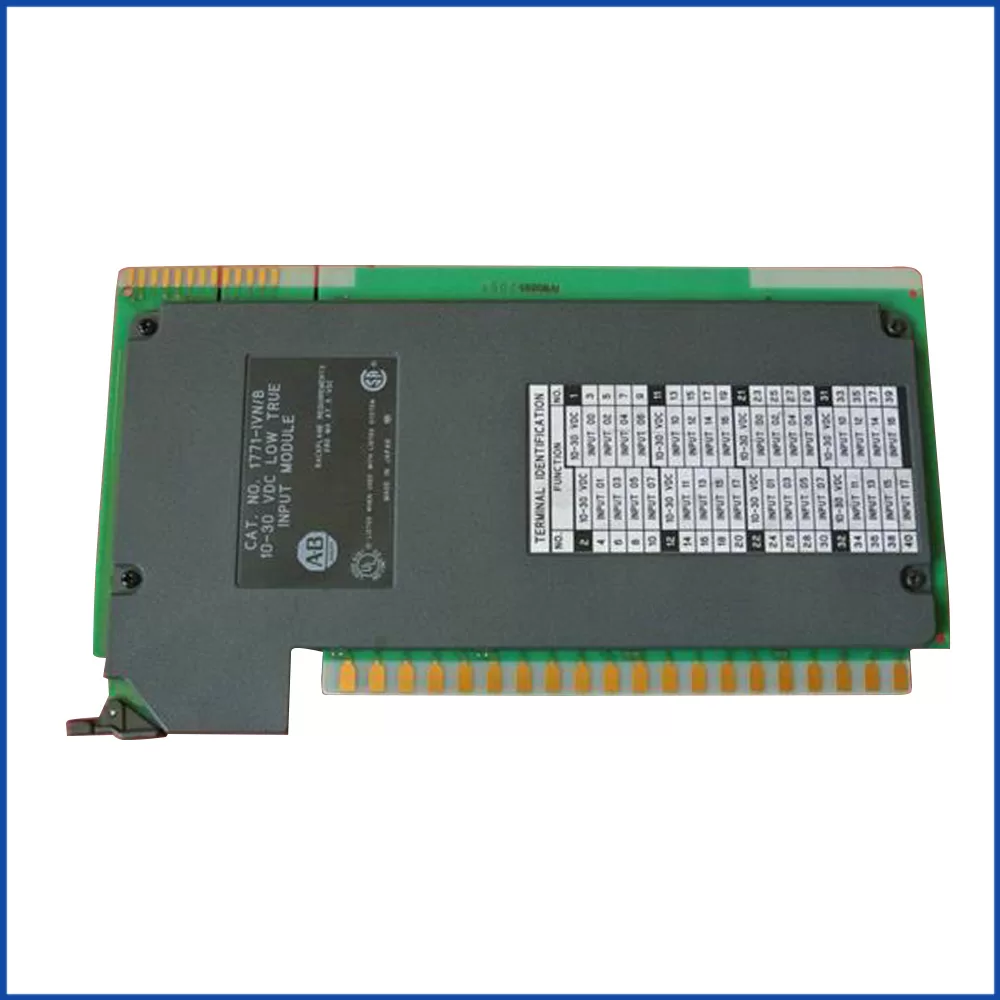

AB 1771 数字输入/输出交流输入和输出模块
模块通用信息：
产品系列：属于数字量 I/O 产品系列，包含 AC 输入输出、DC 输入输出和继电器触点输出模块。
系统兼容性：各模块与不同型号的 1771 I/O 机箱及处理器存在特定兼容性，数据表格使用方式也因模块而异。
状态指示灯与键控：模块前面板的状态指示灯用于显示输入或输出状态，部分还有额外指示灯；塑料键控带可确保模块正确安装在 I/O 插槽
电源需求与布局：模块从 1771 I/O 机箱背板获取电源，需计算总电流防止过载。模块布局应考虑减少电磁干扰和热影响，模拟输入和低压直流模块应远离交流或高压直流模块。
产品规格
输入模块规格：输入电压范围较广，如 1771-IA 系列 C 和 1771-IA2 模块的额定输入电压为 120Vac @47 - 63Hz、125V dc ，1771-IAD 系列 D 模块为 120V ac@ 50/60Hz、125V dc ，不同模块根据自身特性有所差异。输入电流方面，不同电压下的电流值不同，像 1771-IA 系列 C 在 120Vac 50Hz 时为 6.83mA 。输入信号延迟也因模块而异，从几毫秒到几十毫秒不等。此外，各输入模块的输入通道数不同，有 8 通道、16 通道、32 通道等多种规格，以满足不同的应用需求 。
输出模块规格：输出电压范围各不相同，1771-OA 系列 B 模块的输出电压范围是 92 - 138V ac @47 - 63Hz ，1771-OMD 系列 B 模块为 184 - 250V ac @ 47 - 63Hz 。输出电流额定值也有差异，如 1771-OA 系列 B 模块为 1.5A per output（总不超 6A ），1771-OD 系列 C 模块为 2A per output（总不超 6A ）。输出模块还具有不同的浪涌电流、负载电流最小值、导通状态电压降、关断状态泄漏电流等参数，这些参数决定了模块在不同负载条件下的性能表现 。
性能特点
电气隔离与保护：所有模块都具备电气 - 光学隔离功能，能有效保护背板电路、模块逻辑电路及整个系统免受电气瞬变的损害。部分输出模块还配备了浪涌抑制电路，如在输出端设置金属 - 氧化物压敏电阻（MOV）和 RC 网络，抑制高压瞬变和限制电压瞬变幅度，延长设备使用寿命
状态指示与故障排查：每个模块的前面板都设有状态指示灯，清晰显示输入或输出的 ON/OFF 状态，部分模块还设有保险丝熔断、晶闸管故障等额外指示灯，方便用户及时发现和排查故障，快速确定系统问题所在，提高系统维护效率 。
灵活的故障模式选择：部分数字 AC 模块允许用户通过配置跳线选择故障模式，可设置输入或输出在故障时保持最后状态或复位为关闭，增强了系统的灵活性和可靠性，满足不同应用场景对故障处理的需求 。
应用场景
工业自动化生产线：在工业生产中，可连接各类传感器（如接近开关、限位开关等）和执行器（如电机启动器、电磁阀等），实现对生产过程的精确控制。在汽车制造生产线中，用于监测和控制机械手臂的位置和动作，确保零部件的准确装配；在物料输送系统中，控制输送带电机的启停，实现物料的自动化运输 。
机械设备控制：适用于各种机械设备的电气控制，如注塑机、数控机床等。在注塑机中，控制模具的开合、注塑动作的执行，以及监测设备的运行状态；在数控机床中，接收操作指令，控制电机的运转，实现刀具的精确移动和加工过程的自动化 。
自动化仓储系统：在自动化仓储设备中，如堆垛机、穿梭车等，用于控制设备的运动、定位和货物的抓取、放置操作。通过与传感器配合，实现设备的精确运行，提高仓储系统的工作效率和准确性 。
