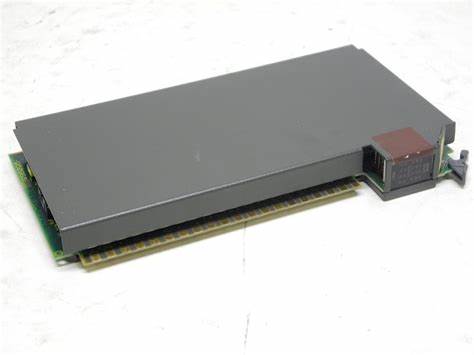

AB 1771-VHSC 极高速计数器模块
安装前准备：
静电防护：操作模块时需触摸接地物体、佩戴腕带、避免触碰背板连接器和内部电路组件，不使用时放在静电屏蔽袋中。
指令合规：带有 CE 标志，符合欧盟 EMC 和低电压指令，满足相关标准。
功率计算：模块从 1771 I/O 机箱背板获取电源，最大电流 650mA（3.25W），需计算机箱内总功率，防止过载。
安装步骤：
跳线设置：每个输入通道有滤波器 / 高速操作、+5V 或 + 12 - 24V 操作跳线，共 6 个，可独立设置。高速模式适用于编码器等设备，机电开关输入时用滤波模式（频率大于 100Hz 不检测 ）。
模块安装：除最左侧插槽外可安装在其他插槽，不同寻址方式对模块组有不同要求。键控带安装在背板 24 - 26、28 - 30 之间。安装时先断电，插入模块并固定，连接 1771-WN 接线臂。
接线连接：连接 I/O 设备前需断电，传感器电缆要屏蔽且仅在机箱端接地。
接地操作：使用 Belden 9182 电缆，按步骤处理电缆并接地，接地导体连接时需注意垫圈和螺母的安装。
模块配置：
工作模式：有计数器模式、编码器 X1 模式、编码器 X4 模式、周期 / 速率模式、速率 / 测量模式、连续 / 速率模式 6 种 。如计数器模式用于读取最多 4 个编码器等设备的脉冲；编码器模式用于处理正交脉冲 。
门 / 复位输入与存储计数：门 / 复位输入可缩放脉冲，有 4 种存储计数模式，可在上升沿或下降沿触发，存储计数可在特定模式下由相关事件更新。
输出设置：输出可连接到任意计数器输入，有开启和关闭预设值，在速率测量模式下代表频率值（最大 500,000Hz ）。
状态与诊断：
数据获取：PLC 处理器通过 BTR 指令获取模块状态和输入数据，最多传输 26 字，编程 BTR 为 0 时返回 18 字。
故障排查：模块在 BTR 文件的字 1 返回诊断信息，包括电源、数据更新、错误代码等。状态指示灯可指示模块工作状态，如 ACTIVE 灯亮表示正常接收电源并运行，FAULT 灯亮则需按步骤排查 。
规格参数
电气性能参数：该模块的最大输入频率因工作模式而异，在计数器模式（单通道）下可达 1MHz，在编码器模式（2 通道正交）下为 250kHz ，在周期 / 速率、速率 / 测量和连续 / 速率模式下为 500kHz，而在用于处理机电开关输入的滤波模式下为 100Hz 。输入电压支持 5V 或 12 - 24V，可由用户根据实际需求进行选择。输出方面，输出电压范围为 5 - 24V（由客户提供），输出电流为每通道 2A，且所有输出可同时开启而无需降额。输出控制灵活，任意数量的输出都能分配到 4 个计数器通道中的任意一个，每个输出还分别有一个 “开启” 预设值和一个 “关闭” 预设值。
环境适应性参数：在工作温度方面，模块的运行温度范围是 0 - 60°C（32 - 140°F），存储温度范围为 - 40 - 85°C（ - 40 - 185°F），相对湿度要求在 5 - 95%（无冷凝）。这些参数限定了模块能够稳定工作的环境条件，用户在使用时应确保环境温度和湿度在规定范围内，以避免因环境因素导致模块性能下降或出现故障 。
其他参数：模块在 1771 系列 A 或 B I/O 机箱中占用一个插槽，最大计数值可编程设置为 0 - 999,999。BTW 处理时间在最坏情况下为 5.5ms（二进制且配置更改时），典型值为 1.5 - 2.9ms 。模块的电气隔离性能良好，输入与背板、输出与背板之间的隔离电压均为 1500V，隔离通道之间为 300V。此外，该模块通过了相关认证，如带有 CE 标志，符合欧盟相关指令要求；CSA 认证表明其适用于 Class I Division 2, Groups A, B, C, D 或非危险场所 。
