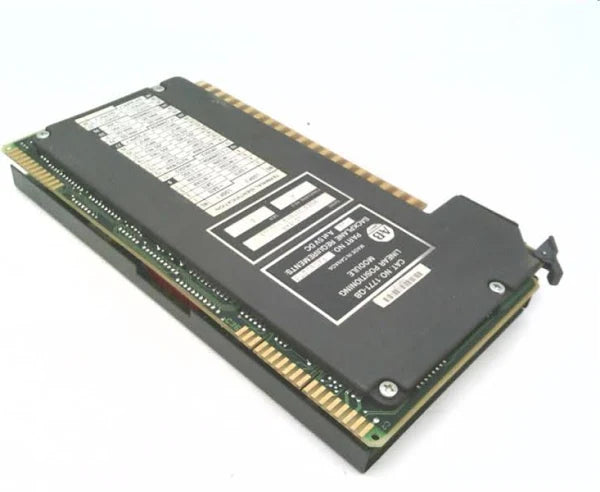

AB Cat. 1771-QB 线性定位模块
功能概述：可实现对 1 或 2 个线性闭环轴的精确高速控制，集成了可编程控制器的机器控制能力与液压系统的高性能，
能快速响应位置指令和负载变化，更新时间仅 2ms。
性能优势：
高精度：分辨率在 60 英寸以上优于 0.001 英寸，180 英寸轴的定位重复性达 0.002 英寸。
设备兼容：能直接连接 Temposonics、Balluff、Norstat 等多种线性位移传感器，以及 Moog、Pegasus 等品牌的伺服阀 。
减少磨损：可控制加减速变化率，降低系统冲击，减少设备磨损和维修成本。
简化开发：具备模拟模式，便于在无传感器或液压设备时进行 PLC 程序开发与测试。
应用场景：适用于锯木厂、注塑控制、复合材料分层、游乐设施等需要位置监测或控制的场景，
尤其适用于液压油缸长达 180 英寸、要求快速回路更新和双向控制的系统 。
接口与连接：
模拟输出：用于控制伺服阀或伺服电机控制器，输出范围为 ±1.0 - ±100mA 或 ±0.1 - ±10V，采用 12 位 D/A 转换器 。
离散 I/O：每个轴有 7 个数字输入（如硬件启动、点动控制等 ）和 2 个数字输出（如位置到达、回路故障指示）。
规格参数：
| 模块位置 | 1771 通用 I/O 机箱，占用一个插槽 |
| 散热 | 典型 12.0 瓦（179 BTU/hr），最大 18.0 瓦（278 BTU/hr）|
| 电气隔离 | 1500V RMS（瞬态）|
| 环境条件 | 工作温度 0 - 60°C，存储温度 - 40 - 85°C，相对湿度 5 - 95%（非冷凝）|
| 采样周期 | 每个回路 2ms|
| 接线臂 | 40 端子 1771-WN，导线规格 14 gage 绞合线（最大），3/64英寸绝缘（最大），Category 2|
| 电源需求 | 背板电流最大 1.6A、典型 1.1A（+5Vdc）；传感器接口 + 5Vdc 5% @ 300 mA（max）；
模拟接口 + 15Vdc +5% @ 540 mA（max）、
-15Vdc ±5% @ 360 mA（max）；离散输入 + 15Vdc（min） +24Vdc（max） @ 50 mA（max）；
离散输出 + 30Vdc @ 400 mA（max），最大电压降 1.6Vdc @ 100mA（需 + 11.6Vdc（min）与离散输入兼容）
应用案列
锯木厂：在锯木厂的生产过程中，原木切割的精度和效率至关重要。
1771-QB 模块连接线性位移传感器，实时监测锯片位置。
当切割不同尺寸的木材时，模块根据预设程序，快速、准确地调整锯片的位置、角度和切割深度。
通过对液压系统的精确控制，确保锯片稳定运行，将原木精准地切割成所需尺寸的木板。
这不仅提高了木材的利用率，减少了废料的产生，还大大提升了锯木的效率，使生产过程更加高效、稳定 。
注塑成型和反应注塑成型（RIM）：在注塑成型和 RIM 工艺中，模具的精确控制直接影响产品质量。
1771-QB 模块控制注塑机的合模、注塑和顶出等动作。
它通过与线性位移传感器配合，精确监测模具的位置和运动状态，确保合模时模具的紧密贴合，防止塑料泄漏；
在注塑过程中，精准控制注塑量和注塑速度，保证产品的尺寸精度和质量稳定性；
在顶出阶段，准确控制顶出位置和速度，避免产品损坏 。
复合材料加工：在复合材料加工中，如复合材料的铺层工艺，需要精确控制铺层设备的位置和运动轨迹。
1771-QB 模块连接铺层设备的驱动系统，通过接收传感器反馈的位置信息，实现对铺层设备的精确控制。
它能够按照预设的程序，在不同的位置和角度进行材料的铺设，确保铺层的均匀性和准确性，提高复合材料产品的质量和性能 。
游乐设施和飞行模拟器：在游乐设施和飞行模拟器中，为了给乘客带来逼真的体验，需要精确控制设备的运动。
1771-QB 模块控制游乐设施和飞行模拟器的运动部件，根据预设的运动程序，结合传感器反馈的实时位置信息，实现快速、精准的位置控制。
在过山车等游乐设施中，精确控制轨道车辆的位置和速度，确保运行的安全和刺激；
在飞行模拟器中，模拟飞机的各种飞行姿态，为飞行员提供真实的训练环境 。
