AB 1771-OFE 系列 B 模拟输出模块
模块概述：

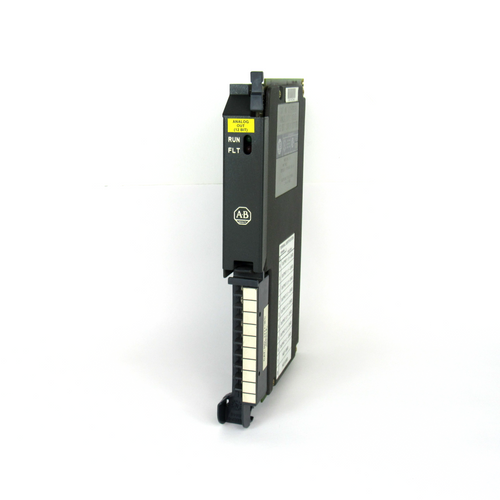

功能特性：1771-OFE 是智能块传输模块，能将处理器提供的二进制或四位 BCD 值转换为模拟信号输出，
有四个独立隔离的差分输出通道 ，具备可选择缩放、数据格式等功能，无需外部电源，仅占用一个 I/O 插槽。
输出范围：有三种版本，1771-OFE1 为电压输出，可通过配置跳线选择 1 - 5V dc、0 - 10V dc、+10V dc；
1771-OFE2 和 1771-OFE3 为电流输出，分别为 4 - 20mA 和 0 - 50mA，后两者为工厂设定。
通信方式：处理器通过梯形图程序中的 BTW 和 BTR 指令与模块进行数据传输，实现输出值发送、模式设置和状态信息接收。
安装步骤：
安装准备：符合欧盟相关指令，安装前计算功率需求，避免 I/O 机箱背板和电源过载。
模块设置：可安装在 I/O 机箱任意插槽，但避免与离散高密度模块同组，远离交流或高压直流模块。
设置配置跳线，包括最后状态配置跳线（决定通信故障时输出状态）和电压范围配置跳线（1771-OFE1 适用） 。
安装与连接：安装键控带，将模块平稳插入机箱并固定，连接 1771-WH 接线臂；
使用 1771-WC 接线臂连接模拟设备，传感器电缆需屏蔽且仅在机箱端接地。
模块配置：
配置方式：使用块传输写指令（BTW）配置模块，写块最长 13 字，包含输出数据、数据格式和缩放信息。
数据格式与缩放：数据格式可选 BCD 或二进制，缩放功能可将数据转换为工程单位，通过设置相应的缩放值实现 ，
最大缩放值为 9999，最小为 - 9999，且最大需大于最小。
默认配置：上电时，模块微处理器默认设置为正数据字、无缩放、BCD 数据格式。
编程要点：
编程格式：不同处理器编程格式不同，PLC - 2、PLC - 3、PLC - 5 各有特点，且模块不允许读写指令的使能位同时置为 ON。
编程考虑因素：包括块长度和缩放考虑（如无通道缩放、部分通道缩放、全通道缩放的不同设置 ）、
块传输边界字（PLC - 2 处理器）、模块更新时间（BCD 和缩放时为 8 毫秒，二进制且无缩放时为 1.6 毫秒 ）等。
性能
优化硬件安装与布局：合理选择模块在 I/O 机箱中的位置，避免与离散高密度模块同组，远离交流或高压直流模块，以减少电磁干扰。
模块与这些干扰源距离过近，可能导致信号传输不稳定，影响模拟输出的准确性。
将模块安装在远离干扰源的位置，并进行良好的屏蔽和接地处理，能有效降低电磁干扰对模块性能的影响，提升信号传输质量 。
确保传感器电缆正确连接且屏蔽良好，电缆屏蔽层仅在机箱端接地，可减少噪声干扰。
若屏蔽层接地不当或未使用屏蔽电缆，外部噪声可能会耦合到信号线路中，导致输出信号出现波动或误差。
使用 Belden 8761 等优质屏蔽电缆，并严格按照规范接地，能增强模块的抗干扰能力，保障输出信号的稳定性 。
精细调整参数配置：根据实际应用需求，精确设置模块的输出范围和数据格式。
不同的模拟设备对输入信号的要求不同，正确选择输出范围和数据格式可确保模块与设备的兼容性，提高输出精度。
对于需要 0 - 10V 电压输入的设备，将 1771-OFE1 模块的输出范围设置为 0 - 10V，并选择合适的数据格式（如二进制或 BCD），
可使模块输出与设备需求匹配，避免因格式不兼容导致的数据转换误差 。
合理运用缩放功能，将数据转换为实际工程单位，能提高数据的可读性和实用性。
在设置缩放参数时，应确保最大缩放值大于最小缩放值，且所有缩放信息的格式与模块发送到数据表的格式一致。
对于一个测量温度并转换为电压输出的应用，通过精确设置缩放参数，可将温度值准确地转换为对应的电压信号输出，方便后续的监测和控制
改进编程策略：根据不同的处理器类型，选择合适的编程方式，并严格遵循编程规范。
在使用 PLC - 2、PLC - 3、PLC - 5 等处理器时，注意块传输指令的使用方法和限制，避免同时启用读写指令的使能位，防止数据传输错误。
对于 PLC - 2 处理器，应按照其特定的编程结构编写程序，确保数据的正确传输和处理 。
优化块长度和缩放的设置，根据实际情况确定是否对所有通道进行缩放以及如何设置缩放值。
在一些应用中，可能只需对部分通道进行缩放，此时应合理设置块长度和缩放参数，以提高数据处理效率。
如果只对两个通道进行缩放，可设置合适的块长度，并准确输入缩放值，避免不必要的计算和数据传输，提高系统运行效率 。
定期校准与维护：定期对模块进行校准，可确保其输出的准确性。
校准过程包括准备工作（如关闭电源、连接测试设备等）和对每个通道的校准操作。
对于电压输出版本的模块，通过调整电位器来校准输出电压；对于电流输出版本的模块，同样需进行相应的电流校准操作。
定期校准能及时发现并纠正模块可能出现的偏差，保证其长期稳定运行 。
密切关注模块的运行状态，通过指示灯和诊断位及时发现故障并采取相应措施。
当红色 FAULT 指示灯亮起时，应根据故障提示检查模块的连接、配置和硬件状态，及时更换故障部件，确保模块正常工作。
若发现某个通道的输出异常，可通过读取诊断位信息来确定故障原因，如数据是否超出范围、缩放是否正确等，进而进行针对性的修复。
