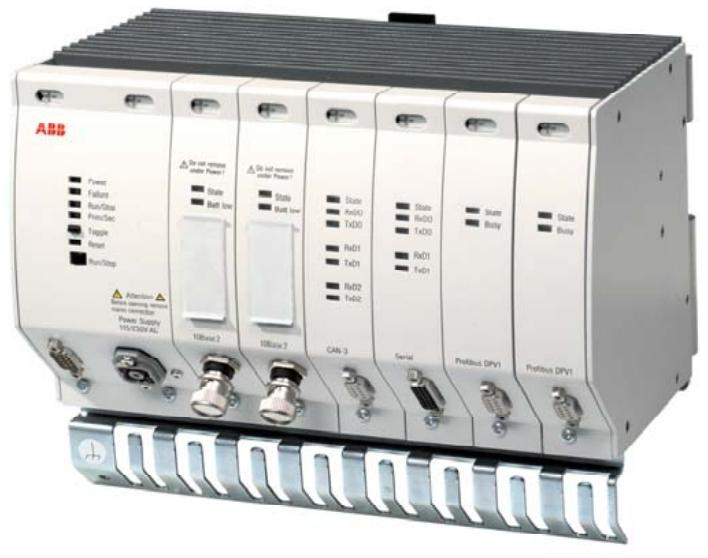

ABB Freelance 800F AC 800F 控制系统
系统概述：ControlIT 将控制系统发展为 IndustrialIT，AC 800F 作为其中关键部分，把面向处理器的信息无缝集成到开放应用中，运用全球认可的行业标准改进过程控制。它具备集成现场总线能力，有 4 条高速现场总线线路，支持多种现场总线类型，如 PROFIBUS - DP、Modbus、CAN、Foundation Fieldbus H1 等。
模块介绍
基本单元：PM 802F 和 PM 803F，采用 Super Scalar RISC 微处理器，有不同容量的 RAM 和 Flash - EPROM ，具备温度监测、看门狗等功能，可通过安装两个 AC 800F 实现控制器冗余。
电源模块：SA 801F/SA 811F 输入 115 - 230V AC，SD 802F/SD 812F 输入 24V DC 冗余电源，都能为 AC 800F 模块供电，有过压、过流保护及掉电预测等功能。
以太网模块：EI 801F、EI 802F、EI 803F、EI 811F、EI 812F、EI 813F 等，符合 IEEE802.3 标准，提供不同接口类型，支持 10Base2、10Base5、10BaseT 通信，部分有电池备份功能。
其他模块：CAN - 3 模块 FI 810F、串行模块 FI 820F、Profibus 模块 FI 830F、FF/HSE 模块 FI 840F 分别用于连接不同类型现场总线，具备相应通信速率、接口特性和功能；电池模块 AM 801F 为 PM802F、AM 811F 为 AC 800F 提供电池备份，确保数据不丢失。
冗余设计：控制器冗余通过安装两个 AC 800F 实现，借助第二以太网模块的冗余通信链路确保同步；Profibus 线路冗余可使用冗余链路模块 RLM 01 或光纤环网实现 ，还能同时实现控制器和 Profibus 线路冗余。
兼容性：不同软件版本的 Control Builder F 与 AC 800F 模块存在兼容性差异，如 PM 802F 适用于 V6.1、6.2 版本，PM 803F 适用于 V7.1、7.2、8.1 版本，且不同模块在不同硬件配置下功能特性有别。
技术参数与环境要求：各模块有额定电压、功率消耗、传输速率等参数，系统工作温度为 0 - 60°C，相对湿度有一定范围要求。产品符合多项电磁兼容标准和电气保护要求，经过震动、冲击测试，各模块功率耗散数据可用于冷却系统计算。
设计优势
提高系统可靠性：通过控制器冗余，安装两个 AC 800F 并利用第二以太网模块的专用冗余通信链路，确保主 AC 800F 故障时，从 AC 800F 能快速平稳接管工作 ，所有输入输出支持冗余运行，极大降低系统故障概率。如在化工生产等连续性要求高的场景，控制器冗余可避免因单个控制器故障导致生产中断，减少经济损失。Profibus 线路冗余使用 RLM 01 模块将非冗余 Profibus 线转换为两条冗余线，或采用光纤环网，提高了线路可靠性，防止因线路故障影响数据传输和设备控制。
保障数据传输稳定性：以太网通信冗余为标准配置，确保数据传输稳定。在工业环境中，电磁干扰等因素易影响通信，以太网通信冗余可避免数据丢失或传输中断，保证系统实时监控和控制功能正常运行。Profibus DP 的电缆冗余（需外部设备 RLM 01），进一步增强了数据传输的可靠性，对于工业现场大量依赖 Profibus DP 通信的设备而言，能确保设备间数据准确、及时传输，维持生产流程顺畅。
支持系统持续运行：设备冗余和电源冗余（24V DC）设计，使系统在部分设备或电源故障时仍能正常工作。在一些不能轻易停机维护的工业生产中，即使部分设备出现问题，系统仍能依靠冗余设备继续运行，为故障设备维修争取时间，保障生产连续性。模块识别功能记录工厂和运行参数，配合全面的诊断功能，可实现主动维护，提前发现潜在问题，在故障发生前进行修复，减少突发故障对系统运行的影响。
