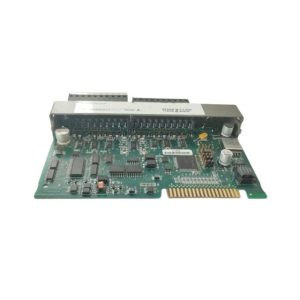

Control Wave Micro 396603-01-7 隔离模拟输出模块
Control Wave Micro 396603 - 01 - 7 隔离式模拟输出模块是工业控制系统中的重要组件，在向各种现场设备准确传输模拟信号方面发挥着至关重要的作用。
模拟输入 (AI)、模拟输出 (AO) 和模拟输入/输出 (AI/O) 模块使 ControlWave® Micro 能够监测和控制各种模拟现场信号。
可提供以下 AI、AO 和 AI/O 模块。
6 个模拟输入和 2 个模拟输出模块
6 个模拟输入模块
8 个隔离模拟输入模块
4 个隔离模拟量输出模块
所有 I/O 模块都具有浪涌保护功能，符合 C37.901978 和 IEC 801-5 规范。
6 模拟输入和 2 模拟输出模块
6 个模拟输入和 2 个模拟输出模块提供 6 个模拟输入和 2 个模拟输出。
模拟输入为外部来源、单端、单独跳线 可配置为 4 至 20 mA 或 1 至 5 Vdc 操作。
模拟输出源于外部（11 至 30 Vdc），可单独跳线配置为 4 至 20 mA 或 1 至 5 Vdc。 可单独跳线配置为 4 至 20 mA 或 1 至 5 Vdc。伏直流。
每个信号和接地之间的浪涌抑制都是通过 30 Vdc 晶体管实现的。通过 30 伏直流晶体管实现。
6 个模拟输入和 2 个模拟输出模块可提供本地或远程终端。
8 路隔离式高共模 (HCM) 模拟输入模块
8 路隔离高共模 (HCM) 模拟输入模块提供 8 路差分模拟输入。
模拟输入可单独跳线配置为内部源 4 至 20 mA 非隔离操作或外部源 4 至 20 mA、1 至 5 Vdc 或 0 至 10 Vdc 隔离操作。
模拟输入电路与 ControlWave Micro 的总线接口电路电气隔离。
8 路隔离式 HCM 模拟输入模块可提供本地或远程终端。
6 模拟输入模块
6 模拟输入模块提供 6 个模拟输入通道。模拟输入为外部源、单端，可单独跳线配置为 4 至 20 mA 或 1 至 5 Vdc 操作。
每个信号与地之间的浪涌抑制均通过 30 伏直流晶体管实现。
6 模拟输入模块可提供本地或远程终端。
4 路隔离模拟输出模块
4 路隔离模拟输出模块提供 4 路模拟输出，可单独跳线配置为 4 至 20 mA 或 1 至 5 Vdc 隔离操作。模拟输出与 CPU 电源系统电气隔离。
每个通道的校准 每个通道的校准数据都存储在板载 EEPROM 中，用于电流和电压模式配置。电流和电压模式配置。
4 隔离模拟输出模块可提供本地或 远程终端。
本地或远程终端
所有模拟量 I/O 模块均可在出厂前配置为 所有模拟量输入/输出模块都可在出厂前配置为本地端子模块
（由两个 10 点端子板组件组成 端子板组件组成的本地端子或由两个 14 针大规模端子组成的远程端子
由两个 14 针大容量终端接头组成。
端子可插拔，最大导线规格为 14 AWG（美国线规）。14 AWG（美国线规）。
远程端接为标准的直接连接端接提供了方便的替代方案。标准的直接连接端接。
远程 端子可将来自一个或多个控制器的电气连接集中 一个或多个控制器的电气连接集中在一个区域、 例如 19 英寸机柜的后部。
应用
这种隔离式模拟输出模块可广泛应用于各行各业。
在制造业，它可用于控制变速驱动器的速度、调整伺服电机的位置或调节阀的流量。
在能源行业，它可用于控制发电设备，如调整发电机的输出或控制油气设施中泵和压缩机的运行。
在楼宇自动化系统中，它可用于控制供暖、通风和空调（HVAC）设备，确保维持最佳的环境条件。
