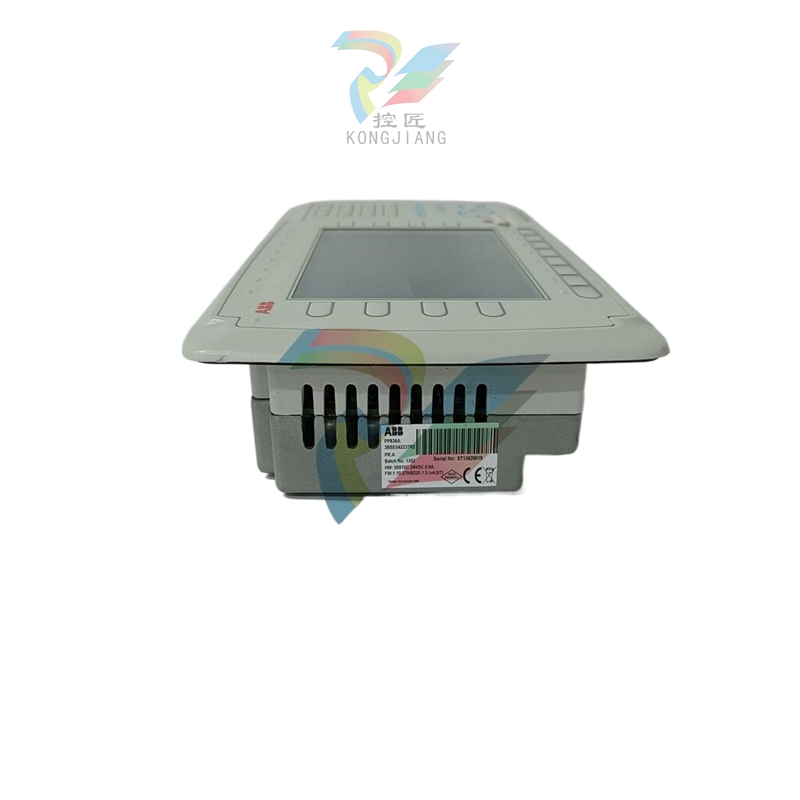

ABB 面板 800 - PP836 硬件和安装
概述
Panel 800 操作面板是为满足人机交流的需求而开发的。
内置功能包括文本显示和控制、动态指示、时间通道、警报和配方处理。
操作面板大部分以面向对象的方式工作，易于理解和使用。
面板的配置操作是在个人电脑上通过配置工具 Panel Builder 800 完成的。
然后将项目传输并存储到操作面板中。
操作面板可连接多种自动化设备，如 PLC、伺服或驱动器。
安全注意事项
使用环境：适用于 I 类 2 区 A、B、C、D 组或非危险场所，水平安装时环境温度上限为 40°C，垂直安装时为 50°C。
操作规范：安装、使用、维护和拆解过程均有安全要求，如禁止在危险环境中操作、仅允许合格人员操作、电池需在非危险区域更换等。
安装指南
安装准备：安装板厚度要求为 1.5 - 9.0mm，安装时面板四周需预留一定空间。
安装流程包括检查设备、切割开口、固定面板和连接电缆，连接时要注意电气接地、电缆类型和电压极性等问题。
模式开关：面板背面有四个模式开关，通常应处于 OFF 位置，只有合格人员可操作。
不同开关组合对应不同功能，如运行模式、系统恢复、图像加载、服务菜单和自检等。
模块安装：可安装内部 Compact Flash 存储卡扩展项目内存，安装时需断电操作；还可安装 Profibus DP 扩展模块，安装前要检查设备并注意静电防护。
CB810 - USB to Ethernet Adapter 用于特定项目传输，有连接和使用限制。
技术数据
1.尺寸与重量
面板尺寸：前面板尺寸为 285 x 177 x 6mm，这种紧凑的设计使其在安装时能更好地适应各种空间环境，
对于空间有限的工业控制柜或操作台面而言，PP836 的尺寸不会占据过多空间，方便与其他设备集成安装。
安装深度：安装深度为 56mm，若包含 clearance 则为 156mm 。
在实际安装过程中，这个数据决定了设备在安装空间中的占用深度，用户需要根据安装位置的具体尺寸，
确保有足够的深度来容纳 PP836，以保证设备安装的稳固性和安全性。
重量：设备重量为 1.4kg，较轻的重量使得设备在搬运和安装过程中更加便捷，降低了安装人员的劳动强度，
同时也便于在一些对设备重量有严格要求的场合使用 。
2.防护等级
前面板防护等级：前面板防护等级达到 IP66，这意味着它具有出色的防尘、防水能力。在多尘的工业环境中，如矿山、水泥厂等，能够有效防止灰尘进入设备内部，避免因灰尘积累导致的电路故障；在可能接触到水的环境，如食品加工车间、户外设备控制等场景，可防止水的侵入，保障设备稳定运行。
后面板防护等级：后面板防护等级为 IP20，主要用于防止较大的物体进入设备内部，为设备内部的电路和组件提供基本的防护。
3.接口类型及参数
串口：RS422/RS485 串口采用 25 - pin D - sub contact，chassis - mounted female 接口形式，
并配有标准锁定螺钉 4 - 40 UNC 。这种接口适用于工业现场的串行通信，可连接多种支持 RS422/RS485 协议的设备，如传感器、执行器等，
实现数据的可靠传输 。RS232C 串口为 9 - pin D - sub contact，male 接口，同样配有标准锁定螺钉 4 - 40 UNC，
常用于连接计算机、调试设备等，进行近距离的低速数据传输 。
以太网口：以太网接口为 Shielded RJ 45，支持高速网络通信，能够满足设备与其他网络设备进行大数据量传输的需求，
如与工厂自动化系统中的服务器、其他控制器进行数据交互，实现远程监控、数据共享等功能 。
USB 口：具备 Host type A（USB 1.1）和 Device type B（USB 1.1）接口，其中 Host type A 接口的最大输出电流为 500mA 。
用户可通过 USB 接口连接外部存储设备，如 U 盘，方便进行数据的备份和传输；也可连接 USB 键盘、鼠标等设备，增强设备的操作便利性 。
CF 卡槽：支持 Compact flash type I 和 II 型存储卡，可用于扩展设备的存储容量，满足用户对项目内存扩展的需求，例如存储大量的历史数据、配置文件等。
4.存储与时钟
应用闪存：设备拥有 12MB 的应用闪存（incl. fonts），用于存储应用程序和相关数据，为设备的正常运行提供必要的软件支持。
在实际应用中，这些存储空间可用于存储设备的控制程序、界面显示数据等 。
实时时钟：实时时钟具有 ±20 PPM 的精度，并会因环境温度和电源电压产生误差，在 25°C 时总最大误差为 1 min/month，
温度系数为 -0.034±0.006 ppm/°C² 。实时时钟对于记录设备操作时间、事件发生时间等信息至关重要，
在工业生产过程中，精确的时间记录有助于对生产流程进行监控和分析，追溯问题根源 。
5.电源相关参数
电源电压：电源为 + 24V DC，工作电压范围为 20 - 30V DC，这种较宽的电压范围使得设备能够适应不同的供电环境，提高了设备的适用性。
在一些工业现场，电源电压可能会存在一定的波动，PP836 能够在这个电压范围内稳定工作，保证设备的正常运行
