ABB PCS6000 IGCT 器件的中压大功率水冷变流器
时间: 2026-10-30浏览次数：
ABB PCS6000 IGCT 器件的中压大功率水冷变流器
ABB PCS6000 IGCT 器件的中压大功率水冷变流器
服务专用工具
分为三大类：维修工具、调试工具、更换专用工具，给出 ABB 物料订货号。
变流器工具箱（Converter service toolbox）：包含内六角、棘轮扳手、扩张工具 Spreading Tool（拆装 IGCT / 二极管压装堆叠）、稳定板、FADEC 3 半导体测试仪，用于功率堆叠拆装检测。
接地套件 Grounding kit：多分支接地短接线，维修前强制对高压功率回路接地。
其它维修工具：切管刀、光纤抛光套件（处理塑料光纤）。
调试工具
RCI‑Box XU D194：把内部数字测量量转为模拟输出接示波器，最多同时采集 8 通道；

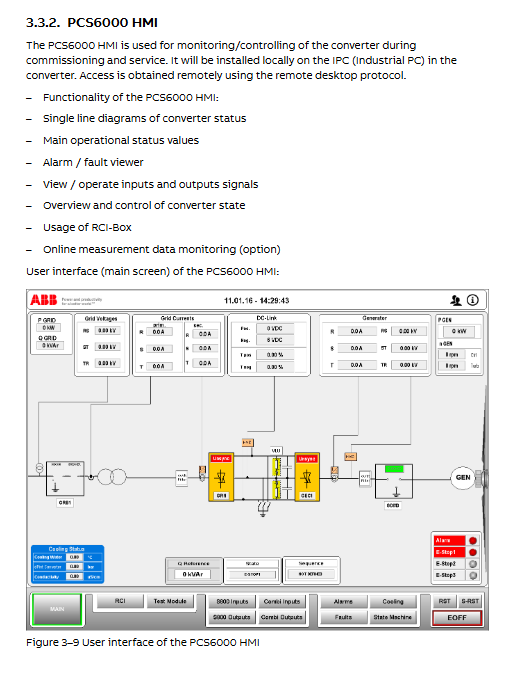

PCS6000 HMI 人机界面：单线图、状态监视、告警故障、IO 查看、RCI‑Box 控制；
水冷加注套件及延长管，用于水冷系统补液。
大件更换工具：电抗器更换套件、底梁起重吊耳、手拉葫芦、泵维护工作台、发电机断路器更换台车。
预防性维护
维护工作完成后，必须填写预防性维护报告，留存并抄送 ABB 服务部门。所有高压作业必须执行 7 步安全流程。
主要维护任务
目视检查：柜体、电路板、母排、电缆、光纤、水冷管路、风扇，重点查看变色、烧蚀、灰尘、腐蚀、紧固件扭矩标记。
半导体堆叠压紧力检查；螺栓连接扭矩复核（重点功率母排，电容端子严禁超扭矩）。
清洁：必须防静电；仅使用防静电毛刷 + 吸尘器；严禁压缩空气吹扫，会扩散粉尘；禁止酒精溶剂清洗电路板。
部件按维护计划表定期更换：风扇、滤网、UPS 电池、水冷滤芯、泵密封件等。
DC‑link 直流链路性能测试：HMI 测试模块对直流母线充电，记录放电时间；偏差＞10%，进一步拆解测量电容单体容量。
DC‑link 元器件拆解检测：断开测量各电容实际容量，对比标称值。
滤波器性能检测：网侧滤波器、中性点元件、dv/dt 滤波器，测电阻电容值，结果分为 OK / Monitor 观察 / Action 建议更换三档。
安全功能校验：本地急停、柜门联锁、接地隔离开关联锁、UPS 供电完整性；校验电网断路器 GRB 分闸时间。
绝缘耐压测试：1CL/2CL 变流器，使用 2500VDC 绝缘测试仪；水冷水质电导率必须＜0.5 µS/cm才能做绝缘测试。
GDM 发电机隔离开关检查、制动电阻性能测量。
所有维护作业后，记录全部测量数据，写入维护报告。
断电、接地和重新投运
停机必须执行官方 LOTO 挂牌上锁程序。
注意风险：即使变流器断电，辅助回路依然带电；冷却系统可自动启动。
维修完成重启检查项：
水冷系统压力 1.3‑1.7 bar；
移除全部临时接地短接；柜内无遗留工具杂物；
UPS 电池模式拨码开关位置正确；
所有高压隔间柜门完全关闭（柜门联锁阻止启动）；
直流链路接地隔离开关切至 “非接地” 位置；
确认电网隔离开关状态；清除故障报警；
更换过带序列号序列化部件，必须向 ABB 提交保修故障报告更新序列号数据库。
故障排查
标准故障处理流程：
优先在 HMI 读取故障记录，确认第一故障源 FF（First Failure），禁止立刻清除故障录波与瞬态记录 TR 文件（IPC 自动每 10min 保存录波）。
远程分析：查阅故障手册、查看瞬态录波、检查各子系统状态（冷却、S800IO、控制电源），尝试复现故障。
现场排查（必须完成断电接地）
目视检查硬件、板卡 LED 状态、有无过热烧蚀、漏水；
检测辅助供电、光纤链路；
功率故障使用 FADEC3 检测 IGCT、二极管；
定位故障部件，按手册对应章节更换；
硬件短路类故障，禁止直接重启变流器，必须找到故障点；普通非硬件故障排除后复位即可。
联系 ABB 服务需要准备信息：设备序列号、故障时间、电网工况、负载工况、水冷参数、告警代码。
控制部件检查
断电接地安全流程；防静电要求。
通过各板卡 LED 指示灯进行初步诊断，手册给出完整 LED 表：

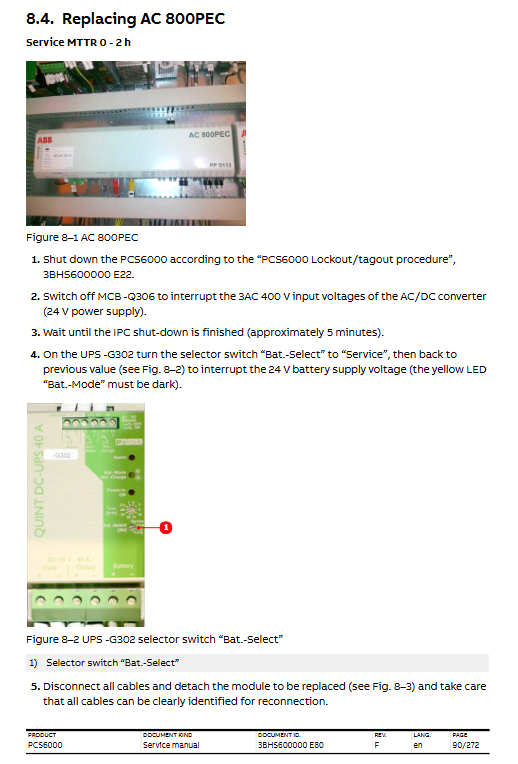

AC800PEC 控制器：Fault、Run、Power、Supervisor、通讯收发灯；
Combi‑IO、PECINTM、ASE2 测量板、UPS 电源模块的 LED 定义。
检查要点：供电、光纤、接线、板卡外观烧蚀痕迹。
控制组件更换
列出 CCU 控制柜、POU 功率单元、FIU 滤波单元、DLU 直流链路单元、DRU 驱动单元内部可现场更换控制部件清单；区分带序列化编号部件（更换后需要上报 ABB 更新序列号）。 可更换部件：AC800PEC 控制器、Combi‑IO、S800 IO 模块、电压 / 电流测量板、PECINTM、IPS 门极供电、HVD、VLSCD、ASE2 板、各类 AC/DC、DC/DC 电源、UPS、电池、光纤。
通用更换要点
执行 LOTO 断电，UPS 切至 Service 维修模式切断电池输出；
静电防护：防静电手环、防静电垫；板卡仅拿边缘；
电流互感器板更换前，必须先短接 CT 二次回路，防止开路高压伤人；
光纤处理：禁止触碰端面；可使用套件裁切、抛光塑料光纤；
更换完成核对拨码、跳线，核对 LED 状态，完成系统重启。
IGCT、二极管、IPS 门极电源检测
功率堆叠分为：IGCT 堆叠、续流二极管堆叠、中性点 / 钳位二极管堆叠；附带钳位电容、对称电阻。
两种检测手段：优先使用FADEC3 半导体测试仪；没有 FADEC3 时用万用表作为备选。
检测顺序：IGCT 门单元 LED 检查 → 续流二极管 → 中性点 / 钳位二极管 → IGCT 本体。
FADEC3 可以直接判断半导体短路损坏；门单元红 / 黄 / 绿 LED 不同组合，对应 IGCT 门极故障、供电缺失、门极‑阴极短路。
IPS（IGCT 门极驱动电源）输入输出电压测量判定好坏。
功率与水冷部件更换
高压风险，全部作业执行 7 步安全流程；水冷部件维修前泄压、排空冷却液；大于 25 kg 重部件使用起重工具。
螺栓紧固扭矩总表：电容端子严格禁止超扭矩。
POU 功率单元功率半导体更换流程（IGCT、各类二极管）
使用扩张工具 Spreading Tool 松开压紧堆叠，安装稳定支撑板；
取出损坏器件，新器件确认型号、极性；
器件归中对齐堆叠，拆除工装，按规定顺序拧紧压紧螺栓；
堆叠错位会直接损坏半导体器件；更换后复测器件。
POU 内其它功率器件更换：钳位电容、对称电阻、钳位电抗器、LEM 电流传感器、直流母线电容。
DLU 直流链路单元部件更换：接地隔离器、各类功率电阻电容、预充变压器、dv/dt 滤波器元件。
VFU 滤波单元：GDM 发电机隔离开关模块、dv/dt 滤波电抗器、电阻、电容。
WCU 水冷单元（Swedewater / ARMATEC 两种水冷系统）：电导率计、温度变送器、压力传感器、去离子器、水过滤器、循环泵、泵密封、三通阀、膨胀罐、自动排气阀、球阀。泵拆卸使用专用维护工作台、手拉葫芦。
FIU 滤波单元：HFM 滤波电抗器、电容、电阻。
GBU 柜：发电机断路器 GEB / 电网断路器 GRI，使用专用更换台车拆装；dv/dt 滤波器；抽屉式风机。
各类风扇、门风机、屋顶风机、滤网更换。
