ABB PCS 8000 AC Excitation（交流励磁）
时间: 2026-10-30浏览次数：

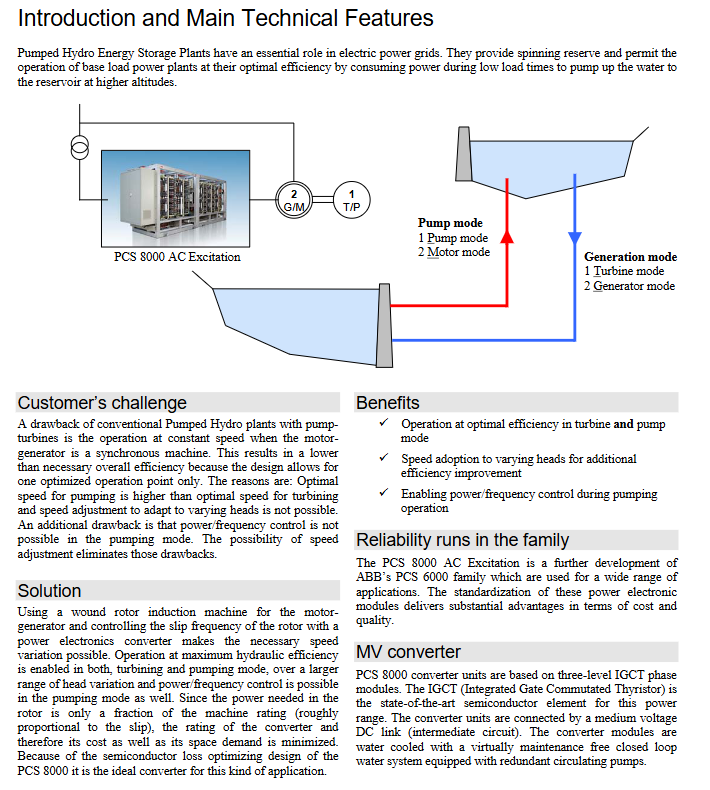

ABB PCS 8000 AC Excitation（交流励磁）
ABB PCS 8000 AC Excitation（交流励磁）
抽水蓄能电站背景作用
抽水蓄能电站对电网起到关键支撑作用：
提供旋转备用容量；
用电低谷（负荷低）时，消耗电能把水抽到上水库；用电高峰时，放水发电，让基荷火电 / 核电机组维持在最高效率工况运行。
机组具备两种工作模式：
水泵模式（Pump mode / 电动机工况）：耗电，将水由下库抽至上库；
发电模式（Generation mode / 发电机工况）：泄水，将水能转化为电能送入电网。
传统同步电机抽水蓄能机组现存痛点
传统抽水蓄能使用同步电机作为发电‑电动机，恒定转速运行，仅能针对单一工况点做优化，带来明显短板：
水泵工况最优转速高于水轮机发电工况最优转速，定速无法兼顾两者的水力效率，综合效率偏低；
水位（水头）变化时，转速不能跟随水头做调节，无法维持水力最优工作点；
水泵模式下无法实现有功功率 / 频率调节。
技术解决方案：PCS 8000 交流励磁（双馈方案）
采用绕线转子感应电机（双馈电机）作为发电‑电动机，使用电力电子变流器控制转子滑差频率，从而实现机组转速可调。
水轮机发电、水泵抽水两种工况，均可在大范围水头变化下，工作于水力最优效率点；
水泵抽水模式也支持有功功率、电网频率调节能力；
转子侧只需要处理滑差对应的一小部分功率，变流器的额定功率、设备体积、设备投资可以显著缩小；
PCS 8000 经过半导体损耗优化，非常适配该类双馈励磁应用。
产品技术渊源与硬件平台
技术继承：PCS 8000 交流励磁是 PCS 6000 系列的演进升级产品，复用成熟电力电子模块标准化设计，带来成本、质量管控优势。
功率器件：基于三电平 IGCT（集成门极换流晶闸管）功率相模块，属于该功率等级先进半导体器件。
直流链路：采用中压直流母线（中间回路）。
冷却方式：水冷，闭环水冷系统；配置冗余循环泵，几乎免维护。
产品关键参数
项目 说明
应用场景 抽水蓄能机组的交流励磁（双馈励磁）
型号 PCS 8000 AC Excitation
安装形式 户内柜体安装，或者集装箱式成套
额定输出功率 按项目定制（project‑specific）
额定频率 50 Hz / 60 Hz
额定电压 按项目定制（project‑specific）
环境温度 ‑25 ℃ ~ +40 ℃
方案核心收益
水轮机发电 + 水泵抽水双工况均可运行在水力最优效率，提升电站综合能效；
转速可随实际水头变化自适应调节，进一步提升效率；
抽水工况具备有功功率 / 电网频率调节能力，增强电网调节灵活性；
继承 PCS6000 成熟平台，可靠性高；标准化功率模块有利于成本控制与质量保障。
