ABB System 800xA Operations 5.1 操作员操作说明
时间: 2026-10-30浏览次数：
ABB System 800xA Operations 5.1 操作员操作说明
ABB System 800xA Operations 5.1 操作员操作说明

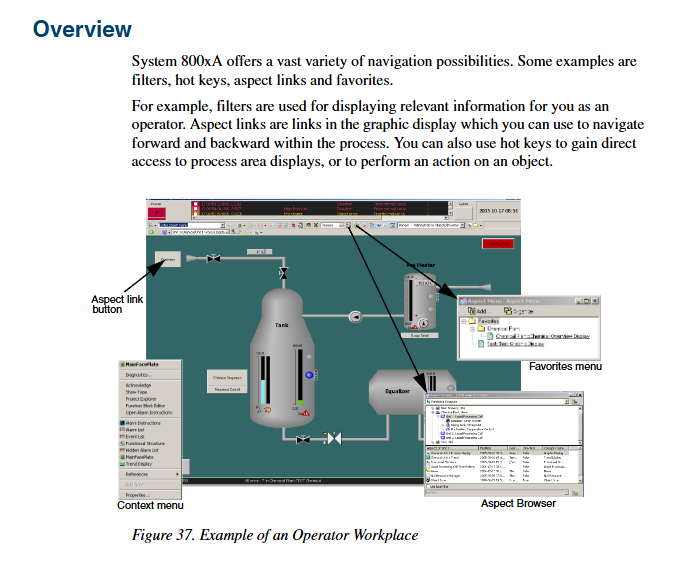

Operator Workplace 操作员工作站界面
操作员界面分为四大固定区域：Application Bar 应用栏、Display Bar 显示栏、Display Area 显示主区域、Status Bar 状态栏；应用栏、状态栏属于安全保护区，不会被弹出窗口覆盖。
Application Bar 应用栏（顶部）
Alarm Band 报警条：显示未确认报警数量，颜色代表最高报警优先级，一键跳转报警列表。
Alarm Line：展示最近 3 条工艺报警。
System Alarm Band 系统报警：控制系统内部故障汇总。
Object Shortcut Tool 对象快捷工具：对象搜索框；快捷图标一键打开对象的图形画面、面板、趋势、报警事件列表；下拉菜单访问该对象全部方面。
工具栏：查找工具、全部工艺报警 / 事件、系统报警 / 事件、系统状态、外部报警消音、窗口替换 / 保留策略、Aspect Browser 对象浏览器、收藏夹、截屏、关闭全部弹窗、在线帮助。
过滤器 Filter：按照角色过滤菜单显示内容（工艺操作、维护、工程师、管理员）。
Display Bar 显示栏
前进 / 后退浏览历史；Aspect History 浏览历史列表；Drop‑Target 投放目标，拖拽对象在此打开画面。
Pinning 锁定功能：锁定画面，后退 / 前进不会改变当前画面内容。
Replace / Preserve 窗口策略：Replace = 同类窗口自动覆盖旧窗口；Preserve = 总是新建重叠弹窗。

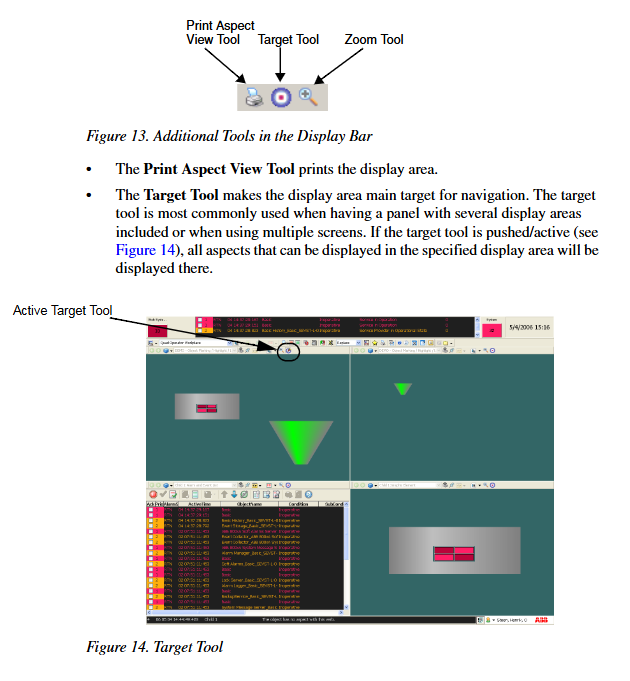

Target 目标工具、Zoom 缩放工具、打印视图工具，多用于多屏幕、分块 Quad 四分画面。
Display Area 显示主区域：主要展示工艺流程图画面。
Status Bar 状态栏（底部）：操作员消息、当前登录用户信息。
安全与权限功能
Change User 切换用户：工作站运行中临时切换账号，审计日志记录切换行为；仅修改系统权限，Windows 系统账号不变；支持闲置超时自动切到权限受限的 Inactive User 闲置用户。用户名背景颜色区分登录状态：白色正常、黄色切换用户、灰色闲置用户。
Approval 审批鉴权：高风险操作需要重新输入账号密码；支持双重双人审批（Double Authentication），第二个操作员授权确认。
Point of Control 控制权接管把工厂划分为多个工艺区域，同一时间仅有一个责任用户（Responsible User）拥有该区域操作权，防止多地同时操作冲突。三种模式：
Request Responsibility 申请接管：向当前负责人发送请求，对方可以接受 / 拒绝。
Grab Responsibility 强制夺取：紧急工况，具备该权限的用户直接抢占控制权，无需对方同意。
Release Responsibility 释放控制权。 提供 Point of Control Summary 总览画面查看全部区域当前责任人。
Confirmed Write 确认写入：针对 SIL 安全等级 AC800M 高完整性控制器，修改参数 / 设定值会弹出确认对话框，核对对象、属性、数值后确认执行。
系统导航操作
多种导航方式，快速定位设备对象：
前进后退按钮、浏览历史列表、收藏夹 Favorites，可按用户 / 用户组配置收藏。
快捷键 Hot Key：CTRL+SHIFT+3~7 快速打开各类报警事件列表；F1 上下文帮助；CTRL+F 查找对象等。
Object Shortcut 对象快捷工具：输入对象名称直接检索。
Aspect Browser 对象浏览器：树状浏览工厂功能结构、位置结构，查看所有对象及其方面。
右键上下文菜单 Context Menu：在流程图、报警列表、趋势上右键对象，直接调出该对象的所有可用方面（面板、趋势、报警、备注等）。
画面内 Aspect Link 链接按钮，跳转其他工艺画面。
Process Graphics 工艺图形画面
800xA 支持新一代 Process Graphics（PG2），同时兼容旧版 VB‑PG 图形。
图形元素：静态元素（管道背景）；动态元素代表实际设备，鼠标悬浮提示对象名称，左键打开面板 Faceplate，右键打开上下文菜单。
批量确认报警：对当前画面内所有可见对象报警一次性确认。
Group Display 组画面：同时打开多个设备面板；Quad Display 四分画面，四个视图分区，支持放大其中任意分区全屏查看。
Faceplate 设备面板（操作员核心交互窗口）
三种视图：Reduced 精简视图、Default 标准视图、Extended 扩展视图（工程师 / 高级操作员）。
面板组成：对象锁定 Object Lock、对象名称描述、报警控制区；标签页包含联锁、命令、IO 状态、参数、趋势曲线；按钮区执行操作。
Object Lock 对象锁：开启后只有锁持有者可以操作该对象；其他用户锁定时，本端操作按钮失效；流程图对象周围白框代表被锁定。
Signal Faceplate 信号面板：用于 AI/AO 模拟量点，支持 Force 强制赋值。
Operator Note 操作员备注：给设备对象添加文本备注（如 “已完成校准”），保存在对象属性内，所有操作员可见。
Alarms and Events 报警与事件
Alarm 报警：需要操作员确认，代表异常状态；Event 事件：只做记录，无需确认（启停、登录、参数修改）。分为Process 工艺报警、System 系统报警（DCS 自身软硬件故障）。
各类标准列表：工艺报警列表、系统报警列表；工艺事件列表、系统事件列表。报警可以被隐藏 Shelve 搁置、隐藏 Hidden。
Alarm Analysis 报警分析（授权选件）自动计算报警 KPI 关键指标，生成图表报表：当前活动报警数、未确认报警、每小时报警速率、最频繁报警、持续时间最长报警、平均确认耗时、报警优先级分布；用于评估报警系统质量，消除报警风暴。输出柱状图、饼图、速率趋势图。
Alarm Grouping 报警分组（Feature Pack）：多条报警合并为一条组报警，减少报警列表条目；确认组报警会同时确认组内全部报警。
Alarm Band 报警条、Alarm Sequence Bar 报警序列条；Alarm Logger Manager 报警日志管理。
AC800M 控制器状态监视、诊断信息查看。
Trends 趋势曲线
趋势显示布局：趋势绘图区、顶部工具栏、底部工具栏、Item 点列表、Trend Table 数值表格；支持垂直 / 水平标尺读取时间‑数值。
功能：XY‑Plot XY 散点图；数据过滤；配置自定义 Operator Trend 操作员趋势画面；支持打印趋势视图；右键菜单配置曲线属性。
Reports 报表
查看预配置报表，支持打印报表；报表内容由工程阶段预先组态，操作员只做浏览输出。
SFC Viewer 顺序功能图查看器
用于查看 SFC 顺控程序逻辑（批量、联锁、顺序控制），仅操作员监视，不能修改逻辑。
结构图 Structure Diagram，缩放 Zoom，跳转标签 Jump Labels，子序列 Subsequence。
Force Block Transition 强制步转换（有权限时）；SFC Debug 调试模式；安全权限控制；查看 Transition 转换条件、Action 动作；对象导航。
SMS 与 E‑mail 消息通知
系统报警 / 事件触发，自动发送短信、电子邮件；支持 GSM 设备确认消息；查看消息事件日志。
