ABB 70BK08b 新型 Modbus 总线耦合器
时间: 2026-10-30浏览次数：

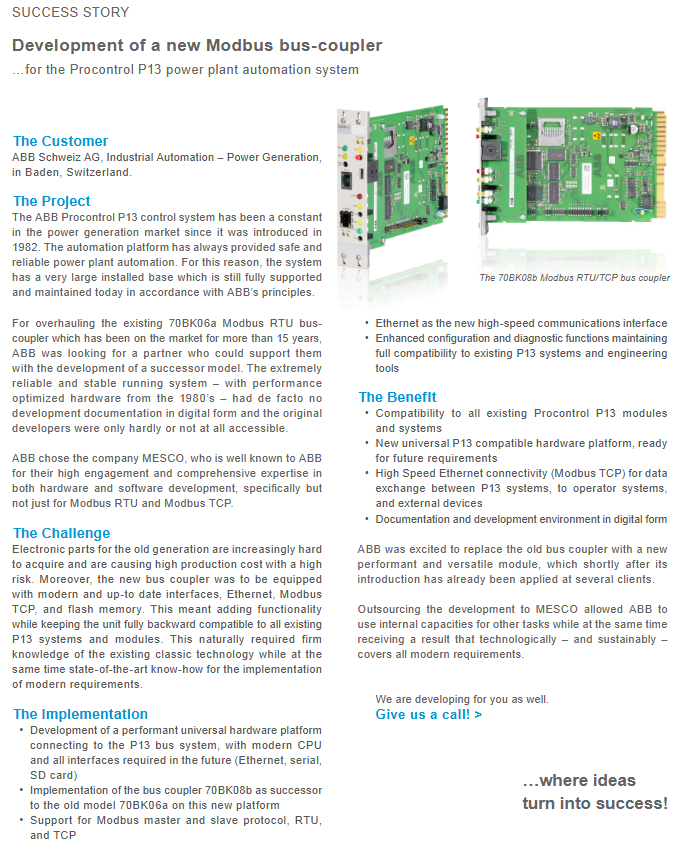

ABB 70BK08b 新型 Modbus 总线耦合器
ABB 70BK08b 新型 Modbus 总线耦合器
当“稳如磐石”的老系统遇上断供危机
在工业自动化领域，工程师们最害怕的不是系统出故障，而是系统运行得非常好——但生产它的元器件已经停产了。
这类问题在电力行业的分散控制系统（DCS）中尤为突出。一套控制系统的生命周期往往长达30年甚至更久，而其中单块电子板卡的生命周期可能只有10~15年。当板卡停产、原厂设计团队解散、开发文档散佚，控制系统就进入了一种“带病延年”的危险状态：任何一块板卡损坏，都可能导致整台机组面临无法修复的风险。
本文以MESCO Engineering为ABB Schweiz AG（工业自动化-发电事业部）开发的70BK08b Modbus RTU/TCP总线耦合器为例，完整复盘一次“老平台复活式”硬件研发的全过程。这个案例对正在经历类似困境的电厂业主、系统集成商和自动化工程师都具有极高的参考价值。
项目背景：Procontrol P13与它的“15岁老兵”
2.1 Procontrol P13：三十余年的常青树
ABB的Procontrol P13控制系统自1982年推向市场以来，一直是发电行业自动化领域的中坚力量。它以安全性和可靠性著称，在全球范围内积累了非常庞大的装机基数。按照ABB的一贯原则，这些在役系统至今仍被完整地支持和维护着——这也是ABB作为大型自动化厂商的承诺所在。
然而，系统的长寿也带来了一个典型的“长尾问题”：系统中那些早期的、基于上世纪80年代性能优化理念设计的硬件模块，正在陆续走到生命周期的尽头。
2.2 70BK06a：一块“活化石”式的总线耦合器
70BK06a是Procontrol P13体系中负责Modbus RTU通讯的总线耦合器，在市场上服役已超过15年。它的问题在于：
无数字文档：这套系统极其可靠、长期稳定运行，但事实上没有数字化形式的开发文档留存；
原开发者失联：当年的开发人员或已退休、或难以联系，核心技术知识几乎“断代”；
元器件断供：老一代电子元器件在市场上越来越难采购，导致生产成本高企、供应风险剧增；
技术代差：老硬件已无法支撑现代通讯接口和存储介质的需求。
对于这样一块“无可替代又必须替代”的板卡，ABB需要一个既懂经典技术、又掌握现代设计方法的研发伙伴。
2.3 为什么是MESCO？
ABB最终选择了MESCO Engineering——一家在硬件与软件开发领域均有深厚积累的工程公司，尤其在Modbus RTU与Modbus TCP协议实现方面拥有全面的专业知识，且早已为ABB所熟知和信任。
这个选择背后隐含着一条重要经验：替换停产模块的合作伙伴，必须同时具备“考古能力”与“现代设计能力”。只会做新板卡的公司做不了兼容性，只会逆向的老团队又跟不上现代接口标准。
技术挑战：在“向后兼容”与“向前进化”之间走钢丝
这个项目最大的难度，不是把一块新板卡做出来，而是要在以下几个相互制约的目标之间取得平衡：
3.1 挑战一：功能做加法，兼容做红线
新的总线耦合器必须搭载现代接口——以太网（Ethernet）、Modbus TCP、闪存（Flash Memory）——同时又要与所有现有P13系统和模块保持100%向后兼容。
这意味着：
新板卡插上任意一台在役P13机柜，必须像老70BK06a一样“即插即用”；
既有组态工具、工程软件对它的识别和配置不能有任何变化；
总线时序、电气特性、通讯协议行为必须与老产品逐项对齐。
3.2 挑战二：在没有文档的老系统上重建知识
如前所述，70BK06a没有数字化开发文档，原开发者难以触及。团队必须通过对现有硬件的深入分析，反向建立对总线接口、协议时序、边界条件的完整认知，再把这些“考古成果”固化到新的设计规范中。
3.3 挑战三：停产元器件的供应链替代
老一代元器件的停产潮，意味着新设计必须建立在一个全部选用在产、多源供应元器件的基础之上，同时考虑未来15~20年的供货周期，避免“刚换完又停产”的窘境。
实施方案：三步走的工程路径
MESCO的实施方案可以概括为“平台先行、产品落地、协议全面”三个层次：
4.1 第一步：构建高性能通用硬件平台
研发团队首先打造了一个连接P13总线系统的通用高性能硬件平台，其核心特征包括：
现代化CPU：性能远超80年代优化设计的原平台，为后续功能扩展预留充足算力；
全接口布局：预留了面向未来的所有通讯接口——以太网、串行接口、SD卡插槽；
平台化思路：不是“修修补补”地复刻一块板卡，而是建立一个可承载多代产品、可持续演进的载体。
这个决策极具前瞻性：它使70BK08b不只是70BK06a的“替代品”，而是P13生态未来扩展的起点。
4.2 第二步：在新平台上实现70BK08b
在通用平台之上，团队完成了70BK08b的具体实现，作为70BK06a的正式继任型号。它带来的核心升级包括：
以太网作为新的高速通讯接口；
增强的配置与诊断功能，同时保持与现有P13系统和工程工具的完全兼容；
采用闪存存储，告别了老产品对易失性/特殊存储器件的依赖。
4.3 第三步：Modbus协议栈的全覆盖
通讯能力上，70BK08b同时支持：
协议 角色 说明
Modbus RTU 主站/从站 保持与原有串行链路设备及上位系统的兼容
Modbus TCP 主站/从站 通过以太网实现高速数据交换
这使它能够作为P13系统之间、P13与操作员系统之间、以及P13与外部第三方设备之间的数据交换枢纽——这是老70BK06a完全无法企及的能力。
兼容性验证：为什么“完全兼容”是最难也最值钱的部分
在DCS升级改造项目中，“兼容”二字背后是一整套验证体系。参照这类总线耦合器替换项目的通行做法，70BK08b至少需要通过以下验证：
硬件级兼容：机械尺寸、连接器定义、总线电气特性、供电要求与原位完全一致；
协议级兼容：总线上的报文时序、应答行为与老产品不可区分；
工程工具兼容：既有P13组态和诊断工具无需升级即可配置新模块；
功能级兼容：所有原有Modbus RTU功能码、映射关系、诊断寄存器行为一致；
长期运行验证：在多种在役现场条件下进行稳定性考核。
正因为做了这些功课，70BK08b在推出后不久即已被多家客户实际应用——对于以可靠性为先的电力行业而言，这是最有说服力的市场反馈。
给工程师的启示：停产模块替换的通用方法论
从70BK06a→70BK08b这个案例，可以提炼出一套适用于Woodward模块、Honeywell系统板卡等各类停产控制器替换的通用方法：
尽早行动：不要等到最后一块备件用完才启动替代项目；元器件停产公告就是启动信号。
平台化而非单品化：新设计应构建可演进的通用平台，一次投入、多代受益。
兼容性即产品力：在存量系统庞大的场景下，向后兼容的价值高于任何新功能。
文档数字化是硬性交付物：开发文档和工程环境必须以数字形式归档，杜绝下一代“知识断代”。
协议全覆盖：新旧协议（RTU与TCP）双栈支持，是衔接存量与增量的关键设计。
