ABB NextMove ESB‑2（NSB20x 系列）运动控制器
时间: 2026-10-30浏览次数：
ABB NextMove ESB‑2（NSB20x 系列）运动控制器
ABB NextMove ESB‑2（NSB20x 系列）运动控制器
基础信息、安全警告与型号区分
1. 版权与安全要点
编程语言：Mint 语言，类 Basic，专门面向运动控制；
人员要求：仅限合格电工 / 运动控制工程师操作；静电敏感器件，操作必须防静电；
重要安全：控制器停止输入不能作为安全停机唯一手段，必须配合驱动器使能、电机抱闸等硬件安全措施；旋转机构有意外伤害风险；起搏器 / 体内植入设备人员远离电机及动力线缆；
合规：CE、EMC、WEEE 指令。
2. 硬件型号（NSB20xx）
共 6 个型号，核心差异：伺服轴数量、步进输出电气类型（差分 RS422 / 集电极开路）、串口类型 RS232/RS485
型号 伺服轴 步进轴 额外编码器 串口类型 步进输出硬件
NSB202‑501 3 4 2 RS232 差分 RS‑422
NSB202‑502 3 4 2 RS485 差分 RS‑422
NSB203‑501 3 4 2 RS232 集电极开路
NSB203‑502 3 4 2 RS485 集电极开路
NSB204‑501 4 4 1 RS232 差分 RS‑422
NSB204‑502 4 4 1 RS485 差分 RS‑422
NSB205‑501 4 4 1 RS232 集电极开路
NSB205‑502 4 4 1 RS485 集电极开路
能力总览：最多4 路伺服轴 +4 路步进轴；支持点位运动、电子凸轮、电子齿轮随动（主从跟随）。
机械安装
供电要求：直流 + 24V，持续 2A，建议 4A 保险，独立供电。
安装环境
室内垂直壁挂安装；环境温度 0‑45℃；湿度≤80%@31℃，线性下降至 50%@45℃，禁止凝露；污染等级 2；远离热源、粉尘、腐蚀性气体。
外壳 M4 螺丝固定；四周预留≥20mm 对流散热空间；串口线缆侧预留 70mm 接线空间。
PC 最低配置：1GHz CPU，512MB 内存，2GB 硬盘；Windows XP 及以上 32/64 位系统；USB 或串口。
整机尺寸：245 mm×140 mm×45 mm。
全部 I/O 接口详细说明
控制器端子包含：模拟 IO、数字输入输出、步进脉冲输出、5 路编码器反馈、继电器、USB、串口 RS232/485、CAN 总线。

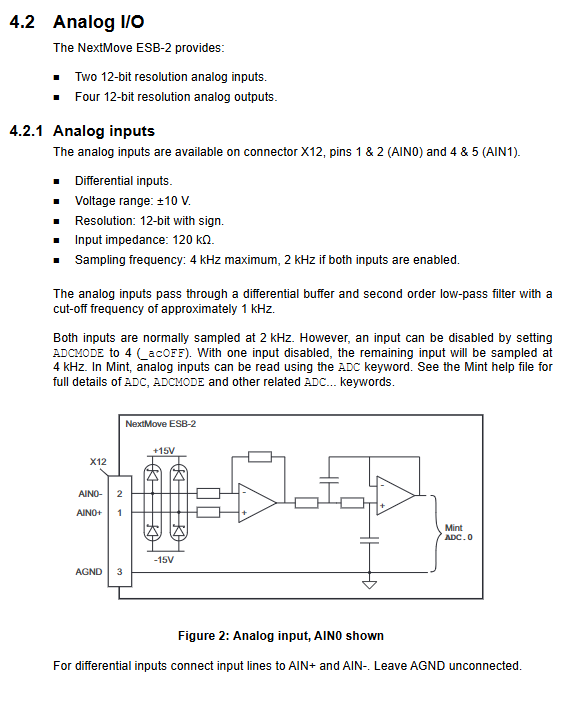

3.1 模拟 I/O
模拟输入 X12：2 路差分 12 位，±10V；输入阻抗 120kΩ；最大采样 4kHz；二阶低通滤波 1kHz。
模拟输出 X13（Demand0‑3）：4 路双极性 ±10V，12 位；每路最大 2.5mA；用于伺服速度 / 转矩给定；未分配伺服轴时可做通用模拟输出；线缆屏蔽单端接地。
典型用法：输出直接给到 MicroFlex / FlexDrive 系列伺服驱动器模拟给定输入。
3.2 数字输入 DIN0‑DIN19（共 20 路，光耦隔离）
DIN0‑DIN3：高速中断输入，支持硬件位置锁存，延迟仅 1μs；注意：不能直接接机械开关，会抖动误触发；
DIN4‑11、DIN12‑19：通用数字输入，1kHz 采样；分为三组独立公共端 CREF0/CREF1/CREF2，每组可独立配置高有效 / 低有效；
DIN17‑19 可复用为简易辅助编码器（step/dir/Z），最高 15kHz；
Mint 关键字INX读取状态；可分配为原点、正限位、负限位、停止、故障输入。
3.3 数字输出 DOUT0‑DOUT11（共 12 路）
UDN2987 驱动，外部 24V 供电；
DOUT0‑7：总电流最大 500mA，单路最大 350mA；
DOUT8‑11：总电流最大 500mA，单路最大 350mA；
感性负载（继电器）必须并联续流二极管；可配置为驱动器使能、全局故障输出。
3.4 步进输出（4 轴 STEP/DIR）
NSB202/204：DS26LS31 差分 RS422 输出，0‑500kHz；
NSB203/205：ULN2803 集电极开路输出，0‑500kHz；
支持STEPPERDELAY设置脉冲方向延时 0‑4.25μs；5V 编码器总输出电流上限1.85A，所有编码器 + 步进驱动共用该 5V 电源，不能超载。
3.5 编码器输入（ENC0‑ENC4，共 5 路 RS422 差分增量编码器）
X5‑X7、X14‑X15 为 9 针 D‑SUB；A/B/Z 差分信号；提供 5V 给编码器；
ENC0‑3 用于伺服轴反馈；ENC4 为独立辅助主编码器，用于电子齿轮、凸轮主从跟随；
理论最大正交计数 10Mcount/s；电缆越长允许最高频率越低；推荐最大电缆 30.5m；
Mint 关键字区分普通编码器ENCODER(x)与辅助编码器AUXENCODER(x)。

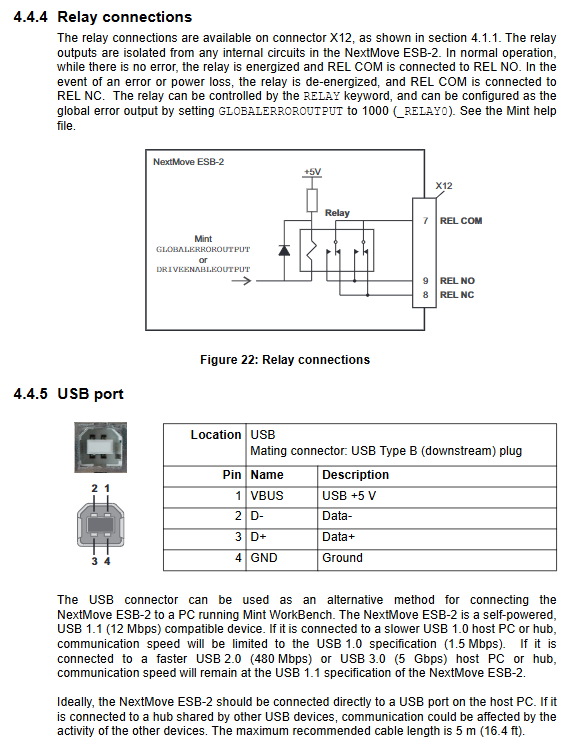

3.6 继电器输出 X12
单路隔离继电器；正常无故障时 COM‑NO 导通；掉电 / 故障 COM‑NC 导通；可配置为全局故障输出。
3.7 通信接口
USB1.1（Type‑B）：用于连接 PC，线缆最长 5m；自供电设备，兼容 USB2.0/3.0 物理口，速率维持 USB1.1。
串行口（RS232 / RS485‑422，型号决定硬件）
RS232：默认 57600 波特，硬件流控 RTS/CTS；点对点；
RS485/422 支持多节点总线，总线两端 120Ω 终端电阻；可连接 Baldor 系列 HMI 操作面板。
CAN 总线（RJ45 接口）
硬件只有一路 CAN，固件二选一，不能同时运行 CANopen 和 Baldor‑CAN。
① CANopen（CiA DS‑301）：可对接第三方 DS‑401 IO 模块、DS‑403 人机界面；可作为 CANopen 管理主站，最多 126 节点；
② Baldor‑CAN（ABB 私有协议）：仅支持自家专用 IO 节点、旧款按键面板，最多 63 节点；
CAN 需要外部 12‑24V 给隔离 CAN 电路供电；总线两端 120Ω 终端电阻，板上 JP1 跳线启用内部终端；波特率与最大总线长度强相关。
3.8 最小系统接线
控制器 24V 供电 + PC 通信 + 一路伺服驱动器：模拟给定 Demand、驱动器使能（继电器 / DOUT）、编码器反馈，完整最小系统接线图在手册 4‑28 页。
软件与操作调试
软件运行于 Windows，用于扫描设备、轴配置、参数整定、Mint 编程、调试监视、录波。
Mint Machine Center（MMC）：网络扫描工具，扫描 USB / 串口 / CAN 上全部运动控制器，双击直接打开 Mint WorkBench。
Mint WorkBench 核心功能：
驱动器分两种模式：电流（转矩模式）、速度模式；整定流程不一样；
伺服环路增益：KPROP比例、KVEL速度反馈阻尼、KDERIV微分、KINT积分消除静差；前馈KVELFF速度前馈、KACCEL加速度前馈；
区分欠阻尼（超调震荡）、临界阻尼、过阻尼；软件自带 Fine‑tuning 微调面板、捕获录波曲线；
轴配置向导：设置轴类型 Servo / Stepper / Virtual 虚拟轴；
SCALEFACTOR 比例系数：将编码器计数值换算为用户单位（mm、圈等）；
IO 配置：数字输入输出、驱动器使能分配（DOUT 或继电器）；
步进轴调试：JOG点动、STOP停止，开环，不需要整定；
伺服闭环调试（重点）
参数保存 / 加载：控制器参数保存在控制器内部，可备份到 PC；
命令窗口直接执行 Mint 指令；F1 调出完整 Mint 关键字帮助文档。
上电前要求：电机断开负载；检查接地、接线；首次上电看状态数码管，闪烁小数点代表故障。
故障排查
状态数码管显示 0‑7 带闪烁小数点，代表不同故障代码；
通信故障排查：USB、串口、CAN、CANopen/Baldor‑CAN 分别给出排查点；
SupportMe 工具，可导出诊断日志用于技术支持。
