ABB MEGADRIVE‑LCI中压负载换相逆变器
时间: 2026-10-30浏览次数：
ABB MEGADRIVE‑LCI中压负载换相逆变器
ABB MEGADRIVE‑LCI中压负载换相逆变器
产品概述
MEGADRIVE‑LCI 自 1974 年推向市场，拥有 40 + 年工程应用经验，属于大功率晶闸管型中压传动。两大工作模式：
调速模式 LCI.DR：同步电机连续变频调速；
软启动模式 LCI.SO：将大型同步电机从 0 平滑加速至额定转速，完成后并网切工频电网运行；单台装置可顺序启动多台不同功率电机；
燃气轮机启动 LCI.ST：驱动发电机充当电动机，把转速抬升到燃气轮机点火转速，完成燃机启动。
适用行业：油气化工、供水（大型泵）、冶金（高炉风机、线材轧机）、发电（燃机启动、抽水蓄能、锅炉给水泵）；还有试验台、风洞等特种工况。
核心价值与产品优势
1）能效与可靠性
变流器整机效率＞99 %（含直流电抗器损耗）；跟随工艺需求调速，节约电能、降低 CO₂排放。
无熔断器设计：晶闸管具备强抗浪涌能力，故障时封锁触发脉冲 + 跳主断路器，减少备件，提升可用率；晶闸管可串联实现N+1 冗余，进一步提高系统容错。
整流支持6‑脉冲 /12‑脉冲 /24‑脉冲配置，谐波满足 IEEE 519、IEC、GB/T 14549‑93 标准，降低对电网谐波干扰。
2）控制技术亮点
MPTC 模型预测转矩控制：电网扰动工况下维持部分转矩输出，具备电压跌落穿越能力，抵抗短时主回路与辅助电源断电扰动；支持功率因数优化、高级工艺保护。
无编码器运行：不需要电机轴端转速 / 位置编码器，减少现场传感器故障点，提升系统可用率。
能量回馈能力：电机可运行发电机工况，功率反向送回电网，实现电机制动，无需额外功率器件。
低速人工换相：0‑10 % 额定转速，电机反电动势不足，启用人工换相保证逆变器可靠工作。
励磁变流器：兼容无刷励磁、滑环励磁同步电机；全转速范围包括零转速提供励磁电流。
3）安全特性
抗电弧柜体（IAC）选件，保护人员设备，减少电弧故障停机；
SIL / PL 等级认证功能安全；
LCT 触摸屏本地操作终端，图形化、数字化显示运行状态；集成急停按钮。
4）维护与服务
部件易于检修维护；水冷型号配备免维护泵；支持 ABB Ability 远程状态监测；
支持成套交钥匙包方案：包含中压变流器、匹配电机、变流变压器；ABB 完成联合测试，单一接口负责从报价、交付、全生命周期服务。
系统集成设计要点
做整套传动系统设计需要综合四个维度评估：
机械接口：转矩脉动、轴系扭振；需要开展扭振分析评估轴系安全性（对应前面文档的传动链振动阻尼选件）。
供电接口：变流器耐受电网扰动，抑制变流器产生的谐波，满足电能质量标准。
自动化与操作接口：硬接线模拟量 / 开关量，或者串行通讯总线，对接厂级 DCS 控制室。
环境条件：设备尺寸重量、冷却方式、防护等级、EMC、噪声、海拔、环境温度。
成套方案：变流器 + 电机 + 变流变压器一体化交付；变流变压器实现电网与传动系统电气隔离，适配电网电压等级。
两大硬件版本：风冷、水冷
风冷型 MEGADRIVE‑LCI多用于中低功率场景；柜顶布置散热风机；标准 IP30，可选 IP31、IP41；噪声最大 85 dB (A)。

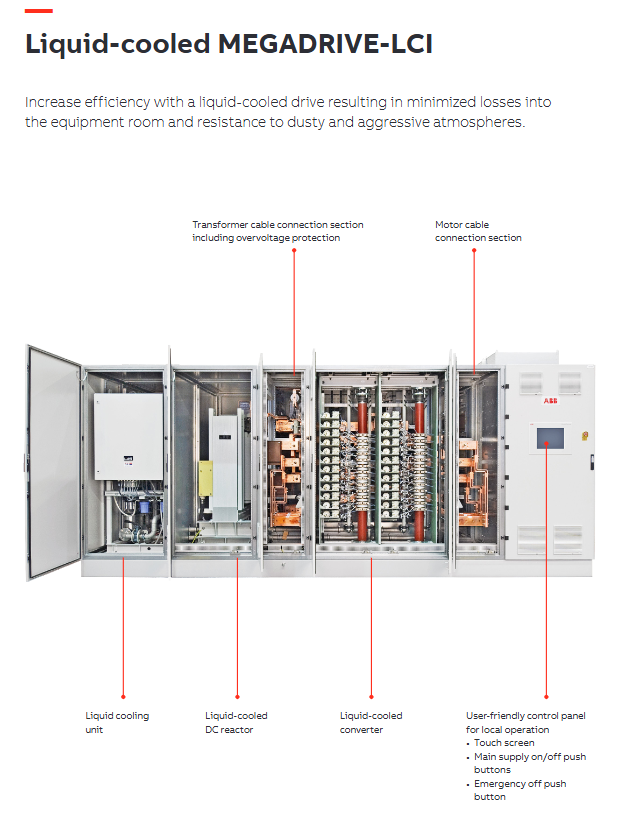

水冷型 MEGADRIVE‑LCI（即 LCI.W，对应之前阅读的硬件手册）大功率主力机型；水冷单元带走绝大部分损耗，柜内热负荷低；适合多粉尘、腐蚀性现场；标准 IP30，可选 IP31/IP41/IP54；噪声≤75 dB (A)。
柜体组成：变流功率柜（整流、逆变晶闸管堆）、直流电抗器柜、端子单元、水冷单元（水冷机型）、控制单元（LCT+AC 800PEC 控制器）。
关键技术参数
类别 参数
输入整流 6‑/12‑/24 脉冲晶闸管整流
输入电压 依靠输入变压器适配任意一次电压等级
电压波动 ±10 % 不降额；+20 %/-50 % 可降额运行，MPTC 实现更深跌落穿越
输入频率 50/60 Hz，允许 ±5 % 偏差
功率因数 额定工况约 0.85 感性
输出功率 2 MW～150 MW（更高功率可定制）
输出电压 2‑10 kV（最高可至 2×25 kV）
输出频率 0‑120 Hz
适配电机 同步电机（滑环 / 无刷励磁）
变流器效率 ＞99 %
防护等级 标准 IP30；风冷可选 IP31/41；水冷可选 IP31/41/54
海拔 ≤1000 m；高于 1000 m 需要降额
环境温度 +5…+40 ℃；超温降额
冷却介质温度（水冷） +2～+32 ℃，超出需降额
噪音 水冷≤75 dB (A)；风冷≤85 dB (A)
标准 EN、IEC、CE；CSA 可选

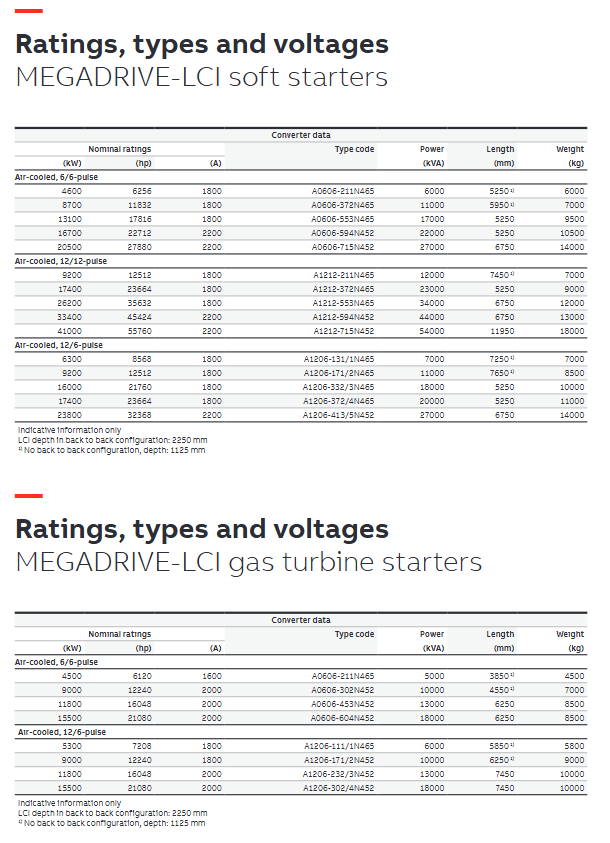

样本提供详细选型表格，分为三大类：
调速用 LCI（水冷 12/12‑pulse）：含普通版本、N+1 晶闸管冗余版本；包含功率、型号代码、kVA、柜体长度、整机重量。
软启动器 LCI（风冷：6/6‑pulse、12/12‑pulse、12/6‑pulse），不同功率等级的型号、容量、外形尺寸、重量。
燃气轮机启动 LCI（风冷 6/6‑pulse、12/6‑pulse）选型参数。
样本数据为参考值，最终项目以项目图纸（附录 A/B）为准。
ABB 全生命周期服务体系
ABB Motion Services 服务模块
OneCare 模块化服务协议；
计划维护、故障抢修恢复；
数字化创新、数据与咨询服务（扭振分析、振动阻尼功能实施）；
升级改造与性能提升；能效与循环经济；全生命周期管理。
ABB Ability™传动状态监测通过门户网站对传动链（驱动器 + 电机）做实时 KPI、告警、设备健康评估；标准包包含自助监测、告警管理、资产健康、技术支持、备份管理；可选离线数据采集、专家报告、远程协助等增值服务；提前预判故障，减少非计划停机。
产品生命周期四阶段
Active 活跃期：正常生产供货，全套服务；
Classic 经典期：停止量产，可提供备件、改造升级；
Limited 有限支持期：备件仅库存，支持受限；
Obsolete 淘汰期：只提供替换、报废相关服务。 ABB 会发布生命周期公告，让用户提前规划备件与改造。
