ABB DCS880系列直流调速装置
时间: 2026-10-30浏览次数：
ABB DCS880系列直流调速装置
ABB DCS880系列直流调速装置
基础信息
DCS880 整套资料包含快速指南、安全说明、技术样本、硬件手册、固件手册、服务手册、硬并联手册、12 脉冲手册、功能安全补充、各类选件模块手册（现场总线、IO 扩展、编码器接口等）、PC 工具 Drive Composer 资料等。
装置规格：DCS880‑S0x 系列，规格 H1~H8；电流范围：H1‑H5：20‑1190A；H6：900‑2000A；H7：1900‑3000A；H8：2050‑5200A，用于直流电机电枢调速。
产品编码与选件（Type code / Plus codes）
型号编码：包含产品系列、桥类型（1 单桥 2 象限、2 反并联双桥 4 象限）、额定直流电流、额定交流电压、功率连接位置、励磁配置、风扇电压等。
Plus 附加代码：
操作面板：无面板 0J404；蓝牙面板 + J429；DPI‑H01 多装置菊花链 + J428。
现场总线：PROFIBUS (+K454)、DeviceNet (+K451)、CANopen (+K457)、Modbus (+K458)、EtherCAT (+K469)、以太网 IP/Profinet (FENA‑11/21 +K473/+K475)。
IO 扩展：模拟 IO FIO‑11、FAIO‑01；数字 IO FIO‑01、FDIO‑01；编码器接口 FEN‑01 (TTL)、FEN‑31 (HTL)；DDCS 通讯模块 FDCO‑01/02。
功能安全、应用编程授权 + S551、板载励磁取消 0S163 等。
硬件板卡：主控板 SDCS‑CON‑H01，DCSLink 板 SDCS‑DSL‑H1x，功率接口板 SDCS‑PIN‑H01/H51，电源板 SDCS‑POW‑H01，光功率链路 SDCS‑OPL‑H01 (H7/H8)，励磁接口 SDCS‑BAB‑F01/F02 (H1‑H4)。
安全说明
1. 人员资质
仅持证电工可安装、维护；主回路断电后必须万用表确认输入、直流母线对地电压接近 0V 才可作业；禁止对装置本体做耐压 / 绝缘摇表测试，只能把电机、电缆断开单独做绝缘测试。
2. 接地要求
驱动器、电机必须可靠 PE 保护接地；多驱动系统每个装置独立接 PE。
屏蔽电缆机柜入口做360° 高频接地；该驱动器漏电流大于 3.5mA DC，必须固定 PE 连接；残余电流保护器必须选用B 型 RCD。
带 EMC 滤波器机型不能用于 IT 不接地系统或高阻接地＞30Ω 电网。
3. 电路板、光纤防护
电路板为静电敏感器件，操作佩戴防静电手环；光纤只捏接头，禁止触碰光纤端面，最小弯曲半径35mm。
4. 机械安全（H4‑H8 大机型）
整机很重，只允许使用吊耳起吊，禁止抓前盖吊装；重心高，倾斜约 6° 就会翻倒；H4‑H6 只能背面朝下放置；安装防止钻孔粉尘进入设备内部；保证冷却通风。
5. 运行操作安全
禁止使用总电源分断作为电机停机手段，应使用面板、IO、通讯指令启停。
急停按钮必须硬件配置；面板 STOP 按键不等于急停；当控制位置为远程时，面板停止键无效。
主回路隔离开关必须符合 EN60947‑3 B 类，检修时锁在分闸位置。
机械安装
1. 安装环境
装置竖直安装；墙体必须垂直、不可燃，承重足够；上下前后预留维护与散热空间；进风最高温度+40℃。
2. 开箱检查
H1‑H3、H4、H5、H6、H7‑H8 分别有对应的包装结构；H5 需要拆装风扇；H7/H8 拆除运输固定支架；开箱检查外观损伤，核对铭牌：型号、交直流电压、电流、风扇参数、SCCR 短路耐受、序列号等信息。
3. 安装方式
H1‑H5：壁挂安装，M6 螺栓固定；H5 安装完成后要复原风扇组件。

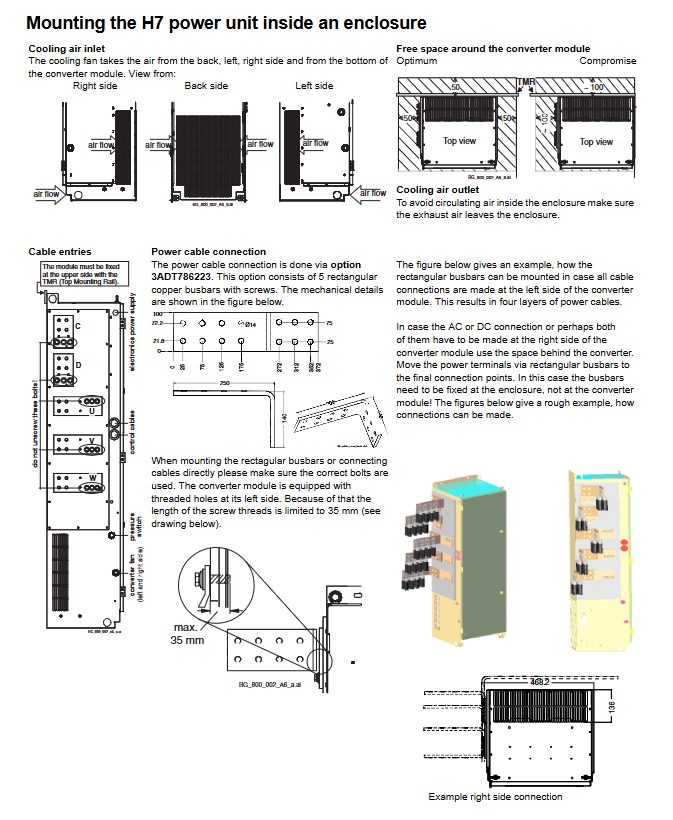

H6‑H8：仅机柜内部安装，不可壁挂；
H7/H8 进风来自底部、左右、背部；必须避免柜内热风回流，配置导风隔板；
机柜内多台并列安装，无盖板时单元间隙最小 5mm；
功率连接可使用铜排转接，螺丝螺纹深度最大 35mm；电缆必须绑扎，防止风扇气流吹坏线缆。
附件：H1‑H4 可选用 VBG4 规范端子防护罩；H4 可使用转接铜排（Lug bars）方便直流电缆接线。
散热风道参数：手册给出各规格进风口、出风口面积，防止热风再循环是重点。
电气安装规划
1. 主回路外围器件选型

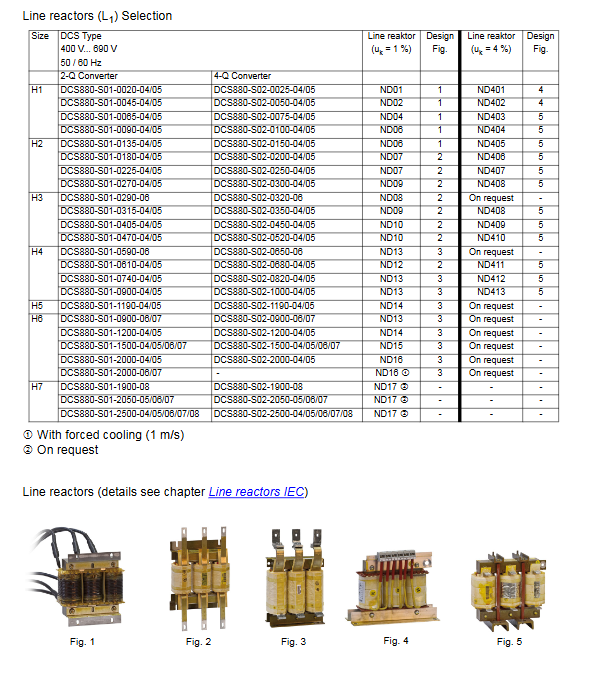

（1）进线电抗器 L1
最小相对阻抗 uk≥1%，上限不超过 10%；公共耦合点 PCC 有电能质量要求选 uk=4% 电抗器。
使用专用隔离变压器可满足部分阻抗条件；自耦变压器供电时仍必须配进线电抗器。
H1‑H5 允许 PCC 电压≤600VAC；手册提供每个功率规格对应的 ND 系列电抗器型号。
（2）半导体快速熔断器 F1（晶闸管保护）
H1‑H4：必须外部配置半导体快熔，不可用普通熔断器替代，故障时避免晶闸管爆炸起火。
H5‑H8：装置内部已经集成支路快熔，不需要外部交流快熔。
4‑Q 四象限回馈工况，直流侧建议配置直流快熔或者高速直流断路器；回馈占比越高，越强烈推荐 DC 快熔。
励磁回路：直流侧禁止熔断器；交流侧使用半导体快熔 F3.1 做半导体保护；F3.2/F3.3 普通 HRC 熔丝作为线路保护。
（3）励磁系统方案
多种励磁配置：
H1‑H4：板载 OnBoard 励磁；
H5/H6：内置 FEX‑425‑Int 励磁单元；
外置励磁单元 DCF803‑0016/0035/0050/0060、DCF804‑0050/0060；
H1‑H3 可以本身充当大功率励磁器。
DCF803‑0016、FEX‑425‑Int、DCF803‑0035 需要外部励磁进线电抗器；大功率 DCF803/804‑0050/0060 内置电抗器。
单相自耦变压器 T3 用于励磁侧电压匹配。
（4）辅助变压器 T2
给装置控制板、单相风扇供电，输入 380‑690V，输出 115/230V，功率 1400VA。
（5）EMC 滤波器 E1
仅用于接地 TN/TT 电网；IT 系统禁止使用 EMC 滤波器。
大于 100A 装置，工业第二环境下 EN61800‑3 不强制滤波器；公网低压（400V）运行需要配置滤波器；手册提供各规格 NF3 滤波器选型表。
2. 启停、急停逻辑
装置具备：On/Off、Start/Stop；Off2（快速断电流，用于回馈工况先消再生电流再分主接触器）、Off3（急停，可设置 0 类 / 1 类停止）。
Off3 急停模式可设置斜坡减速或者自由停车；配合时间继电器 K15、K16 时序；回馈系统严禁再生电流存在时分断主接触器。
命令来源：本地 IO、PLC 通讯、面板 / PC 工具，可以混合使用；参数组 06、20、21 管理控制字与急停模式。
US 版本方案可配置直流接触器，用于能耗制动电阻。
3. 冷却风扇
每个尺寸对应不同型号风扇（H1‑H4 为 24V 内部风扇；H4‑H6 单相 230V；H7/H8 三相 400V 级），给出功耗、电流、风量、寿命、接线端子；H1‑H4 风扇端子在装置顶部；H5‑H8 端子 X2/U1V1W1；线缆线径、紧固扭矩有明确规定。
4. 功率部分监控
H1‑H6：散热器 PTC 热敏电阻隔离测温；温度超限先告警后报故障。
H7‑H8：进风口 PTC 测温，同时配置压差开关监测冷却风量；压差开关信号接入风扇确认 DI。
5. 保护功能
短路：依靠熔断器；装置本身保护电机电缆短路（电缆按额定电流选型）。
热过载：电缆按额定电流选型，驱动器自带热模型保护；多电机驱动每个电机回路必须独立保护。
电机热保护：支持电机热模型计算、外接 PTC/Klixon/Pt100 温度传感器；传感器接线有绝缘安全要求。
接地故障：驱动器内部没有电机侧接地故障保护；配套 B 型 RCD 漏电保护器。
6. 电缆选型 & 紧固扭矩
功率电缆：按 DIN VDE 标准，给出每个型号电枢 C1/D1、进线 U1/V1/W1、PE 的电缆截面积、螺栓扭矩；励磁回路线缆规格。
PE 导体截面积遵循 IEC61800‑5‑1：S≤16mm²，PE=S；16＜S≤35，PE=16；S＞35，PE≥S/2。
控制电缆：
模拟量、编码器：双屏蔽双绞线，每个信号独立一对；
数字信号＞3m 必须屏蔽；
24VDC 弱电与 115/230VAC 强电不能同一条电缆；
编码器线缆给出不同传输距离对应的线径；
操作面板远程线缆最大 3m，CAT5e 网线。
布线规范：功率电缆、控制电缆分线槽；交叉尽量 90°；不同类型电缆最小间距；屏蔽层两端接地（共地），地电位不同则一端接 Y 电容。
电气接线
上电前检查：电机、励磁电缆断开，仅对电机 / 电缆做 1kV DC 绝缘测试，绝缘＞1MΩ；严禁对驱动器本体摇绝缘。IT 不接地系统要点。
控制板硬件布局：
SDCS‑CON‑H01 端子：XAI 模拟输入，XAO 模拟输出，XDIO 数字 IO，XDI 数字输入，XENC 编码器，XTAC 模拟测速，XSTO 安全转矩关断，XD2D 装置互联，继电器输出 RO1‑RO3，X205 存储器单元插槽。
3 个 F‑type 扩展槽 Slot1/2/3，可插 IO、总线适配器；FEA‑03 扩展适配器支持多模块级联，设置节点地址。
编码器接线：
支持差分、单端（推挽）编码器；跳线 J4D 选择编码器供电 5V（默认）/24V；J4A‑J4C 切换差分 / 单端模式。
反馈方向错误会报 7301 故障；可以调换 A+/A‑或者励磁 F1/F2 修正旋转方向。
DCSLink 通讯（500k baud，CAN 硬件，用于励磁器、12 脉冲多驱动）
总线拓扑，两端必须接 120Ω 终端电阻；最大总长 100m；每个节点唯一节点号；推荐 DeviceNet 电缆；不同波特率对应最大电缆距离；给出 DCS880‑励磁器、双 DCS880 之间接线示例。
硬件图纸
手册包含多套系统框图：
H1‑H4 板载励磁系统框图；H5 带 FEX‑425‑Int；H6 带 FEX‑425‑Int；H1‑H8 配外置 DCF803/804 励磁；H1‑H3 作为励磁单元。
风扇接线图、编码器差分 / 单端原理图、DCSLink 总线接线、急停时序图、机柜风道防回流示意图、铭牌样图、整机安装开孔示意图。
