ABB MEGADRIVE‑LCI.W水冷型负载换相逆变器
通用基础单元（所有机型必配）
变流器单元 Converter unit：晶闸管堆，整流桥（网侧）+ 逆变桥（机侧）；水冷散热，配备吸收回路、门极触发电路。
网侧 / 机侧端子单元：母排、电流 / 电压互感器、避雷器、LIN 接口板，功率电缆接入。

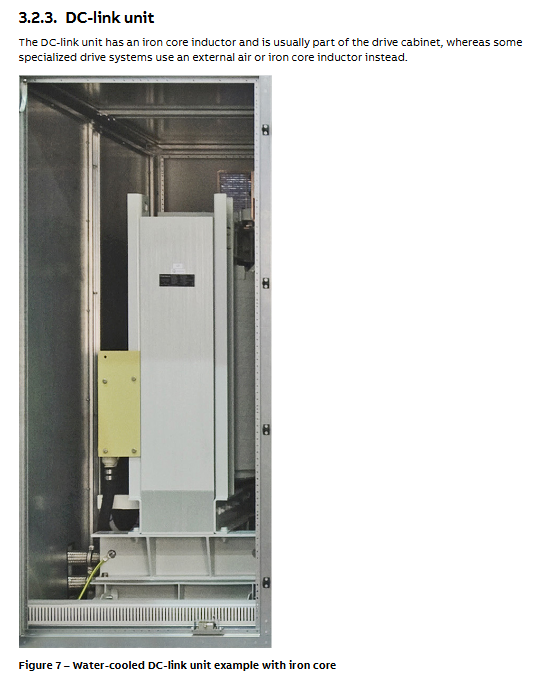

直流链路 DC‑link 单元：铁心直流平波电抗器（可外置）。
控制单元：核心控制器AC 800PEC；配套：
LIN 板：控制 6 脉冲晶闸管桥，光纤驱动门极；分磁触发 GDI（单只晶闸管每臂）、间接光触发 MV‑GDR（多只晶闸管串联）；
CIO：高速模拟 / 数字 IO；S800：低速 IO；
LCT 本地触控终端（Windows 触摸屏）；
冷却系统 WCU 水冷单元：主散热依靠水冷；机柜辅助风扇采用3 取 2 冗余模式。
应用专用单元（按选型配置）
励磁单元 EXU
AC‑EXU 交流励磁：用于无刷励磁同步电机，LCI.DR 标配；
DC‑EXU 直流励磁：滑环同步电机，LCI.SO/ST 可选配置。
SYNCHROTACT 6 同步单元：仅用于 LCI.SO 软启动；实现电机由变频器平滑切换到工频电网运行，参数存多套参数集。
BPU 旁路隔离开关：LCI.SO 软启动 + 输出变压器方案专用；低速阶段旁路变压器，升到指定转速切变压器回路。
柜体附加功能
门锁系统：高压隔间使用双齿钥匙；低压（控制 / 励磁）使用三角 / 方头钥匙，权限区分。
柜门安全开关（标配）：高压柜柜门打开直接触发驱动器跳闸；可选电磁联锁门锁：只有功率回路断电接地（安全状态）柜门才能解锁；可紧急机械释放（必须确认完全断电才可操作）。
柜内加热（选件）：温湿度联动，防止凝露。
抗电弧柜体 IAC（选件，IEC 62477‑2）
Class I：电弧预防，无第三方 IAC 认证；
Class II：柜体耐电弧，第三方 IAC 认证；
Class III：依靠外部高压熔断器限流；Class IV：快速检测灭弧；
压力释放泄压阀安装于柜顶，泄压阀上方保留≥900 mm 净空；电缆必须底部进线。
运输、储存与报废处置
运输条件 IEC 60721‑3‑2；开箱检查外观损伤，核对装箱单，损坏拍照报备 ABB。
吊装规范（强制）
只能使用原厂吊耳（底座吊板、旋转吊环），禁止使用叉车；
吊板螺栓规定扭矩，安装完成可拆除吊板妥善保管；旋转吊环用于柜顶冷却单元吊装，吊完拆下存放；吊装保持整机竖直，禁止倾斜。
储存条件 IEC 60721‑3‑1
原厂完好包装最长储存1 年；超期联系 ABB；
长期停机存放：排空水冷回路或加注防冻液防冻；封堵通风口电缆口；放置干燥剂；粘贴湿度指示卡，定期巡检；
备件存储：电路板防静电袋，‑5~+55℃，无腐蚀、无凝露；拿电路板佩戴防静电手环，只触碰板卡边缘。
报废：包装、元器件按照当地环保法规处置。
机械安装
基础要求：地面不燃，承重满足柜体；地面整体倾斜≤±0.5%，平面度≤1 mm；可螺栓固定或者焊接柜体底座；混凝土推荐 M16 楔形锚栓。
分拆发货柜体装配
对齐多个运输单元底座框架，使用原厂连接件紧固；连接 PE 母排；
水冷管路对接：分大小口径 Straub/Victaulic 管接头；限制轴向偏移 ±3 mm，角度偏移≤5°；螺栓按接头铭牌规定扭矩；管路必须加装铜接地带保证等电位；
安装柜顶 IP42/IP54 冷却风扇单元；安装抗电弧柜体的泄压通风阀；励磁单元安装顶部通风罩。
注意：机柜顶盖禁止安装任何外部设备；施工间断必须关好柜门，防止金属粉尘进入柜内。
电气安装
重要提示：全部接线完成后，未得到 ABB 调试工程师许可，禁止送上主 / 辅助电源。
光缆布线：分拆运输的柜体需要重新连接光纤；禁止触碰光纤端面，拿取接头外壳，标签一一对应。
内部预制线缆：多为插头式对接，标签匹配；无插头的卷绕线缆按标识复原。
功率电缆、接地、等电位
母线螺栓连接使用 A2‑70 不锈钢螺栓；螺纹涂润滑脂（带二硫化钼涂层螺母除外）；规定扭矩；配置弹簧垫圈 + 平垫圈；
高压端子导体对地 / 相间最小空气间隙55 mm；
电缆在柜外完成绝缘测试，进入柜内后电缆端头保持悬空，调试人员许可后再接到母排；
所有接地电缆两端可靠接地。
调试投运
调试人员必须 ABB 认证持证；客户需配备熟悉中高压、工艺设备的配合人员；调试完成签署验收报告，交付参数备份文件。
调试前成套检查清单
机械：柜体固定、风扇、泄压阀、励磁风罩、无异物；
电气：电缆规格、屏蔽接地、二次接线、PE 完整；电缆绝缘测试报告齐全；
ICB 断路器：高压接线完成，保护继电器测试，门联锁功能测试；
电机：对中完成，轴承润滑、加热器等辅机就绪；尽量脱开负载；
供电：中压、低压辅助电源就绪；
其他：备件、去离子冷却水、机房空调、安全标识到位。
设备本地运行操作
仅描述LCT 本地面板操作；远程 DCS/PLC 操作查阅其他手册。
开机顺序
开机前检查：无遗留工具；柜门全部锁闭；无故障报警；
AUX ON：投入辅助系统（水冷、风扇等）；状态 “AUX READY”；
MV ON：闭合输入断路器 ICB；状态 “MV READY”；
OP ON：驱动器投运，触发晶闸管脉冲，电机升到设定参考；状态 “OPERATION ON”。
停机两种模式
自由滑行停机 Coasting down：OP OFF 撤销脉冲；再 MV OFF 断开主断路器；AUX OFF 切断辅助电源。
电气制动（选件）：能量回馈电网，可制动至 1% 额定转速后自动停机。
急停 EMERGENCY‑OFF
柜体门上红色急停按钮；运行时按下立刻跳 ICB，电机自由滑行；复位需要旋转解锁按钮。

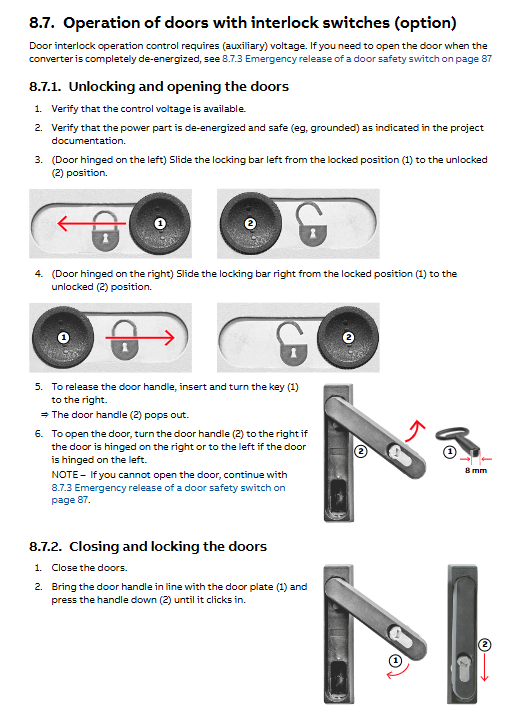

带电磁联锁柜门操作（选件）
正常：控制电源存在，功率回路安全断电接地，才可以解锁开门；
紧急释放：必须确认整机完全断电后，拆螺丝帽，旋转释放拨盘解锁柜门；检修结束恢复锁闭位置。
LCT 本地触控终端详细功能
预防性与纠正性维护
