ABB SDCS‑IOB‑3 板卡
时间: 2026-10-29浏览次数：
ABB SDCS‑IOB‑3 板卡
ABB SDCS‑IOB‑3 板卡
硬件定位
SDCS‑IOB‑3 为 DIN 导轨安装的外部隔离 I/O 板，配套 SDCS‑CON‑2 主控板使用：
硬件资源：5 路隔离模拟输入 AI、3 路隔离模拟输出 AO，隔离增量编码器接口；
编码器供电可通过板上跳线选择：5 V / 12 V /15 V /24 V；
支持 PT100、PTC 测温元件接入；
通过扁平电缆连接主控 SDCS‑CON‑2，线缆最大长度 2 米；

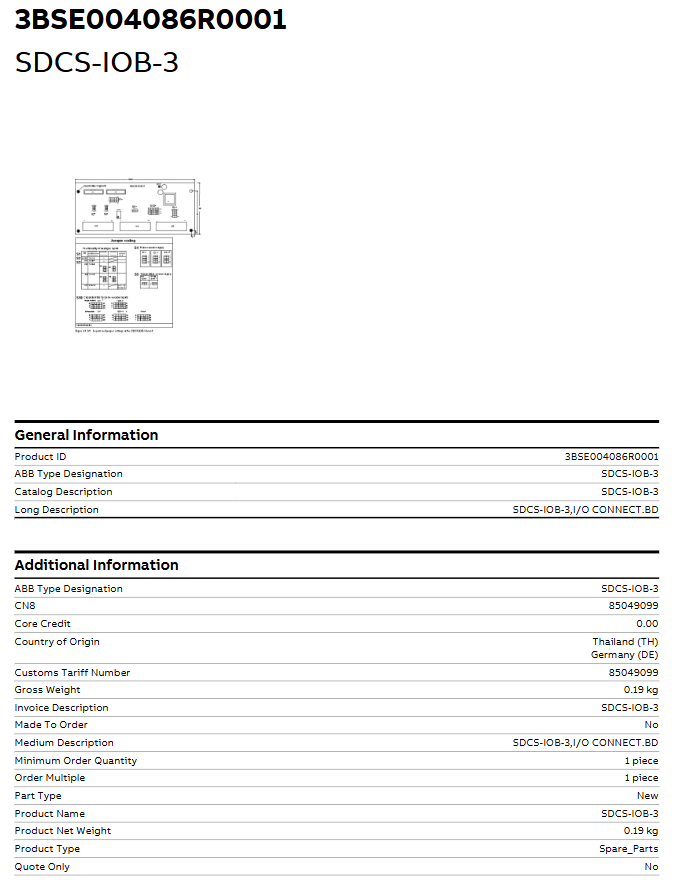

板载多组跳线，用于配置编码器电源、信号模式，文档附图展示板卡丝印、跳线编码配置图。
对比同系列：SDCS‑IOB‑2 为数字隔离 IO 板；SDCS‑IOB‑3 侧重模拟量 + 编码器接口。
安装与接线实战规范
电缆长度与屏蔽
由于SDCS-IOB-3常常作为机箱外挂板卡，通过扁平电缆连接至主控板。安装时必须严格遵守电磁兼容（EMC）要求：
板卡与CON-2控制板之间的扁平电缆长度通常限制在 0.5米（X1/X3接口）至 1.7米（X1/X2接口） 之间，过长会引入高频干扰。
编码器和模拟量输入必须使用双绞屏蔽线。屏蔽层需单端接地（通常在变频器机柜的接地排上），严禁形成地环路。
温度检测的极性
如果连接PT100或PTC，必须确保极性正确。通常板卡会提供参考地或恒流源流出/回流端子。接线松动会导致温度采样值剧烈跳动。
常见故障排查策略
当更换了新版SDCS-IOB-3后，或设备运行中出现异常报警，工程师应遵循以下逻辑进行排查：
故障现象：上电即报“TACHO FAULT”或转速失控
排查方向1：跳线未复刻。检查S4（编码器供电）和S10（差分/单端模式）是否与旧板卡完全一致。如果旧板卡是24V供电，新板卡默认是5V，测速信号将无法正常被读取。
排查方向2：接线反相。如果编码器的A和A-，或者B和B-接反了，系统读取的转速方向将完全相反，或者在闭环控制时直接飞车。
排查方向3：供电检查。使用万用表测量编码器端子的电压，确认是否达到设计值。如果新板卡内部隔离电源损坏，会导致编码器无供电。
故障现象：模拟量给定无响应或数值漂移
排查方向1：电压/电流跳线冲突。现场上位机给的是4-20mA信号，但新板卡S1/S2跳线设为了电压输入（如10V），此时输入阻抗极大，电流无法形成回路，读数始终为零。
排查方向2：零点和增益校准。旧板卡可能有微调电位器（视版本而定），或者软件里做过标定。新板卡换上后，虽然硬件参数一致，但由于电子元件的离散性，可能需要重新在DCS软件端进行零点/满量程的微调。
排查方向3：共模干扰。检查现场模拟量信号的负极是否与板卡的AGND（模拟地）可靠连接。
故障现象：温度显示异常或报“Motor Overtemp”
排查方向1：恒流源跳线（S5）设错。如果使用的是PT100，检查是否设为了错误的电流档位。
排查方向2：接线开路或短路。断开电机端的温度传感器，测量其阻值。如果是PTC，常温下阻值较小；如果是PT100，常温下约100欧姆。如果阻值无穷大，说明传感器线缆断裂。
故障现象：替换后通讯或功能异常（信号跳变）
确认扁平电缆（Ribbon Cable）是否插紧，防呆卡扣是否锁好。
检查板卡的接地柱是否与机柜背板实现了低阻抗连接。高层建筑或干燥环境下的静电积累，极易击穿板卡上的光电隔离器件。
