ABB SCC 系列样气处理系统组件
时间: 2026-10-29浏览次数：
ABB SCC 系列样气处理系统组件
ABB SCC 系列样气处理系统组件
整体产品清单
SCC‑C：样气冷却器
SCC‑F：样气供给单元
SCC‑S：样气供给单元（经济型）
Diaphragm pump 4N：隔膜泵
SCC‑K：转化器（NO₂→NO 催化转化、高温热转化）
SCC‑U：公用电源控制单元
Membrane filter：膜过滤器
CGKW：冷凝监测过滤器
Acid filter：酸雾过滤器
Disposable filter：一次性过滤器
流量计 / 流量监视器
ER‑144A/Ex 隔离开关单元；KFA 隔离型开关放大器
气瓶减压阀；多路测试气旋塞阀
核心模块详解
1. SCC‑C 样气冷却器
功能：对样气进行制冷除水，将样气露点降低，分离冷凝水；可选蠕动泵自动排凝、微量加药单元。
换热腔体材质可选：玻璃 / PVDF / 不锈钢，适配腐蚀性烟气。
供电：115/230V AC，最大功耗 200VA；内置温度显示与 PT100 测温。
蠕动泵选项：排凝流量约 300 ml/h；计量泵 15 ml/h，用于低浓度 SO₂工况抑制酸气溶胶；软管寿命约 5 个月。
认证：CB、CSA；ATEX Zone2 防爆版本（II 3G Ex eC nC IIC T4 Gc）、GOST 欧亚海关认证。
环境：工作 + 5~45℃；存储‑25~+60℃；外壳 IP50。
订货编码为多字段组合，可选择：安装形式、换热器材质、气路数量、蠕动泵配置、温度监测、电压、认证。
附件：时间继电器、冷凝收集瓶、液位监视器、冷凝捕集器。
2. SCC‑F 样气供给单元
功能：和 SCC‑C 冷却器配套，隔膜泵抽取样气、转子流量计显示调节流量；双独立气路。
❗不能用于爆炸性危险区域，不能输送可自燃混合气。
进气条件：绝压 70‑105 kPa，进气温度 + 10~50℃；样气露点必须低于环境温度至少 5℃。
性能：每路最大 100 l/h，旁路最大 200 l/h；死体积约 10 cm³；气密性 5×10⁻⁶ hPa/s。
气路全部无金属（PVDF/PTFE）抗腐蚀；½‑19 英寸机架 / 壁挂，IP20，最大重量 15 kg。
可选 I/O 板卡：和 AO2000 分析仪系统总线通信，读取冷却器温度、冷凝 / 流量报警，可驱动外部电磁阀。
状态继电器输出冷凝、流量报警；提供多种气路版本气路原理图；提供完整订货选型矩阵。

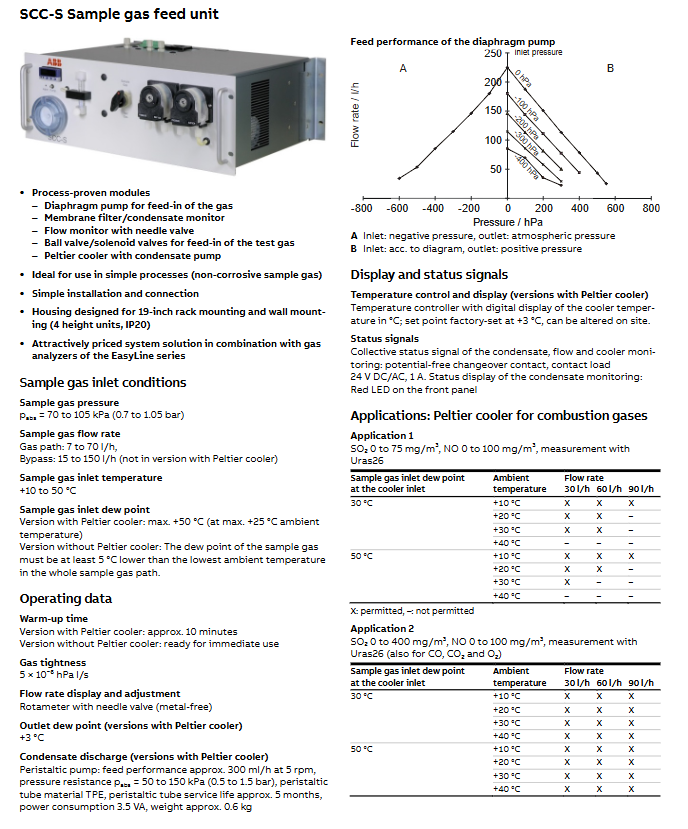

3. SCC‑S 经济型样气供给单元
面向 EasyLine 分析仪，成本优化，支持 19 英寸 4U 机架或壁挂。
配置：隔膜泵、膜过滤、冷凝监测、转子流量计；可选集成珀尔帖制冷器（冷却后露点稳定 + 3℃）、测试气电磁阀切换。
气路流量：主路 7‑70 l/h；旁路 15‑150 l/h；气密性 5×10⁻⁶ hPa/s。
自带 24 VDC（最大 30 VA）可驱动外部电磁阀；提供多套气路原理图，支持外接外部冷却器。
工作温度 + 10‑40℃；IP20。
订货选项：安装方式、气路配置、测试气电磁阀、内置珀尔帖冷却器、冷凝泵、供电电压。
4. Diaphragm pump 4N 独立隔膜泵
独立抽气泵模块，用于样气抽取。
流量：常压最大 250 l/h；绝压进气 70‑105 kPa。
防护等级可选 IP20 / IP54；外壳塑料，接液 EPDM、PP、FPM、ETFE 耐腐蚀。
供电：115/230V AC；功耗约 50 VA；重量约 1.8 kg；提供完整订货号。
5. SCC‑K 转化器单元
两种模式：NO₂‑NO 催化转化器、石英管高温热转化器，19 英寸 3U 机架。 1）NO₂ → NO 催化转化（碳‑钼催化剂）
作用：烟气分析，将二氧化氮还原为 NO 测量；催化剂免工具更换。
流量最大 150 l/h；工作温度 320‑360℃；转化效率≥95%；催化剂寿命＞6 个月。 2）石英玻璃热转化器（最高 680℃）
无消耗件；转化效率≥99%；用于造纸 TRS、氯化工、PVC 氯化烃等工况，把硫 / 卤素有机物转化成可测组分。
输出温度偏差报警无源触点；包含多种气路方案：标准球阀、双电磁阀旁路、加热样气入口选项。
供电 120/240V AC，最大功耗 575 VA；具备 CB、CSA、GOST 认证。
6. SCC‑U 公用单元（Utility unit）
整套预处理系统集中供电与校准控制单元，19 英寸 3U 机架，IP20。
功能：给分析仪、SCC 预处理、加热采样探头、伴热管线分配电源；可选两路温控器用于加热探头与伴热管线；内置电磁阀实现自动零点 / 量程测试气切换校准。
供电输入：115 / 230 V AC，最大 3500 VA；内置多路熔断器保护。
测试气切换方案三档可选：①仅空气零点；②最多三路标气在冷却器端接入；③三路标气 + 零点空气在采样探头端接入。
通过 15‑pin D‑Sub 与分析仪（AO2000 / EL3000）进行 DI/DO 信号交互；
工程提示：SCC‑K 转化器在机柜内必须安装在最上方，预留散热空间；伴热管路安装需要向下倾斜，避免积液。
附录附带完整接线原理图、气路图、机械尺寸图纸。
辅助零部件
Membrane filter 膜过滤器：截留≥1 μm 颗粒；最大 300 l/h；材质 PVC / 不锈钢。
CGKW 冷凝监测过滤器：过滤 + 导电冷凝报警双重功能；配合 ER‑144A/Ex 本安继电器，可用于 1/2 区危险区域。
Acid filter 酸雾过滤器：捕集硫酸气溶胶，高 SO₂烟气场景；硼硅酸盐纤维滤芯，耐 150℃。
Disposable filter 一次性过滤器：微型玻纤过滤器，体积小，每 6 个月建议更换。

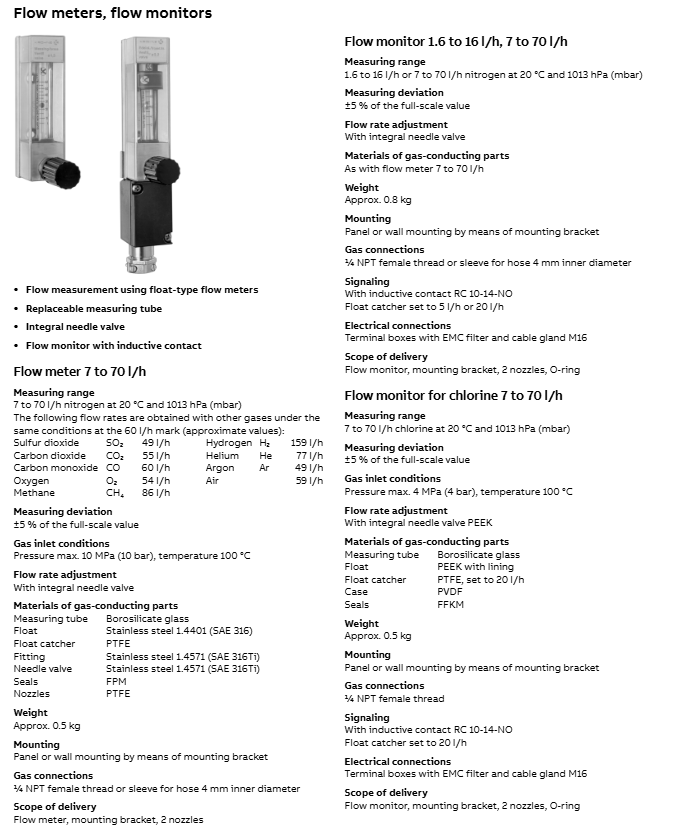

流量计与流量监视器：浮子式，带针阀调节；部分型号带感应限位触点输出报警；支持氯气特殊版本。
ER‑144A/Ex：CGKW 冷凝监测的本安隔离继电器，DIN 导轨安装，用于危险区传感器安全隔离。
KFA 隔离开关放大器：流量监测探头本安隔离，监测断线、短路。
气瓶减压阀：一级 / 两级减压阀，分普通氮气、非腐蚀气体、强腐蚀气体不锈钢版本；带低压报警干接点。
多路测试气旋塞阀：手动切换零点 / 量程样气。
通用规范、认证与工程要点
安全标准：全部遵循 EN 61010‑1；EMC 工业环境 EN 61326‑1；冲击振动满足 EN 60068。
认证种类：IECEE‑CB、CSA 安全、ATEX 防爆、欧亚经济联盟 GOST。
接液材质：大量采用 PVDF、PTFE、FPM、ETFE、石英玻璃、316Ti 不锈钢，适配酸性、含硫烟气。
机柜工程要求：模块之间预留至少 1U 散热间距；热器件（SCC‑K）置顶；伴热管线向下倾斜防止冷凝积液；机柜必要配置风扇 / 空调。
系统搭配逻辑（典型抽取式烟气预处理链路）
采样探头→伴热管线 → SCC‑C 冷却除水 → SCC‑F/SCC‑S 样气供给单元（泵 + 过滤 + 流量）→ 可选 SCC‑K 转化器 → 分析仪； SCC‑U 集中供电，同时接入标气钢瓶减压阀，实现自动校准；CGKW 过滤器监测系统内部冷凝进水风险。
