ABB NGC8206 / NGC8209 气相色谱仪
时间: 2026-10-29浏览次数：
ABB NGC8206 / NGC8209 气相色谱仪
ABB NGC8206 / NGC8209 气相色谱仪

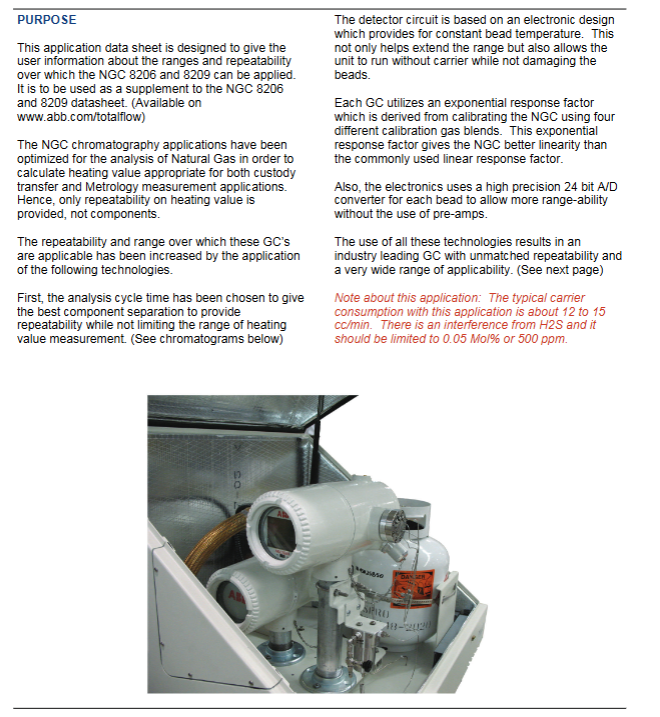

核心提升性能的关键技术
分析周期优化：匹配最佳组分分离效果，兼顾测量重复性与热值量程。
恒温检测珠电路：检测器维持恒定珠温；可在无载气条件运行而不损坏检测珠，同时拓宽测量量程。
指数响应因子校准：使用4 种不同校准混合气得到指数响应因子，相比传统线性因子，改善系统线性。
24 位高精度 A/D 转换器：每个检测珠独立配置 24 位 ADC，无需前置放大器，扩展动态测量范围。
工艺条件备注
载气为氦气，典型载气消耗量：12‑15 cc/min
硫化氢（H₂S）会产生干扰，样品中 H₂S 上限：0.05 Mol%（500 ppm）
两种分析应用模式参数
仪器炉箱统一温度：140 °F；载气：氦气，分为C6+ Btu、C9+ Btu两套分析方法，3 个检测器分别承担不同组分分离。
模式 1：C6+ Btu（检测器 1 + 检测器 2）
检测器 1（C3～C6 + 重烃）
组分 符号 测量范围 Mol% MDQ 最低可检测量 Mol%
丙烷 C3 0.005‑100 0.001
异丁烷 iC4 0.005‑15 0.001
正丁烷 nC4 0.005‑15 0.001
新戊烷 Neo‑C5 0.005‑10 0.001
异戊烷 iC5 0.005‑10 0.001
正戊烷 nC5 0.005‑10 0.001
C6 及以上 C6+ 0.005‑5 0.001
检测器 2（N₂、C1、CO₂、C2 + 热值计算）
组分 符号 测量范围 Mol% MDQ Mol%
氮气 N₂ 0.01‑100 0.005
甲烷 C1 0.01‑100 0.005
二氧化碳 CO₂ 0.01‑100 0.005
乙烷 C2 0.01‑50 0.005
热值重复性指标
环境固定温度条件热值 (MJ/Btu)：±0.0125
0‑130°F 宽温度工况热值 (MJ/Btu)：±0.025
文档附带检测器 1、检测器 2 实际色谱图，展示各组分出峰时序。

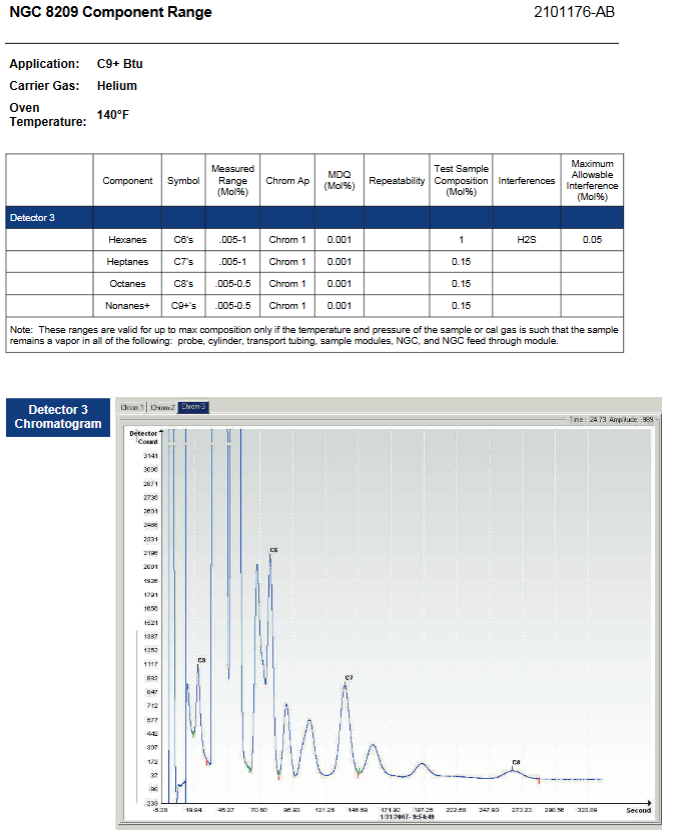

模式 2：C9+ Btu（检测器 3，分析 C6～C9 + 重烃）
该模式用于分析己烷到壬烷及以上重组分，干扰物同样为 H₂S，最大允许 0.05 Mol%。
组分 符号 测量范围 Mol% MDQ Mol% 测试样品摩尔占比
己烷类 C6’s 0.005‑1 0.001 1
庚烷类 C7’s 0.005‑1 0.001 0.15
辛烷类 C8’s 0.005‑0.5 0.001 0.15
壬烷及以上 C9+’s 0.005‑0.5 0.001 0.15
重要前提：量程上限仅在样品全程保持气态条件下有效。从采样探头、钢瓶、输送管路、样品模块到 NGC 色谱仪本体，全部环节样品不得出现冷凝液化。文档附带检测器 3 的 C6‑C9 + 组分色谱出峰图。
常见故障排除策略与校准维护
当色谱仪出现异常时，依托其高精度的24位ADC系统，工程师可以通过软件谱图（Chromatogram）进行反向推演。
基线漂移或平头峰：
检查恒定珠温电路是否报警。若检测器电路供电异常，温度波动会导致基线不稳。
载气纯度不足或净化器失效。检查载气消耗量（12-15 cc/min）是否正常，若流速骤降，需排查气路堵塞或泄漏。
组分分离度变差（如C4/C5无法分离）：
检查色谱柱温箱温度是否维持在 140°F 的设定值。温度波动会直接改变物质在色谱柱中的保留时间。
进样阀（Valve）或定量管（Sample Loop）可能存在固体颗粒物堵塞，导致进样量不一致。此时需对进样系统进行清洗或更换隔膜/阀件。
热值重复性差（偏离 ±0.0125 指标）：
标气过期或浓度不准。NGC的指数响应因子由四种标气生成，若标气本身存在误差，校准将失效。需重新使用合规的四种混合标气执行标定流程。
样品压力波动。若样品处理系统的减压阀调节不稳定，导致进样压力忽高忽低，会直接影响测量重复性。
H2S干扰排查：
若发现特定峰位异常升高且无法通过标定消除，务必取样化验气源中的H2S浓度。确认是否超过了 500 ppm 的容忍上限。
