ABB SCC‑K 转化器
时间: 2026-10-29浏览次数：
ABB SCC‑K 转化器
ABB SCC‑K 转化器
概述
手册面向现场工程师，描述整机安装、投运、维护；设备为 19 英寸 3U 机架单元，支持机架安装或选配支架壁挂。
两种机型区分：
NO₂/NO 催化转化器：碳‑钼催化剂，将 NO₂催化还原为 NO，用于烟气 NOₓ总氮氧化物测量；带旁路球阀 / 电磁阀组件，催化剂耗材可免工具快速更换。
热转化器：石英玻璃反应管，高温热裂解转化硫、氯、有机组分，无催化剂耗材；石英管开箱需要用户自行装配。
通用安全要求
人员资质：仅限熟悉同类分析仪器的持证人员实施安装、接线、维护。
电气安全：接线前必须先接保护地线；开盖检修必须完全断开全部电源；断电后机内电容仍存有残余电荷。只能使用规格T3.15AH250V慢熔保险丝，禁止短接保险座。
高温风险：工作时炉腔、催化剂外壳温度可达数百摄氏度，检修前必须充分冷却，佩戴防护手套，防止烫伤。
催化剂安全：碳‑钼催化剂具有刺激性、易燃，必须使用 ABB 原装备件，按物料说明书存储、处置。
失效判定：设备外壳破损、工作异常、恶劣环境长期存放、遭受剧烈撞击后，应停止使用并上锁，禁止继续投运。
安装与选址要求
使用环境：仅限室内；最高安装海拔5000 m；工作环境温度 + 10～+50 ℃；年平均相对湿度≤75%；允许短暂轻微结露。
安装要点
尽量靠近分析仪，缩短样气管路，防止 NO、NO₂长管路发生再氧化，造成测量偏差。
四周保证通风散热；机柜安装时设备上方至少预留1U 高度空间；远离热源、阳光直晒、粉尘、腐蚀性气体、强振动。
开箱检查：检查运输损坏，7 日内向货运方提出损坏索赔；保留包装箱用于后续运输。
NO₂/NO 版本：催化剂盒出厂预装好。
热转化器：石英反应管是散件，用户现场装配；石英玻璃易碎，严禁暴力操作。
热转化器石英管安装步骤断电冷却后开盖；取出石英管，安装接头锁紧扭矩 5 Nm；装入炉膛；连接进出口气路；复原盖板；装配完成后必须做气密性测试。
气路、电气接线

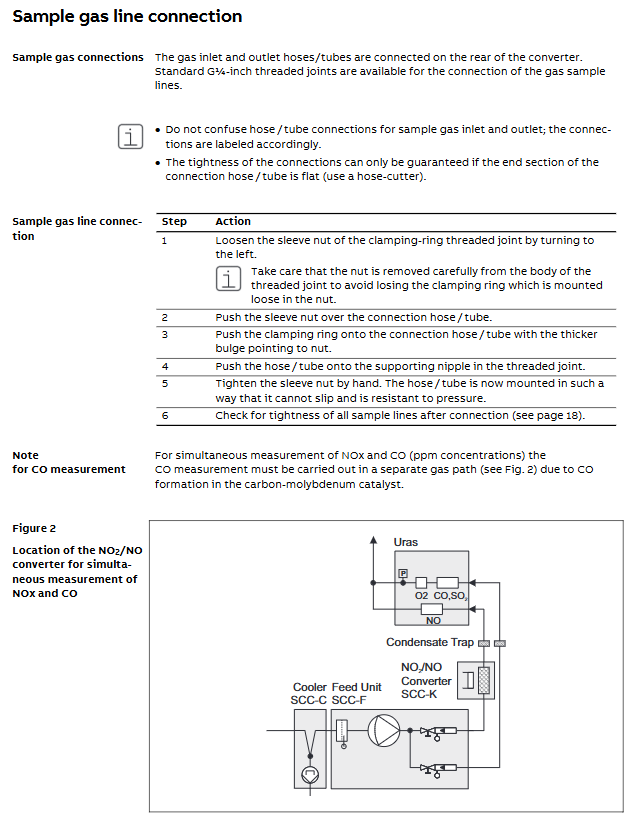

1、样气管道连接
背板气口螺纹标准：G¼ 内螺纹，区分入口、出口，严禁接反。
使用卡套接头；软管管口切口必须平整，保证密封。
装配完成后整台设备做气密性检查。
重要应用提示：如果系统需要同时测 NOₓ与 CO，碳‑钼催化剂会生成 CO 干扰读数；CO 采样需要单独旁路气路，不能经过 SCC‑K 催化单元，手册提供对应的系统气路图。
2、信号接口 X2（9 针 Sub‑D 母座）
温度报警无源继电器触点（5‑9 脚）：温度偏离设定 ±5 ℃触发报警，触点规格 24 V DC，1 A。
带电磁阀旁路版本：
内部控制：1‑6 引脚必须短接，使用设备前面板旋钮切换旁路 / 催化剂通道；面板 LED 指示当前通路。
外部控制：移除 1‑6 短接跳线，由外部 PLC / 控制系统无源触点控制电磁阀，此时前面板旋钮失效。
X2 插头必须插到位，否则报警、旁路功能失效。
3、电源接口 X1
供电：120 V AC / 240 V AC，设备本体需要匹配电网电压；配套 2 米电源线。
主保险：F1/F2 T3.15AH250V慢熔保险丝，位于电源插座下方。
工程建议：供电回路增加独立断路器，方便整机完全断电隔离。
启动投运流程
5.1 NO₂/NO 催化转化器启动
核对供电电压，接好温度报警信号。
前面板切换至 Bypass 旁路模式。
确认催化剂盒安装到位，O 形圈可以少量润湿，禁止涂抹润滑脂，会降低催化效率。
根据样气流量设定温控器目标温度：
样气流量 设定温度
30 l/h、60 l/h 320 ℃
90 l/h 340 ℃
150 l/h 360 ℃
预热时间约 30 min，温控器 LED1 点亮代表达到设定温度；降温幅度＞10 ℃会触发温控锁死，需要断电重启复位。
温度达标后，切换到催化剂通路，投入样气。
新催化剂或长期存放后，T90 响应时间会明显变长。
5.2 热转化器（石英管）启动
核对供电，接报警触点。
根据工艺工况设定温度，预热约60 min，LED1 点亮就绪。
典型工况参数：
应用场景 分析仪 温度 流量
制浆造纸 TRS 总还原硫 Uras26 650 ℃ 60 l/h
氯厂 H₂→HCl 转化 Caldos25 450/500 ℃ 60‑120 l/h
PVC、氯代烃测 HCl Limas11 IR 650 ℃ 60 l/h
同样：设定温度下调超过 10 ℃，温控锁死，需要断电重启复位。
维护作业
全部维护：断电、设备冷却至室温操作，佩戴防护手套。
6.1 NO₂/NO 转化器：催化剂更换
先切到 Bypass 旁路，防止拆催化剂时样气外泄。
旋转手柄解锁，拔出催化剂盒；更换内外 O 形密封圈。
装入全新原装催化剂盒，推到底保证密封；O 圈可润湿，禁止润滑脂；锁紧手柄。
催化剂寿命参考：30 l/h，320 ℃，10 ppm NO₂，5% O₂条件下寿命＞6 个月，转化效率≥95%；效率明显低于 95% 必须更换。
NH₃氨气会严重毒害催化剂，降低转化效率。
6.2 气密性测试（整机冷却至室温）
温控器设置室温；切换催化剂通路；封闭样气出口；接入 U 型压力计，充压至约 50 hPa 表压；关闭截止阀；观察压力。
压力明显下降代表存在泄漏；注意最大绝压：NO₂/NO 版本≤2 bar；热转化器版本≤1.2 bar。
故障排查简表
故障现象 可能原因 处理办法
整机 LED 完全不亮，阀门不动作 无供电、保险烧毁、Sub‑D X2 未插紧 检查电源线；更换 T3.15A 保险；确认 X2 插头可靠插接
设备不加热 加热器损坏、温控器故障、固态继电器故障 测量加热器端子电压，依次更换损坏器件
旁路电磁阀不切换 X2 插头跳线缺失；外部控制接线错误；电磁阀本体损坏 核对 1‑6 短接；检查外部控制回路；检修电磁阀
无样气流量 阀故障、管路堵塞 / 泄漏 气路检漏，疏通管路
完全没有转化效果 加热失效；无样气流量；催化剂失效 排查加热、气路；更换催化剂盒
电磁阀、LED 仅 NO₂/NO 旁路版本才有，热转化器无该部件。

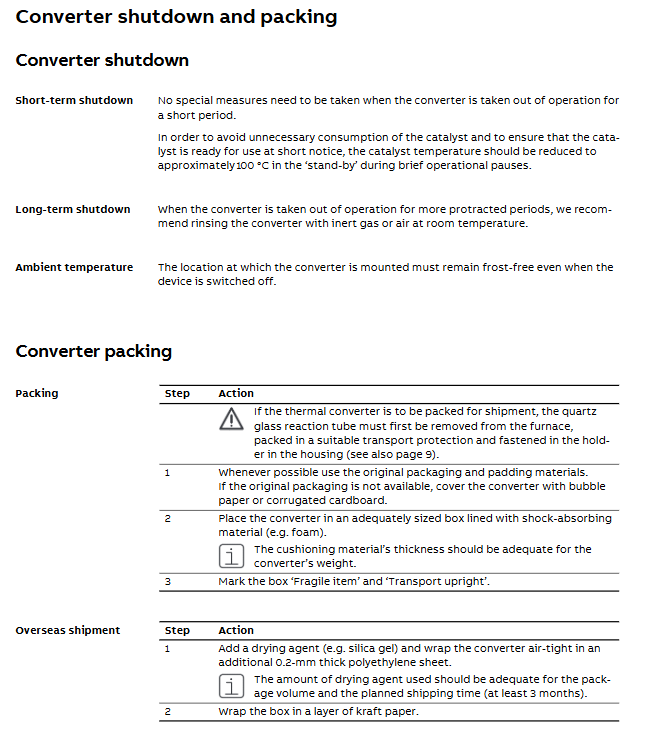

停机、包装运输、报废处置
短暂停机（短时待机）：催化版本建议温度降至约 100 ℃，减少催化剂损耗。
长期停机：建议用惰性气体或者常温空气吹扫设备；停机状态设备环境不能结冰。
重新装箱运输：热转化器必须把石英管拆下，做好防护固定在机壳内部；使用原包装箱，增加干燥剂，标识 “易碎、竖直放置”；运输存储温度‑25～+65 ℃。
报废：设备属于 WEEE 欧盟电子废弃物，禁止混入生活垃圾，交由专业电子废弃物回收；可以联系 ABB 服务付费回收。
原理、气路与硬件参数
1、NO₂→NO 催化原理
反应：\(\boldsymbol{2NO_{2}\leftrightarrow2NO+O_{2}}\)；依靠碳‑钼催化剂降低活化能，低于 400 ℃实现≥95% 转化效率；氨气会造成催化剂中毒；样气上游必须配置过滤干燥预处理。
2、硬件版本与订货号
NO₂/NO 转化器
球阀版本：23093‑4‑0801974（240VAC）、23093‑4‑0801977（120VAC）
双电磁阀版本：23093‑4‑0801975（240VAC）、23093‑4‑0801978（120VAC）
带加热样气入口电磁阀版：23093‑4‑0801976（240VAC）、23093‑4‑0801979（120VAC）
石英管热转化器：
240 VAC：3KXG801000U0100
120 VAC：3KXG801001U0100
3、关键技术参数
项目 NO₂/NO 催化型 热转化器
最大样气流量 150 l/h 120 l/h（常用 60 l/h）
工作温度 320‑360 ℃ 最高 680 ℃
转化效率 ≥95%（新催化剂） ≥99%
预热时间 30 min 60 min
T90 响应时间 ≤10 s@60 l/h ≤10 s@60 l/h
最大绝压 200 kPa 120 kPa
功耗 240V：575 VA；120V：560 VA 同左
重量 8‑9 kg 8‑9 kg
安全标准 EN 61010‑1 EN 61010‑1
