ABB DCS400/DCS500B/DCS600、DCF500B/DCF600晶闸管直流传动变流器
时间: 2026-10-29浏览次数：
ABB DCS400/DCS500B/DCS600、DCF500B/DCF600晶闸管直流传动变流器
ABB DCS400/DCS500B/DCS600、DCF500B/DCF600晶闸管直流传动变流器
产品家族概述
1、DCS（电枢变流器）
DCS400：该系列最小紧凑型机型，IGBT 集成励磁单元；面板 / PC 调试向导，内置应用宏；资料需查阅独立手册3ADW 000 095。
DCS500B：DCS500 升级版本，大功率电枢变流器；搭载 SDCS‑CON‑2 主控板；具备图形化应用设计器、300 + 软件功能块、文本显示面板，支持总线通信、监控调试。软件版本≥21.232 可启用三相励磁模式。
DCS600：基于 DCS500B 硬件，使用SDCS‑AMC‑DC板替代 COM 通信板；支持 MultiDrive 多传动、CraneDrive 起重机驱动；软件代码 S15.xxx（多传动）、S18.xxx（起重机）。
2、DCF（励磁变流器，给直流电机励磁绕组供电）
DCF500B：基于 DCS500B 硬件与软件，修改 PIN‑1x 接口板，必须搭配DCF505/506 过压保护单元。
DCF600：基于 DCS600 硬件软件，同样需要 DCF505/506 过压保护，PIN‑1x 板修改。
文档提供 5 套完整系统功能框图：DCS500B、DCF500B、DCS600、DCF600、DCS400，清晰展示功率回路、板卡、外部 PLC/PC 工具、DDCS 光纤链路连接关系。
功率变流器模块
1、功率模块规格与机械尺寸
模块分 C1、C2、A5、A6、A7 共 5 种结构规格，覆盖 25A～5200A：
C1：小功率，25‑140A，重量 7.6~11.5kg；
C2：中功率，200‑1000A，重量 29‑42kg；
A5：大功率，900‑2000A，约 110kg；
A6：超大功率，1900‑3000A，约 180kg；
A7：最大规格，2050‑5200A，约 315kg。

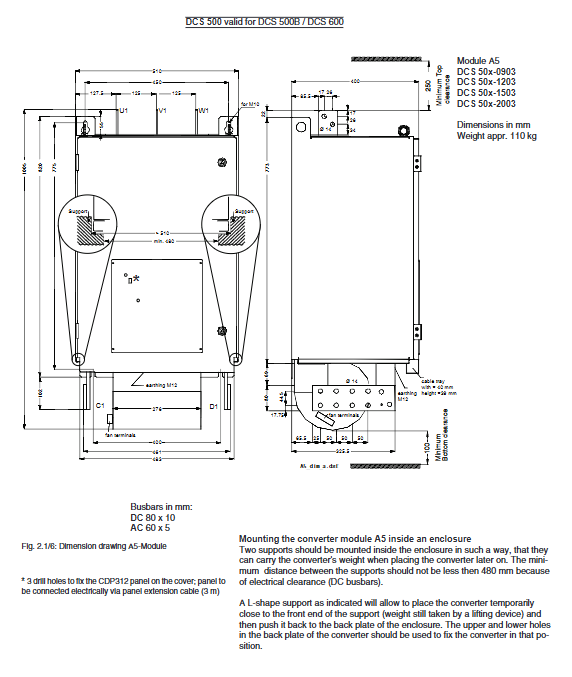

手册提供全部模块安装图纸、安装间隙、进出风方向、铜排规格；A6/A7 为柜式模块，支持左侧 / 右侧功率接线；必须预留通风空间，热空气需要排出柜体，避免内部热风循环。
2、内部熔断器
A5/A6/A7 模块内置半导体快速熔断器（Bussmann 170M 系列），按不同电压等级 400V/500V/600V/690V/790V/1000V，提供完整熔断器型号、尺寸（Size5‑10）选型表。
3、接线扭矩与电缆截面
给出 DIN/VDE 标准下，不同额定电流对应的动力电缆 / 铜排截面积、螺栓紧固扭矩，区分电枢、励磁、PE 保护接地。
4、功率损耗
总损耗由三部分构成： 1）与电流相关损耗：晶闸管、熔断器、母排； 2）与电压相关损耗：阻容吸收回路； 3）恒定损耗：电子板卡、风机、励磁电源。 提供分机型损耗数据表，给出部分负载损耗计算公式。
5、功率单元冷却
全部风机型号、风机功率、风量、供电电压、寿命参数；
C1/C2：散热器 PTC 热敏电阻测温；
A5：隔离 PTC 测温；
A6/A7：出风口测温 + 压差开关，检测风机故障、风道堵塞； 故障逻辑：温度升高先报警，继续上升报故障停机。
核心控制板卡 SDCS‑CON‑2
整机主 CPU 板，80186EM 处理器 + ASIC 专用芯片 DC94L01。
存储：Flash 存储程序、参数；静态 RAM 保存故障记录、运行小时；备份电容可维持数据最少 8 小时，充电约 30 分钟。
七段数码管状态显示：区分正常、RAM/ROM 错误、程序停止、下载、报警 A、故障 F。
看门狗 Watchdog：程序异常时封锁晶闸管触发脉冲，禁止写入闪存。
板载资源
多路模拟量输入输出；增量编码器接口；
数字输入 DI、数字输出 DO；
两路 RS485（励磁单元、操作面板 CDP312）；
集成 DDCS 光纤接口（4Mbit/s），用于现场总线、多机 12 脉冲联动；
电源监控：监测 + 5V、±15V、+24V、+48V 欠压，+5V 欠压直接硬件复位整机，关断脉冲。

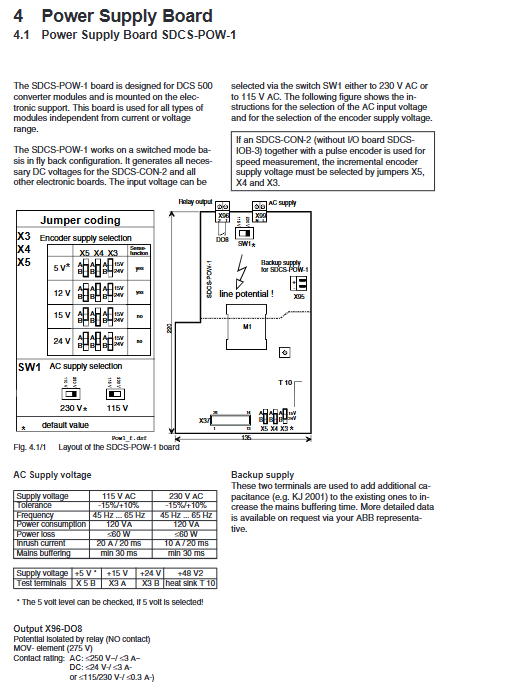

电源板 SDCS‑POW‑1
反激式开关电源，为整套电子系统供电，全部 DCS500B/600 通用。
输入 AC：115V / 230V 通过拨码 SW1 选择；
输出：+5V、±15V、+24V、+48V；
跳线选择编码器供电：5V/12V/15V/24V；
继电器输出 DO8，触点规格 AC250V 3A；支持外接后备电容，延长掉电保持时间。
功率接口板
1、SDCS‑PIN‑1x（C1 小功率模块）
PIN‑11（500V）、PIN‑12（600V）；包含脉冲变压器、电流互感器、RC 阻容吸收、交直流电压测量、PTC 散热器测温、硬件编码跳线。作为 DCF 励磁备件时，需要拆除板上部分 0Ω 电阻。
2、SDCS‑PIN‑20x / 20xB（C1/C2 中功率）
205B 用于 500V，206B 用于 600V；支持 2 象限 / 4 象限变流器；板载熔断器保护吸收回路；通过板上电阻 / 跳线完成额定电流、电压、2‑Q/4‑Q 硬件编码，可直接用于 DCF 励磁，无需改动。
3、大电流 A5/A6/A7 架构：PIN‑41/48 脉冲板 + PIN‑51 测量板
SDCS‑PIN‑41 / 48：脉冲变压器板，输出晶闸管触发脉冲；
SDCS‑PIN‑51：测量板，采集电枢电流、交直流电压、温度；通过切割板上电阻来设置额定电流、电压档位；
SDCS‑PIN‑52：老版本，PIN‑51 可以直接替代。
4、隔离测量选件 T90（交流隔离变压器）+ A92（DC‑DC 直流变送器）
用于 2050‑5200A 大功率机型，实现功率回路与电子回路完全电气隔离；12 脉冲串联系统为标配；给出接线、增益档位、绝缘参数、机械尺寸。
5、SDCS‑CZD‑01A 零电流检测板
用于大电感负载（励磁、电机‑发电机组）；同时检测晶闸管阳极阴极电压 + 电流，双重条件判定真正零电流，软件参数启用。
6、SDCS‑MP‑1 测量板
维修调试工具板；插接在 CON‑2，把内部触发脉冲、电枢电压电流、三相电压全部引出测试点，示波器测量不会干扰设备运行。
数字 / 模拟 IO 板卡
SDCS‑CON‑2 自带 IO 为非隔离；外接 IO 板实现电气隔离，4 种硬件组合方式。
SDCS‑IOB‑2（数字 IO）IOB‑21（24‑48VDC）、IOB‑22（115VAC）、IOB‑23（230VAC）；8 路隔离 DI、8 路继电器隔离 DO；跳线设置输入滤波时间常数。必须安装在模块外部 DIN 导轨。
SDCS‑IOB‑3（模拟 IO + 隔离编码器接口）5 路 AI，3 路 AO；隔离增量编码器接口；可跳线选择编码器 5/12/24V 供电；支持 PT100/PTC 测温元件供电。
SDCS‑IOE‑1 IO 扩展板7 路隔离 DI，2 路 AI，PTC/PT100 激励源；DIN 导轨安装，扁平电缆连接 CON‑2，线缆最大 2m。
通信板卡
SDCS‑COM‑5：DCS500B 总线通信板；
SDCS‑AMC‑DC：DCS600 专用，PC 调试口、外接 APC 应用控制器；
NDBU‑95：DDCS 光纤分支器。
励磁单元
SDCS‑FEX‑1/2 板（内置励磁）；DCF503A‑0050、DCF504A‑0050 外置励磁；DCF505/506 励磁过压保护单元参数。
