ABB ASTAT® 起重机运动控制器
时间: 2026-10-29浏览次数：
ABB ASTAT® 起重机运动控制器
ABB ASTAT® 起重机运动控制器
产品定位与核心优势
ASTAT 是成熟的全数字化起重机驱动控制系统，针对高使用率、恶劣高温工业环境设计，元器件等级裕量高于普通工业变频器。
1. 硬件结构特点
结构紧凑：1.5MW 起升机构控制柜仅 1.6m 高、1.5m 宽，占用空间小、整机重量轻。
耐受恶劣环境：控制系统模块最高环境温度+70℃，晶闸管模块最高+85℃；可以在电网电压低至额定 70% 条件下稳定工作，适配供电薄弱现场。
功率损耗低：内部功率压降小于 0.5%，多数工况无需空调冷却，对比回馈变频器、斩波电阻型变频器，系统整体损耗更低，降低运行成本。
全数字系统：参数无漂移，不需要现场反复调校。
2. 功能与使用优势
电机转矩性能优秀：转矩响应优异，转矩能力不低于电机直接工频启动；闭环速度控制，零速开始调速，调速不受负载影响，减少制动器、接触器磨损。
势能回馈：起升机构下放重物的能量回馈回电网，节约能耗。
抗干扰能力强：电机电缆长度、类型不敏感；控制电缆可以和动力电缆、照明电缆同线槽敷设，无干扰风险。
操作方式：操纵杆支持档位式 / 无级调速，用户可以选择速度控制模式或者转矩控制模式。具备限位减速停止、零速自动抱闸等起重机标准逻辑。
自动化适配：具备通信接口，编码器、激光测距等传感器可直连，无需额外接口；支持接入上层自动化监控系统。
维护便捷：内置故障诊断 LED 报警面板，可直观显示故障；模块为插拔式；全系列大量通用备件，全球超 5000 套现场应用，售后支持完善。
报警面板可监控：电机过热、制动器故障、电缆过热、转子 / 速度故障、过载、超速、晶闸管过载、系统正常状态。

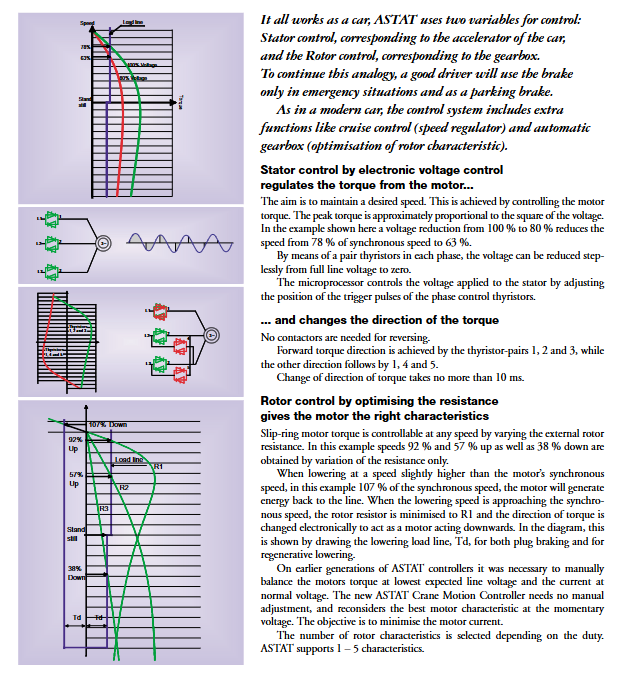

核心控制原理
系统控制分为定子控制+转子控制，类比汽车：定子控制相当于油门，转子控制相当于变速箱。
定子晶闸管相控调压每相一对晶闸管，连续无级调节定子电压，以此控制电机转矩；电机正反转不需要换向接触器，依靠晶闸管导通组合切换转矩方向，换向时间≤10ms。 峰值转矩近似和电压平方成正比。
转子电阻调节控制通过改变滑环电机外接转子电阻，获得不同机械特性，支持 1‑5 档转子特性；下放重物超同步转速时，电机能量向电网回馈。 新版 ASTAT 会根据实时电网电压动态优化电机特性，无需人工整定，降低电机电流，改造项目可以复用原有转子电阻。
DSP 数字信号处理器技术
通过转子电压数字滤波计算滑差，实现无编码器速度检测（把滑环电机虚拟成脉冲编码器）；
计算轴输出转矩；
转子接触器切换算法，抑制定子电流冲击；
电流 / 转矩调节器响应时间 3.3ms，转矩反转限制 10ms，兼顾响应速度与起重机安全。

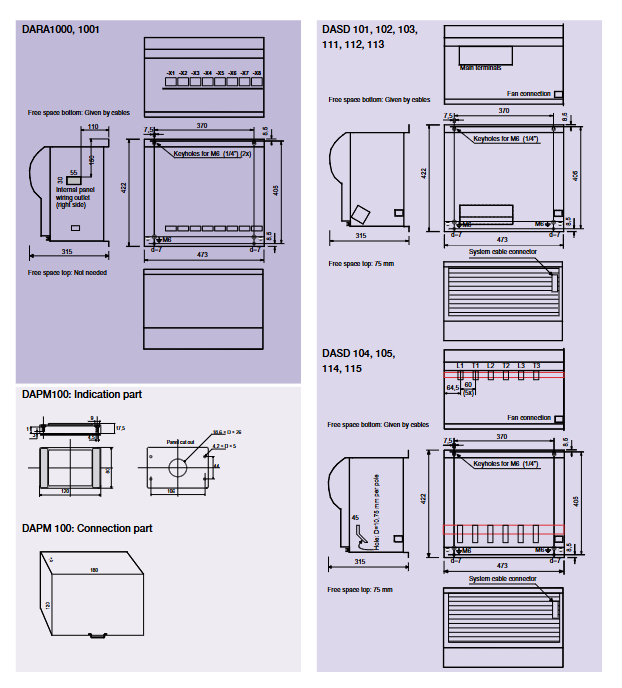

系统硬件架构
模块代号 模块名称 功能说明
DARA 控制系统模块 核心主控板卡，DARA1000（测速发电机，标量转矩）；DARA1001（矢量转矩，支持无编码器转子速度检测），带数字 IO、模拟 IO、RS232/RS485 通讯
DASD 晶闸管功率模块 主功率相控单元，IP20，电流 25‑1100A（可并联至 2200A）
DAPM 驾驶室 I/O 模块 驾驶室操纵杆、报警指示灯面板；光纤最远 150m 连接主控；预算有限时可省略，操纵开关直连主控
DADT100 转子适配反馈模块 采集转子电压，实现无编码器测速，转子状态监测
DASG 过压保护模块 抑制电压尖峰，检测相序、供电电压
PC 工具：普通 Windows 电脑，RS232 接口连接，用于参数设置、调试、故障诊断，只做参数配置，无需编程。
关键电气与环境技术数据
主电源：380‑600V AC 三相 50/60Hz，允许工作电压 70%‑110% 额定电压
额定电流：25~1100A，模块并联最大 2200A；短时 2.5 倍额定电流持续 6 秒
控制电源：系统模块 115/230V AC；驾驶室 I/O 模块 24V DC
温度
DARA/DAPM 模块：最高 + 70℃
DASD 晶闸管模块：额定参考 40/50℃，最高 + 85℃；温度超过参考温度，电流按 1.2%/K 降容
污染等级：遵循 EN60664，不同模块支持污染等级 2‑4；采用灌封涂层来适应恶劣微环境。
电机适配：电机应力等同于直接工频启动，普通电机无需增加滤波器。
系统设计、手册与参数分组
参数分为 19 个参数组：设备标识、运行类型、电机参数、配置、制动器、速度反馈、速度调节器、电流转矩调节器、转子电阻、卷筒电缆、机械过载、松绳、软限位、转子监测、定位系统等。
图纸模板：印刷版手册提供，也提供 DXF 电子文件在工具 CD 光盘。
订货物料清单
文档提供完整物料料号：
DARA 控制系统模块：DARA1000、DARA1001，IP41，重量 17kg。
DASD 晶闸管功率模块：多个规格，覆盖 25A‑1100A，支持 500V/600V 两个电压等级，IP20。
DAPM100 驾驶室 IO 模块；光纤线缆（2‑40m）、光纤熔接单元 DATX140。
DADT100 转子反馈模块；DASG 系列过压保护单元；顶部热交换器；3 米 RS232 调试电缆。
选型要点
DARA 模块：每套机构 1 个；需要矢量转矩 / 无编码器测速选 DARA1001；使用测速发电机选 DARA1000。
DASD 晶闸管模块：每套机构 1 个，允许 2 台并联不降低电流；高于基准温度需要降电流；海拔最高 1000m 无降容。
DADT100：需要无编码器测速或者转子监测时每套机构 1 个。
DAPM100：每个操作站 1 个，最多 2 个（本机 + 无线遥控）。
DASG 过压保护：整台起重机配置 1 套。
热交换器：根据负载电流、工作持续率 cdf 查表选择；同时给出柜体推荐高度、宽度尺寸。
安装调试
大部分参数出厂预设置，现场只需少量参数配置；具备调试模式，测试机械传动与主回路。
柜体安装：柜间预留 200mm 通风间隙，或者整体组装保证空气流通。
