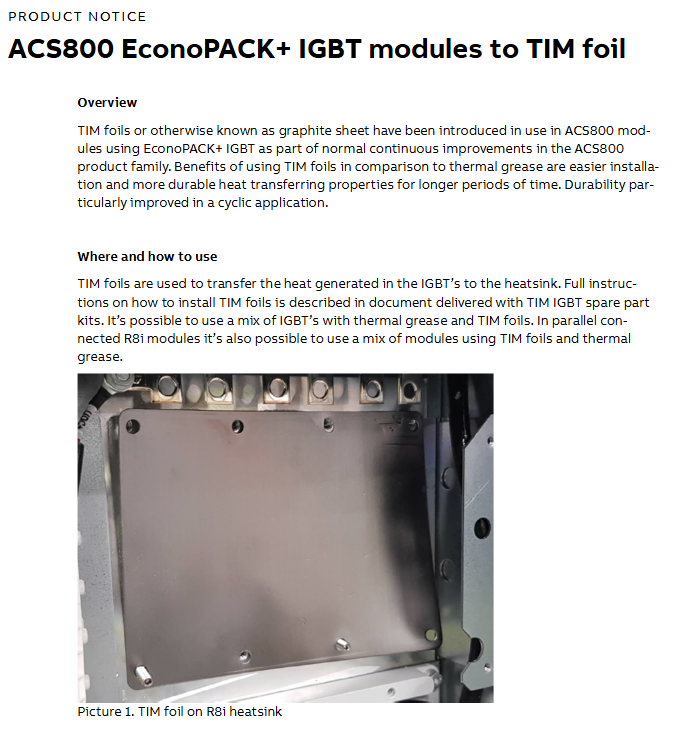

ABB ACS800 EconoPACK+IGBT模块到TIM箔

变更概述

TIM 箔片即石墨片，用于替代原导热硅脂。

相比导热硅脂的优势

安装更简便；

长期传热性能更稳定；

在循环工况下耐用性提升。

功能用途：TIM 箔片用于把 IGBT 产生的热量传导至散热器。

混用兼容性

设备内部可以同时混用带导热硅脂、带 TIM 箔片的 IGBT；

R8i 并联模块系统中，不同模块分别使用硅脂或 TIM 箔片也允许。

TIM 箔片完整安装步骤，随 TIM 型 IGBT 备件套件附带文档提供。

各机型切换 TIM 箔片的量产时间节点（整机生产）

机型切换生效日期

ACS800‑104 R7i & R8i（工业型） 2023‑01‑01

ACS800‑104LC R7i & R8i（工业与风电） 2024‑01‑01

ACS800‑04 R7 & R8 2024‑01‑22

ACS800‑104 R8i（风电） 2024‑03‑01

ABB DSW 工厂完成的所有 ACS800 EconoPACK + 模块维修，统一使用 TIM 箔片。

备件套件变更

IGBT 备件套件更新：移除导热硅脂，改为配置 TIM 箔片。

切换节奏：2024 年第二季度逐步切换，优先消耗库存内旧款带硅脂的 IGBT 套件。

文档列出一批更新后的 IGBT 模块备件料号，包含 FS 系列 IGBT 搭配 AGDR 驱动板的成套备件；其中料号3AXD50000948185为专门的 TIM 箔片版本备件套件。

TIM 箔片可单独订购：

料号3AXD50000724666，适配 ACS800‑104 (LC) R7i、R8i 机型。

选型提示：需要在 Drives Installed Base 的推荐备件栏目确认正确 TIM 箔片套件，刷新页面获取最新备件建议。
