ABB REL670（Relion 670 系列）线路距离保护装置
时间: 2026-10-28浏览次数：
ABB REL670（Relion 670 系列）线路距离保护装置
ABB REL670（Relion 670 系列）线路距离保护装置
模拟输入（Analog inputs）
TRM 变压器输入模块多种硬件版本：TRM_12I、TRM_6I_6U、TRM_7I_5U、TRM_9I_3U，对应不同数量电流、电压通道。
可设置参考相角通道PhaseAngleRef，作为相位计算基准。
必须录入：CT 一二次电流、VT 一二次电压，CT 星点极性。
双路 AD 采样架构：ADx_Low 低增益、ADx_Hi 高增益，扩大动态范围，同时两路采样互校验，AD 异常输出告警。
本地人机 HMI（Local HMI）
提供小尺寸文本 HMI、中尺寸图形 HMI两种面板硬件。
硬件组成
LCD 显示屏：中型图形屏支持绘制可编辑单线图 SLD，最多 12 页单线图；小屏只支持文本显示。
按键：分合闸 I/O 键、菜单、确认 E、取消 C、方向导航、Reset 复位、本地‑远方 L/R 钥匙开关；前面板隔离 RJ45 调试网口。
LED 指示灯
顶部 3 个状态 LED（Ready 就绪、Start 启动、Trip 跳闸）；
右侧 15 个可编程告警 LED：6 个红色跳闸指示，9 个黄色启动 / 告警指示。
LED 工作模式（6 种序列）
Follow‑S / Follow‑F：跟随输入信号，常亮 / 闪烁；
LatchedAck：锁存，需要手动确认复归；
LatchedColl：收集模式，多故障累计保存；
LatchedReset‑S 扰动自动复位模式：新故障自动清除上一次扰动告警；可配置扰动判定时间tRestart、信号最大持续时间tMax。
HMI 可配置项：语言、背光超时、对比度、事件排序（最新优先 / 最旧优先）、IEC/ANSI 符号字体。
IED 基础公共功能（全 670 系列通用）

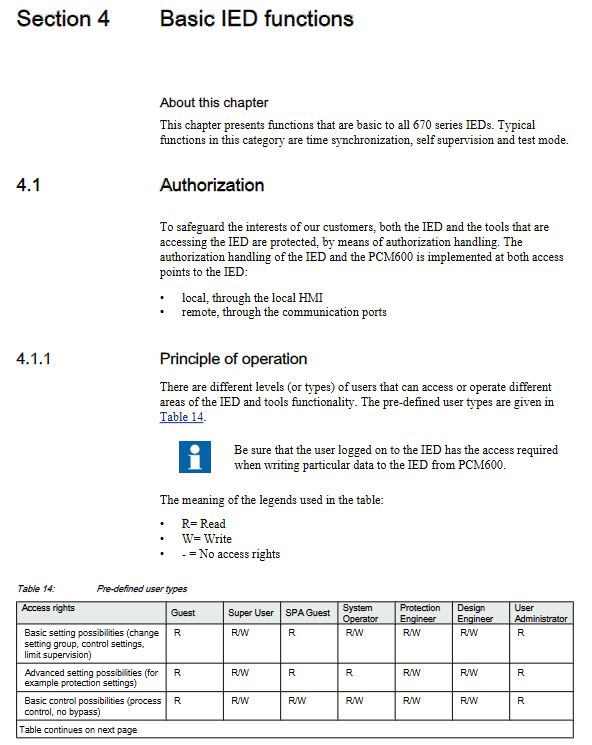

4.1 用户授权 Authorization
多角色权限模型：Guest 访客、SystemOperator 系统操作员、ProtectionEngineer 保护工程师、DesignEngineer 设计工程师、SuperUser 超级管理员、UserAdministrator 用户管理员。
权限区分：只读、基础设置、高级保护定值、应用逻辑组态、FTP 文件传输、用户账号管理。
用户账号只能在 PCM600 创建下载至装置；本地 HMI 仅执行登录登出；超时自动退回访客只读模式；密码最大 18 位字符。
4.2 整机自监视 Self‑supervision
持续监视：看门狗、AD 采样、IO 板卡、通讯、时钟、文件系统、运行时 Runtime 引擎。
输出两类总信号：FAIL严重故障、WARNING警告；硬件输出无源接点INTERNAL FAIL。
内部事件列表，循环保存 40 条故障记录；包含 IO 故障、LON/SPA/IEC61850 通信故障、时钟故障、设置变更告警。
4.3 时间同步 Time Synchronization
装置分为软件时钟（事件打时标）、硬件时钟（差动保护、AD 采样）两套时钟系统。
支持同步源：SNTP、IRIG‑B（光 / 电）、GPS、PPS 秒脉冲、LON、SPA、二进制分脉冲。
事件时标分辨率1ms；RTC 电容后备断电维持时钟最多 5 天。
支持夏令时 DST 设置；可把 IED 配置成为 SNTP 时间服务器。
IEC61850‑9‑2LE 过程总线必须配置硬件同步源（IRIG‑B/PPS）。
4.4 参数定值组 Setting groups
最多6 组独立定值组；可通过 HMI、远方后台、二进制输入硬接点切换激活组；
输入同时多组激活，编号小的组别优先级高；切换定值输出脉冲信号SETCHGD。
4.5 ChangeLock 变更锁定
调试完成启用后：禁止修改配置与保护定值；依然允许监视、读事件、录波、控制操作、切换定值组。可选择锁定 HMI、锁定通信口或者两者同时锁定，由二进制输入硬接点控制。
4.6 TestMode 测试模式
进入测试模式默认全部保护功能被封锁；可以单独逐个解除封锁进行单功能校验；
测试模式下可以选择禁止事件上送后台，避免大量测试事件污染 SCADA 数据库；
支持外部硬接点触发进入测试模式，适配 RTXP 测试端子。
4.7 信号矩阵工具 SMT
二进制输入 SMBI、二进制输出 SMBO、mA 模拟输入 SMMI、模拟量输入 SMAI；实现硬件 IO 与内部逻辑信号之间自由映射。
全套保护功能模块
5.1 差动保护 Differential protection
HZPDIF 单相差动（高阻抗差动）：用于母线等应用，高阻抗原理，抵御 CT 饱和，提供逻辑块、输入输出、整定参数。
5.2 阻抗（距离）保护 Impedance protection【REL670 核心功能】
支持四边形、姆欧 Mho 两类阻抗特性；专门针对串联补偿线路提供专用距离元件。
四边形距离元件 ZMQPDIS：相间、接地多段距离；负荷抑制、最小动作电流、选相逻辑；
串联补偿线路专用 ZMCPDIS：专门解决串补电容造成的阻抗倒向，特殊方向判断算法；
Mho 姆欧圆特性 ZMHPDIS；
选相元件：FDPSPDIS 固定角度选相、FRPSPDIS 可整定角度选相；识别相间故障、接地故障、三相故障，具备负荷侵入抑制。
功率摇摆检测 ZMRPSB、功率摇摆逻辑 ZMRPSL：区分真实故障和系统振荡；振荡时可以闭锁距离保护或者开放特定段；
极滑差保护 PSPPPM；合于故障 ZCVPSOF；相优先逻辑 PPLPHIZ。
5.3 电流保护 Current protection
包含完整过流后备保护，可独立使用，也作为距离保护后备：

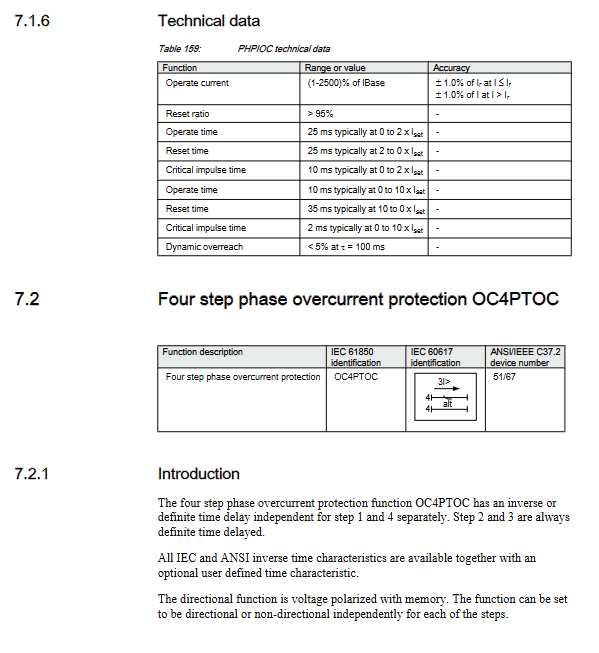

瞬时相过流 PHPIOC；4 段相过流 OC4PTOC，支持二次谐波励磁涌流闭锁；
瞬时剩余接地过流 EFPIOC；4 段方向接地过流 EF4PTOC（支持内部 / 外部极化）；
4 段负序过流 NS4PTOC；灵敏方向接地 SDEPSDE；
热过载 LPTTR；断路器失灵保护 CCRBRF；短引线保护 STBPTOC；极不一致保护 CCRPLD；
方向过功率、方向欠功率、断线检测 BRCPTOC。
5.4 电压保护 Voltage protection
两相段欠压 UV2PTUV、两相段过压 OV2PTOV；剩余过压 ROV2PTOV；过励磁保护 OEXPVPH；电压差动 VDCPTOV；失压检测 LOVPTUV。
5.5 频率保护 Frequency protection
欠频 SAPTUF；过频 SAPTOF；频率滑差 df/dt SAPFRC，用于低频减载场景。
5.6 多功能通用保护 CVGAPC
12 组通用电流电压保护，可自定义判据，实现各类特殊逻辑。
5.7 二次回路监视 Secondary‑system supervision
CCSRDIF CT 电流回路监视，检测 CT 断线；
SDDRFUF PT 熔断器失效监视，利用负序、delta 电压‑delta 电流算法识别 PT 故障，闭锁电压相关保护。
控制功能 Control
检同期 / 检无压 SESRSYN：合闸同步条件判断，电压、相角、频率条件可整定；
自动重合闸 SMBRREC：多次重合闸，支持不同故障类型的时间序列逻辑；
间隔控制 APC、Bay 控制 QCBAY；开关控制器 SCSWI；断路器 SXCBR、隔离开关 SXSWI 逻辑节点，遵循 IEC61850；
完备联锁逻辑库：母联、母隔离开关、1½ 断路器接线、双断路器间隔、线路间隔、变压器间隔预定义联锁逻辑框图；支持硬接点联锁 + GOOSE 网络联锁。
纵联 / 通道通信逻辑 Scheme communication（线路保护关键）
实现距离、接地保护的纵联保护逻辑：
ZCPSCH 通用纵联逻辑：允许欠范围、允许超范围、闭锁、解除闭锁、直接跳闸 Intertrip；
ZC1PPSCH 分相式纵联；
电流反转逻辑 ZCRWPSCH、弱馈 WEI 逻辑：解决环网、双端电源故障电流反转，弱电源侧保护问题；
本地加速逻辑 ZCLCPLAL；接地故障纵联 ECPSCH；接地电流反转与弱馈 ECRWPSCH。
自定义逻辑 Logic 功能块库
提供大量可自由组态的基础逻辑单元，用户搭建自定义逻辑： 布尔：AND、OR、NOT 反相 INV、XOR 异或； 定时器：普通 TIMER、脉冲定时器 PULSETIMER、可整定 TIMERSET；SR‑MEMORY 置位复位记忆；LOOPDELAY 回路延时； 数据转换：16 位布尔转整数 B16I；整数转布尔 IB16 等。
监测、录波、故障定位 Monitoring
测量量：三相电流电压、序分量、有功无功、功率因数；
故障定位 LMBRFLO：阻抗算法计算故障点距离，支持补偿 / 非补偿线路模型；
事件记录 Event list、扰动报告 Disturbance report；COMTRADE 格式故障录波；跳闸值记录；计数器；事件计数器。
计量 Metering
脉冲计数 PCGGIO；电能、需量计算 ETPMMTR 模块。
通信系统 Station & Remote communication
IEC61850‑8‑1 站总线：MMS、GOOSE；支持 GOOSE 接收发送实现间隔间联锁；
IEC61850‑9‑2LE 过程总线接收 MU 采样；
传统协议：IEC60870‑5‑103、LON、SPA 总线；
硬件通讯板卡：OEM 光以太网、SLM 串口 LON 板卡、GTM GPS 对时板卡、LDCM 线路差动通信板卡；
支持 PRP/HSR 网络冗余。
硬件硬件模块 Hardware
REL670 模块化插拔架构，主要板卡：
CBM/UBM 背板；NUM 数字处理 CPU 板；PSM 电源模块；
TRM 互感器输入板；ADM 模数转换带同步；
BIM 二进制输入；BOM 固态输出；IOM 混合 IO；MIM 毫安模拟输入；
通讯板 SLM、OEM 光网口、LDCM 线路通信、GTM‑GPS 时钟、IRIG‑B 对时板。
安装方式：19 英寸机架、面板嵌入式、壁挂；多种机箱尺寸。
完整端子接线图、机械尺寸图纸在手册后半部分。
