ABB REM543 / REM545 电机 / 发电机保护测控装置
时间: 2026-10-28浏览次数：
ABB REM54电机终端排障引言：REM54不是普通馈线保护，排障要先看“机器终端”的整体性ABB REM 543和REM 545属于REM 54_系列旋转机
ABB REM54电机终端排障
引言：REM54不是普通馈线保护，排障要先看“机器终端”的整体性
ABB REM 543和REM 545属于REM 54_系列旋转机器终端，面向中小型柴油、水电、汽轮发电机及发电机—变压器组，也用于泵、风机、磨机、破碎机等大中压同步电机和异步电机的启动与运行保护。与馈线保护不同，REM54把保护、控制、测量、状态监测、PLC逻辑和通信集成在一个装置内，模拟输入既可以接常规电流/电压互感器，也可以接ABB的Rogowski线圈和电压分压器。装置还有虚拟模拟通道，用相电流、相电压计算中性电流和残压。
现场出现“电机启动跳闸”“发电机差动误动”“接地保护不动作”“重合闸/控制命令失败”“通信中断”时，不能只查一个定值。REM54的排障应遵循“先看自检与电源，再核对模拟输入与传感器，随后查保护功能与差动/接地逻辑，最后查控制、通信和整机替换”的顺序。尤其要注意：REM54的部件是整机一起校准的，文档明确说明不单独提供备件，故障时应咨询供应商，不能像普通插件那样只换一块板。
先看自检、电源和温度：Ready灯闪与IRF码是第一手信息
REM54具有较完整的自检系统，监视RAM、ROM、参数存储器、CPU看门狗、电源、数字I/O模块、HMI模块、RTD/模拟输入模块、内部通信总线、A/D转换器和模拟多路复用器等。检测到内部故障时，绿色Ready指示灯开始闪烁，HMI出现故障文本，同时自检输出继电器动作，并闭锁保护跳闸输出。此时应先读取主菜单中的IRF故障码，记录故障类型，再决定是否断电检查。不要直接反复复位，否则可能丢失故障信息。
电源方面，REM54需要可靠的辅助电压。PS1/240V支持110/120/220/240V AC或110/125/220V DC；PS1/48V支持24/48/60V DC。电源模块有低辅助电压指示：当电源电压低于电源模块最低额定直流输入约10%时，内部ACFail信号动作。该信号可在配置中连接到任意信号输出。若现场出现“装置反复重启”“Ready灯异常”“保护不定时闭锁”，应检查辅助电源纹波、瞬时中断和电池电压。文档给出辅助直流中断时间：110V时小于50ms、200V时小于100ms不应复位；若实际中断超过该范围，应查电源回路和后备电源。
REM54还有内部过温监视，机壳内温度升到约+78°C（+75…+83°C）时发出过温信号。若夏季柜内温度高、装置频繁报过温，应检查柜内通风、滤波器堵塞和安装间距，而不是调整保护定值。
模拟输入与传感器：REM54排障中最容易“接错”的部分
REM54根据硬件版本有两种模拟输入方案：硬件号REM54x_xxxAAAA/CAAA/AAAB配置为匹配变压器；REM54x_xxxAABA/CAAB/AABB配置为匹配变压器和传感器输入。传感器输入可接Rogowski线圈或电压分压器，通过屏蔽双BNC连接器接入。未使用的传感器输入必须用专用连接器短接，否则可能引入干扰或导致测量异常。
常规互感器方案应核对CT/VT变比、极性、星点接地和二次负载。传感器方案应核对传感器方向、屏蔽层接地、连接器紧固和通道缩放因子。REM54的每个模拟通道可单独设置缩放因子，1.00表示被保护设备额定值与测量设备额定值一致；若CT/VT变比或传感器比例与装置设置不一致，过流、差动、阻抗和功率保护都会出现系统性偏差。
REM54还有虚拟模拟通道，用于在传感器方案下计算中性电流和残压。文档特别提醒：需要灵敏接地故障保护时，不建议用数值相加的相电流替代芯平衡CT；通常接地定值低于额定值10%时，应使用芯平衡CT。现场若出现“小电流接地故障不跳”或“接地保护频繁误动”，应先确认是专用零序CT还是数值计算通道，再查定值和接线。用三相加和计算零序，在CT饱和、干扰或不平衡负载下容易失真，不能把它当成万能替代。
保护功能排障：过流、电压控制过流、差动、欠励磁与低阻抗

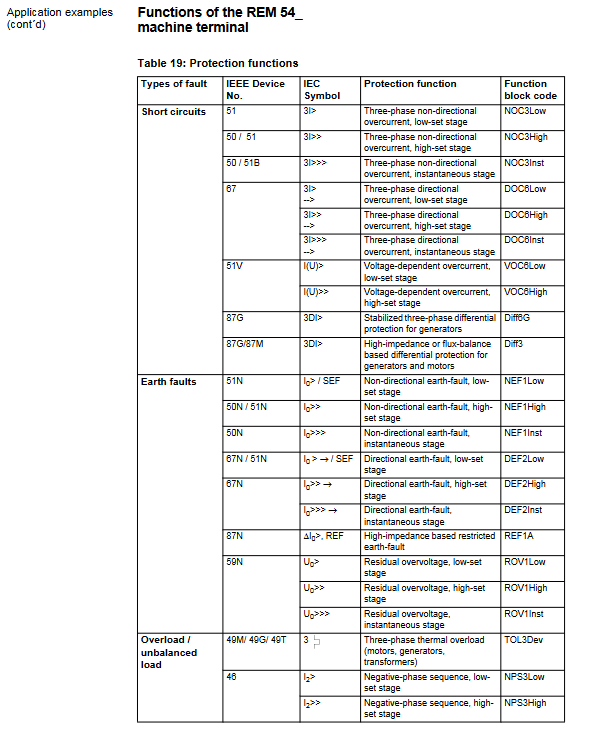

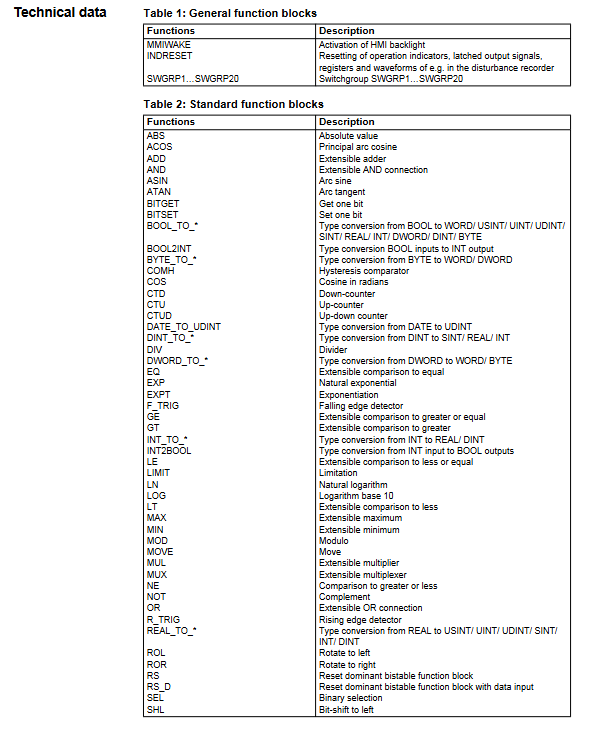

REM54的保护功能块相互独立，各有定值组和数据记录。典型电流保护可用Rogowski线圈或常规CT，电压保护可用分压器或VT。排障时应先确认功能块是否投入、定值组是否正确、测量模式是峰值还是基波，以及跳闸输出是否被自检或外部闭锁。
过流与电压控制过流。 NOC3Low/High/Inst用于三段非方向过流；DOC6Low/High/Inst用于方向过流；VOC6Low/High为电压控制过流，支持电压阶跃、电压斜率或输入阶跃控制，并可在低电压时降低启动电流倍数。若电机启动时过流误动，应检查VOC的电压限制、电流倍数和启动时间；若短路时拒动，应检查启动电流、时间倍数、测量模式和CT变比。方向过流还要核对基本角φb、方向正/反和电压接线。
差动保护。 REM54提供Diff6G稳定式发电机差动、Diff3高阻抗或磁平衡式发电机/电机差动、REF1A高阻抗 restricted earth fault。差动排障的核心是CT极性、变比、二次接线和稳定电阻/稳定参数。Diff6G有基本定值、启动比率、折点1/2和瞬时段；Diff3有基本定值和延时。若区外故障差动误动，应查CT极性是否统一、差动CT是否同变比、稳定电阻是否按计算配置、二次回路是否多点接地。若区内故障拒动，应查差动电流门槛、制动特性和CT饱和。高阻抗差动还要检查外部稳定电阻和金属氧化物变阻器。
欠励磁与低阻抗。 UE6Low/High为欠励磁保护，采用阻抗圆特性，可设置圆心偏移、圆直径、顶部距R轴距离和测量模式。UI6Low/High为三相低阻抗保护，Z定值0.01…60 p.u.，可作为线路后备。若欠励磁误动，应查PT电压、CT极性、圆特性参数和测量模式；若低阻抗拒动，应查Z定值、相别选择和电压/电流回路。
热过载、负序与频率。 TOL3Dev用于电机、发电机和变压器热过载，需选择设备类型、启动电流、允许启动时间、冷态启动次数、环境温度、冷却/加热时间常数和重启抑制温度。若电机频繁热跳，应查设备类型是否选错、环境温度传感器是否接入、时间常数是否与厂家数据一致。NPS3Low/High用于负序过流，需设置负序启动值、时间常数K、冷却时间和相数。Freq1St1…5用于欠频/过频和df/dt，可设置欠压闭锁。若频率保护误动，应查电压幅值是否低于闭锁值、频率测量是否受变频器干扰。
功率与启动监督。 OPOW6St1…3为方向过功率，UPOW6St1…3为欠功率/逆功率，需设置功率方向、启动功率、延时和测量模式。MotStart用于电机启动监督，支持I²t、I²t&Stall，可记录启动次数、重启允许时间和堵转输入。若电机启动失败但热保护未动作，应查MotStart的启动电流、允许启动时间、重启抑制和堵转信号。
控制、跳闸回路监视与状态监测：不能只看保护跳闸
REM54的控制功能包括断路器控制、隔离开关控制、三态隔离开关、对象指示、MIMIC动态数据点、报警通道、On/Off开关和逻辑控制位置选择器。控制功能必须与HMI的MIMIC配置关联，否则本地无法正确指示和操作。若现场“保护动作但断路器未跳”，除了查保护跳闸输出，还要查HSPO/PO/SO输出类型、控制回路电源、辅助触点和跳闸回路监视。
CMTCS1/CMTCS2为跳闸回路监视，基于恒流注入监视跳闸回路完整性。若报跳闸回路故障，应查跳闸线圈、辅助触点、端子排、控制电压和监视回路电流。CMCU3/CMVO3监视激励电流/电压输入回路；CMBWEAR1/2监视断路器电磨损；CMTIME1/2为操作时间计数器；CMTRAV1为断路器行程时间；CMSCHED为定期维护；CMGAS1/3为气体压力监视。状态监测数据应结合事件记录和录波一起看，不能只看单个报警。
数字输入为电压控制、光电隔离，可反相，可设置滤波时间；部分数字输入可编程为脉冲计数器，频率范围0…100Hz。数字输出分为HSPO高速功率输出、PO功率输出和SO信号输出。HSPO双极触点适合跳闸和断路器控制；SO为普通信号触点，不能控制断路器这类重负载。若控制命令时有时无，应查输出类型是否选错、触点容量是否足够、数字输入滤波和振荡抑制是否过强。
通信与配置：SPA、LON、Modbus和外部显示
REM54有三个串口：前面板光口RS232用于PC配置，使用SPA总线；后部X3.2为9针RS232，可选SPA或Modbus RTU/ASCII；后部X3.3为9针RS485，可选SPA或LON。光纤隔离需RER123（SPA）或RER103（SPA/LON）。Modbus需第三方全隔离RS232/RS485转换器，文档列有Phoenix转换器和专用电缆。X3.4为RJ45，用于外部显示模块，且外部显示模块需要与主机同源的独立辅助电压。
通信排障应先物理层：光纤、连接器、转换器供电、波特率；再链路层：地址、协议选择、主从设置；最后应用层：事件表、参数表、SCADA点表。若LON互锁不动作，应查LON网络变量绑定和LNT配置；若Modbus读不到数据，应查协议选择、转换器隔离和电缆。配置工具包括CAP501/CAP505、Relay Configuration Tool、Relay Mimic Editor和LON Network Tool。参数可本地HMI设置，也可用CAP501或SMS510外部设置。更换装置后必须重新下载配置和定值，核对MIMIC、报警LED、事件和通信映射。
整机替换：REM54不能只换一块板
REM54文档明确说明，为保证操作精度，所有部件是一起校准的，产品作为整体，不单独提供备件；故障时应联系供应商。替换或改造时，不能只看“REM543/REM545”型号，还要核对完整订货号。订货号标识机器类型、软件版本、功能等级（M电机/G发电机）、硬件号、辅助电源（A为PS1/240V，C为PS1/48V）、传感器/变压器输入（A无传感器，B有传感器）和显示（A固定显示，B外部显示模块）。显示语言由软件号后缀决定，如001英语—德语、002英语—瑞典语、003英语—芬兰语、009英语—俄语。Modbus选项也需按订货确认，部分资料标注仅REM543。
替换前应核对：数字输入输出数量（REM543为15路DI，REM545为25路DI；TCS输入2路；电源输出和信号输出数量不同）、RTD/模拟模块是否存在、模拟输出4路0…20mA、传感器输入是否需要短接、外部显示模块电缆和辅助电源、通信模块和协议。更换后应做二次注入、差动极性、跳闸传动、TCS、通信点对点和HMI MIMIC核对。不能把旧装置的配置直接套到新硬件号上，否则传感器/变压器输入和I/O映射可能不一致。
现场排障清单
Ready灯闪、IRF码出现。 记录IRF码，查电源、自检模块、I/O和RTD模块，保护跳闸已闭锁，不要强行投运。
模拟量偏差大。 查CT/VT变比、传感器比例、通道缩放因子、未用传感器输入是否短接、屏蔽和接地。
差动区外误动。 查CT极性、变比、稳定电阻、二次多点接地、Diff6G/Diff3/REF1A定值和制动特性。
小电流接地不跳。 查是否用芯平衡CT；低于10%额定值的灵敏接地不建议用三相加和替代。
电机启动跳闸。 查VOC电压控制、TOL3Dev设备类型和时间常数、MotStart启动监督、启动次数和重启抑制。
跳闸回路报警。 查CMTCS1/2恒流监视回路、跳闸线圈、辅助触点、控制电压和端子。
通信中断。 查前面板/后部端口、RER123/RER103、转换器、协议、波特率、LON绑定和Modbus点表。
整机更换。 核对完整订货号、硬件号、电源、传感器/变压器输入、显示语言、Modbus选项和I/O数量；更换后重新校准试验。
