ABB SUE 3000 高速电源切换装置操作说明
ABB SUE 3000 高速电源切换装置操作说明
总体说明与安全要求
适用人员：必须受过专业培训电气工程师，不允许非专业人员安装调试；设备仅限户内安装，遵循 VDE、IEC 相关规范。
版权免责：未经 ABB 书面许可不得复制文档；错误操作造成损坏厂家不予负责，维修必须使用原厂备件。
缩写定义：CT 电流互感器、DSP 数字信号处理器、FUPLA 功能块编程语言、RHMI 远程人机单元、LON、SPABUS、Modbus‑RTU 等。
典型一次主接线两种模式
模式 1：两台馈线断路器，单母线，一用一备；故障时把负荷快速切至备用馈线。
模式 2：两路馈线加母联断路器三开关接线，母联实现两段母线互投。
投运前提：两路馈线尽量独立；需要采集两路馈线、母线电压，馈线电流；采集断路器辅助触点位置信号。

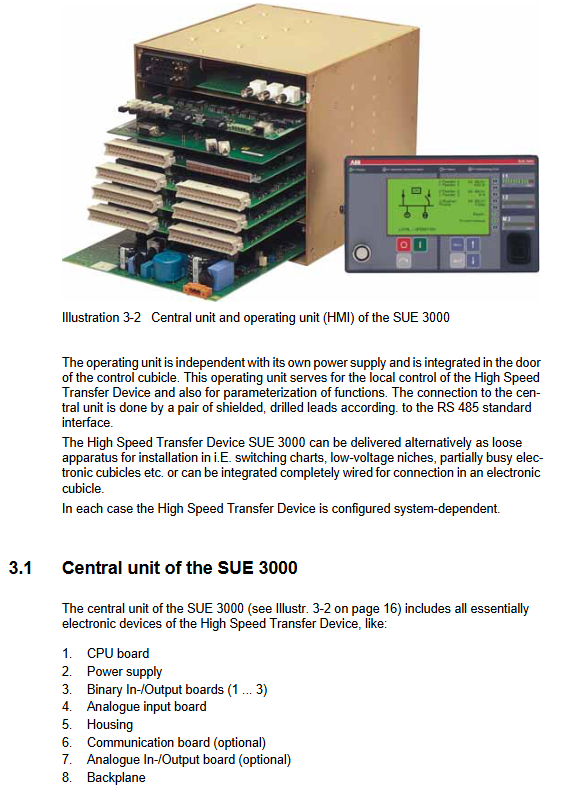

硬件结构
中央单元（主机）：包含 CPU 主控板、DSP 数字信号处理板、电源、多块二进制 I/O 板、模拟输入板；可选通信板、模拟输出板。
DSP 负责模拟量采集、相角 / 频率计算；MCU 负责逻辑控制、通讯；内部 CAN 总线完成板卡数据交互。
二进制 I/O 有两种硬件版本：机械继电器输出版本、固态静态继电器版本。
HMI 人机单元（RHMI）：独立柜门安装单元，自带辅助供电；通过RS485 屏蔽双绞线和主机通信，最大线缆长度 100m。
硬件组成：背光 LCD 显示屏、操作按键、三色可编程 LED、3 条模拟量 LED 光柱、光学 RS232 调试口、电子钥匙传感器。
LCD 分为左右两区域：左侧一次单线图 SLD，右侧文本数据 / 菜单。
4 个系统状态 LED：Ready 装置就绪、Network Communication 网络通讯、Alarm 报警、Interlocking Error 联锁故障。
电子钥匙分两类：控制钥匙（本地 / 远方 / 禁止控制）、保护参数设置钥匙（SET/OPERATIONAL），权限隔离，防止误改定值。
工作原理、接口与切换模式
3.1 外部接口
断路器接口：取断路器 NO/NC 无源辅助接点做位置判断；做异或逻辑校验，位置不一致装置报故障，禁止切换；监视断路器弹簧储能、手车工作位置；输出分合闸控制命令；线圈断线监视，控制回路故障直接置 “Not Ready” 禁止切换。
模拟量测量输入：两路馈线电压、母线电压、馈线电流；DSP 持续计算相角差、频率差、电压幅值，实时判断是否满足快切条件。
切换启动方式（3 种，互不同优先级）1）保护启动：外部保护接点，方向闭锁，高优先级，用于馈线故障跳闸联动切换； 2）欠压启动：装置内部测到母线欠压，或外接欠压继电器接点； 3）手动启动：HMI 本地或者远方开入，优先级最低。
远方控制与遥信
遥信：全部状态以无源接点输出，包括就绪 / 未就绪、各类切换完成信号、故障告警、负载切除信号。
遥控：开入接点实现装置投退、手动切换、复归闭锁；遥控脉冲≥100ms。
3.2 上位通讯（三选一通讯板，硬件互斥）
SPABUS（ABB 私有总线）：主从轮询，支持光纤，环形 / 星形拓扑。
LON（LAG1.4）：ABB 变电站自动化标准总线，支持横向设备 GOOSE 类网络变量，接入 MicroSCADA Pro；支持 VATS 高精度对时（1ms）、普通网络对时（10ms）。
Modbus‑RTU：RS485 / 光纤接口；支持事件缓存、故障录波 COMTRADE 格式上送。
3.3 四种自动切换模式（装置根据电压相频条件自动选择）
判定快切 4 个门槛（出厂默认）：相角 ±20°；频率差＜1Hz；备用电源＞80% Un；母线电压＞70% Un。
Fast Transfer 快速切换两路电源同步条件满足，同时发出分、合闸命令。可设置 0‑30ms 命令偏移，补偿断路器分合闸时间差；会出现短暂无流间隙或者短暂并联。
1st phase coincidence 首相重合切换不同步，先跳开工作电源，预测电压差过零点，在电压差最小时刻合上备用电源；要求断路器动作总时间＜100ms，母线频率滑差最大 15Hz/s。
Residual voltage‑dependent 残压切换跳开工作电源，待母线残压衰减到设定值（默认 40% Un），合上备用电源，不考虑相角。
Time‑delayed 延时切换后备安全模式；测量 PT 故障无法获取母线电压时，固定延时（默认 2s）后合备用电源。
附加功能
Decoupling 解耦保护：快切时，如果待分断路器拒分，两路电源并联超过设定时间（默认 100ms），立即再跳刚合上的备用开关；装置闭锁需要人工复归。
Load‑shedding 负荷切除输出：非快速切换时输出接点，跳次要负荷，给电机类设备重启做准备。
外部联锁开入：过电流闭锁切换、PT 小开关位置监视、允许 / 禁止某方向切换、禁止残压 / 延时切换等。
HMI 本地操作与菜单体系
HMI 有两套钥匙权限，不同权限限制菜单读写。
主要菜单页面
SUE 总览页：单线图 SLD，显示各馈线电压电流、相角、同步状态、装置 Ready 状态。
Commands 命令页：装置投退、手动触发切换。
E‑Key status 电子钥匙状态：设置控制模式（本地 / 远方 / 本地 + 远方 / 禁止控制）；保护模式 SET（可改定值）/OPERATIONAL（运行禁止改定值）。
Alarms 报警页：最多 4 页报警，可锁存，需要复位清除。
Measurements 测量页：频率、频差、运行小时数等实时量。
Reset 复位页：复位报警、最大量、电度、断路器计数、故障录波、事件计数器；部分复位需要 SET 保护钥匙。
Events 事件页：保存最多 50 条切换事件，带时间戳，循环覆盖。
Protection 保护页：查看 / 修改欠压保护等参数；参数可以永久保存、临时保存、放弃修改。
Control 控制页：各类切换时间、方向使能等控制参数。
Service 服务页：固件版本、通讯地址、LCD 对比度、系统时钟、FUPLA 循环周期统计。
Test 测试页：LCD、LED、按键自检；一次设备测试模式（会屏蔽联锁，风险操作）。
前面板光学口：笔记本电脑接光学‑RS232 电缆，实现配置上下载、读取录波数据。
PC 配置软件（SUE3000CONF）
5.1 软件环境
运行 Windows2000；安装后可选择英 / 德 / 意 / 捷克语言；项目后缀.sue，配套 bak、wir、lst 等附属文件。
5.2 核心功能：FUPLA 图形化功能块编程
拖拽功能块，连线搭建逻辑；应用循环周期必须≤15ms，否则装置不能可靠动作。
HSTD 核心功能块：包含全部数字输入、数字输出、所有切换参数设置窗口（通用、断路器、控制、监视、时间、模拟量、事件、引脚）。
可配置：断路器分合闸命令偏移、解耦延时、相角阈值、频率阈值、残压门槛、负荷切除延时、各个方向切换模式使能。
故障录波 Fault Recorder
最多 7 路模拟量、32 路数字开关量记录；采样率 1.2kHz；故障前 100‑2000ms，故障后最长 4900ms；循环缓存；导出为 COMTRADE 格式，用 WINEVE/REVAL 软件分析录波波形。
软件操作：工程新建 / 保存；配置下载到装置（下载期间装置停止工作）；从装置上载配置；导出开入开出状态、测量值；连续周期采集数据保存为文本。
下载前软件自动校验工程：I/O 资源、DSP 负载、连接数量、循环时间等。
安装、接线、投运、维护
安装布线：主机安装控制柜内；HMI 柜门开孔安装；模拟信号、通讯必须屏蔽电缆；系统完整保护接地，满足 EMC 抗干扰。
接线检查清单：CT 回路、PT 回路、辅助电源、跳闸回路、二进制输入回路；检查断路器辅助接点。
投运分两步
冷调试（不带一次高压）：全部逻辑、联锁、切换时序测试；
热调试（带实际负荷）：带电实际切换试验。
维护：手册提供备件清单；区分机械继电器 I/O 版本和固态 I/O 版本的维护注意。
告警、事件、技术数据
告警事件：Ready/Not‑Ready、相角超限、频差超限、备用电源失压、母线电压异常、控制回路故障、解耦动作、各类切换完成事件。

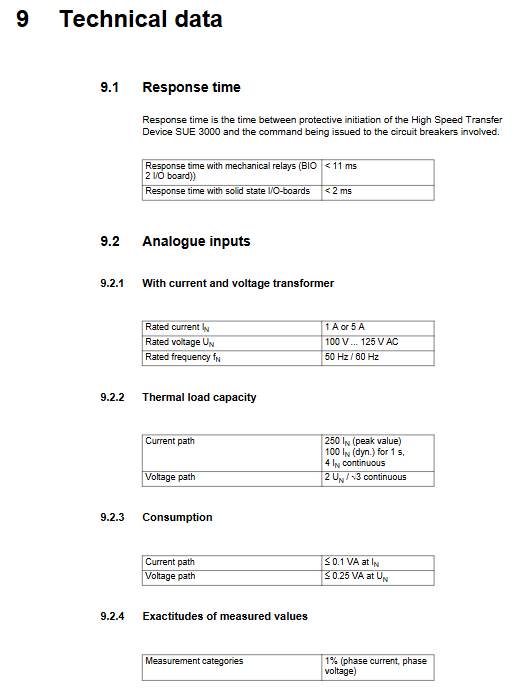

硬件技术参数
供电：48‑220VDC；
I/O：模拟输入 16bit AD；二进制输出分机械继电器 / 固态；
环境温度；EMC 满足工业、变电站标准；
通讯：SPABUS / LON / Modbus RTU 三选一。
