ABB REF630 馈线保护测控装置
时间: 2026-10-28浏览次数：
ABB REF630 馈线保护测控装置
ABB REF630 馈线保护测控装置
四种出厂预置配置
出厂提供 4 套预配置模板，可直接修改使用；也可订购空白 N 配置完全自定义工程逻辑，通过PCM600 软件完成组态、信号矩阵、单线图、通讯配置。
配置代号 用途 核心特征
A 开环 / 闭环馈线 基础馈线保护，含重合闸
B 径向架空 / 电缆混合馈线 配网架空线路典型配置
C 环网 / 网状馈线 带距离保护、纵联保护逻辑
D 母联保护 母联间隔保护控制
N 空白配置 无预设逻辑，全部自定义
全套保护功能
1）电流类保护
三相无方向过流：低段、2 组高段、瞬时段；支持 IEC/ANSI 反时限、定时限。
三相方向过流：低段 ×2，高段 ×1。
接地故障保护（适配各种中性点接地方式：不接地、经消弧线圈、电阻接地）
无方向接地保护：低、高、瞬时；
方向接地保护多实例；
导纳接地保护、零序功率方向保护、瞬时 / 间歇接地故障保护（消弧线圈系统专用）；
负序过流保护 2 套、断相保护；
三相热过载保护（电缆 / 架空线路热模型）；
励磁涌流检测，实现二次谐波闭锁；
断路器失灵保护 2 套。
2）电压、频率保护
三相过压、三相欠压；正序 / 负序过压欠压；零序过电压；
频率保护：过频、欠频、df/dt 滑差；
低周减载与负荷恢复。
3）高级保护（REF630 特色，REF620 无）
距离保护 DSTPDIS：四边形、圆特性阻抗元件；支持相间、接地距离；具备负荷抑制、选相；
故障定位 SCEFRFLO：基于阻抗算法计算故障距离，估算故障电阻，精度约线路全长 ±2.5%；适用于辐射型线路；
手合故障加速 SOTF；
纵联保护逻辑：零序方向纵联、距离纵联，支持允许式、闭锁式通信逻辑；包含弱馈、电流反向逻辑，适配环网。
4）通用功能
12 组多功能模拟保护 MAPGAPC，可自定义逻辑判据。
控制功能
断路器控制（2 套实例）；最多 4 台隔离开关、2 台接地开关控制；支持手动设备位置采集；
检同期 / 检无压 SYNCRSYN，用于合环、并列操作；
多次自动重合闸（DARREC）；
本地‑远方切换；支持硬接点强制本地（检修闭锁远方操作）；
联锁逻辑：既支持硬接线，也支持GOOSE 网络信号实现间隔之间联锁，减少二次电缆；
I/O 不足时可外接 RIO600 远程 I/O，通过 GOOSE 通信扩展点数。
测量、电能质量
电气量测量：三相电流电压、零序、正 / 负序分量；有功、无功、视在功率、功率因数；双向有功无功电能；频率；负荷需量。
电能质量监测
电压波动、电压不平衡度；
电流、电压谐波（最高 20 次），THD 总谐波畸变、TDD 总需求畸变；
可选 RTD/mA 模块：接入温度、压力等外部模拟传感器。

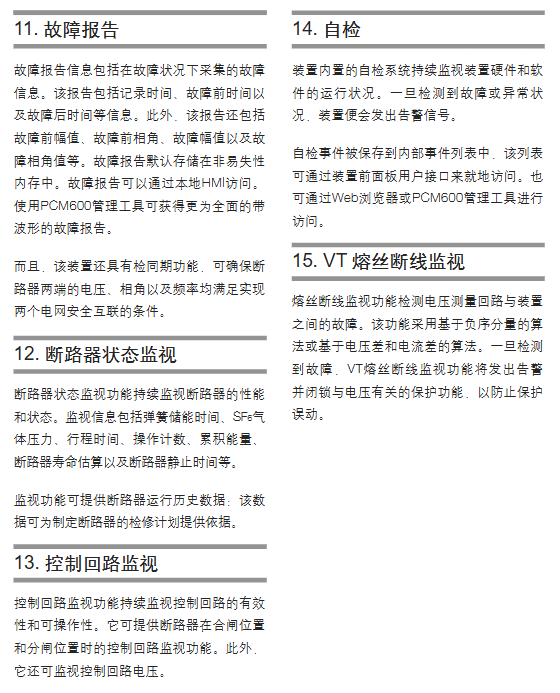

录波、事件、故障记录
故障录波：最多 40 路模拟量、64 路开关量；COMTRADE 标准格式，最多保存 100 组录波；支持模拟量、开关量边沿 / 越限触发。
SOE 事件顺序记录，带毫秒级时标，非易失存储；
故障报告：保存故障前、故障后波形、幅值、相角，故障类型；
负荷曲线记录，统计长期负荷变化。
设备监视与自检
断路器状态监视：记录分合闸时间、弹簧储能、SF6 压力、操作次数、断路器寿命评估，用于状态检修；
跳闸回路监视 TCS，监视跳合闸回路断线、控制电源丢失；
PT 熔断器断线监视（负序、电压差‑电流差双算法，检测 PT 二次故障，自动闭锁电压相关保护）；
CT 电流回路监视，检测 CT 二次断线、短路，告警并闭锁相关保护；
装置整机软硬件自检；直流电源监视；
用户权限管理：多角色密码，区分浏览、操作、工程师、管理员，保护 HMI、WebHMI、PCM600 访问安全。
硬件 I/O 配置
模拟输入
两种模拟输入硬件方案：传统互感器 CT/VT；或者外接 RTD/mA 模块。
相电流：1A/5A；灵敏零序电流 0.1/0.5A；
电压输入：100‑120V；
RTD 模块：8 路 RTD 热电阻，4 路 0‑20mA 输出。
开关量 BI/BO
4U 机箱：基础 14 入 9 出，最多扩展至 32 入 27 出；
6U 大机箱：最多扩展50 入 45 出；
开关量输入阈值软件可整定：15‑221V DC；
继电器输出区分普通信号输出、大功率 TCS 输出。
机箱选型：4U 标准机箱；6U 机箱用于需要大量开关量输入输出的复杂间隔。

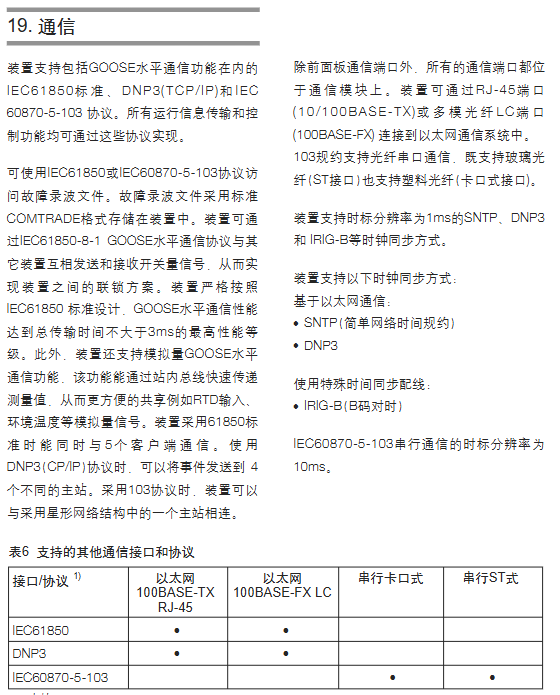

通信能力
支持协议：IEC61850（GOOSE 二进制 + 模拟量 GOOSE）、DNP3 TCP / 串口、IEC60870‑5‑103。
硬件接口：RJ45 电口、LC 多模光纤；ST 光纤串口；前面板调试网口。
网络冗余：PRP 并行冗余、HSR 高可靠环网、RSTP 自愈环网；GOOSE 性能最高等级，总传输时间≤3ms。
对时：SNTP 网络对时；IRIG‑B 硬件 B 码对时；时间戳分辨率 1ms。
Web‑HMI 网页人机界面：浏览器访问，默认关闭；可设置只读模式，查看数据事件录波；不能做逻辑组态。
系统集成：和 COM600 网关、MicroSCADA Pro、System 800xA 整套 ABB 自动化平台协同工作。
本地人机 HMI
320×240 单色图形 LCD；支持可编辑单线图 SLD，显示一次主接线、设备状态、实时测量；
多个双色可编程 LED 告警灯；可编程面板按键；分闸 / 合闸硬操作按钮；
HMI 分为一体式（4U 机箱）、分体式：分体式 HMI 安装在柜门，主机本体放在开关柜低压室，使用 1‑5 米专用电缆连接。
安装、机械、环境参数
机箱规格：
4U 机箱：高 177mm；6U 机箱：高 265.9mm；深度 249.5mm；
安装方式：嵌入式（屏装）、半嵌、壁挂、19 英寸机架；支持和 RTXP 测试端子配合 19 英寸机柜安装；
防护：前面板 IP40；背板端子 IP20；分体 HMI 前面 IP42；
工作温度：‑25℃～+55℃连续运行；短时‑40～+85℃；存储‑40～+85℃；海拔最高 2000m；
供电：AC 100‑240V；DC 48‑250V；最大功耗 35W；
EMC 满足 IEC60255 全套继电保护抗扰度；CE，RoHS 合规。
选型订货
订货编码为长串字符，关键选型项：
机箱：4U (S/U) /6U (T/V)；IEC 标准；馈线 F；
模拟量板卡（CT/VT，是否带灵敏零序 CT）；
I/O 板卡数量，是否配置 RTD‑mA 模块；
通信板卡：电口 / 光纤 LC/ST；支持的协议组合；
HMI：一体式 / 分体式（1‑5m 电缆） / 无面板；
功能选件：距离保护、故障定位、检同期、电能质量；
电源类型；语言（中英双语可选）。
配套软件工具
PCM600：核心工程软件；完成全部参数整定、信号矩阵、应用逻辑、GOOSE 配置、HMI 单线图编辑；上传下载录波、事件。
IED 连接包（Connectivity Package）：提供数据模型、SCD 相关模板，用于后台系统接入。
Web‑HMI：监视浏览，不支持组态。
