ABB REF620（Relion 620 系列）馈线保护测控装置
时间: 2026-10-28浏览次数：
ABB REF620（Relion 620 系列）馈线保护测控装置
ABB REF620（Relion 620 系列）馈线保护测控装置
总体介绍
两大硬件配置版本
配置 A：传统 CT/VT 输入（常规电流电压互感器）；
配置 B：支持组合式传感器（Rogowski 线圈等）输入。
出厂带有默认示例配置，仅作参考，工程应用必须使用 PCM600 软件重新做工程配置；可使用信号矩阵、图形化应用逻辑搭建定时器、触发器、时序逻辑，适配不同现场需求。

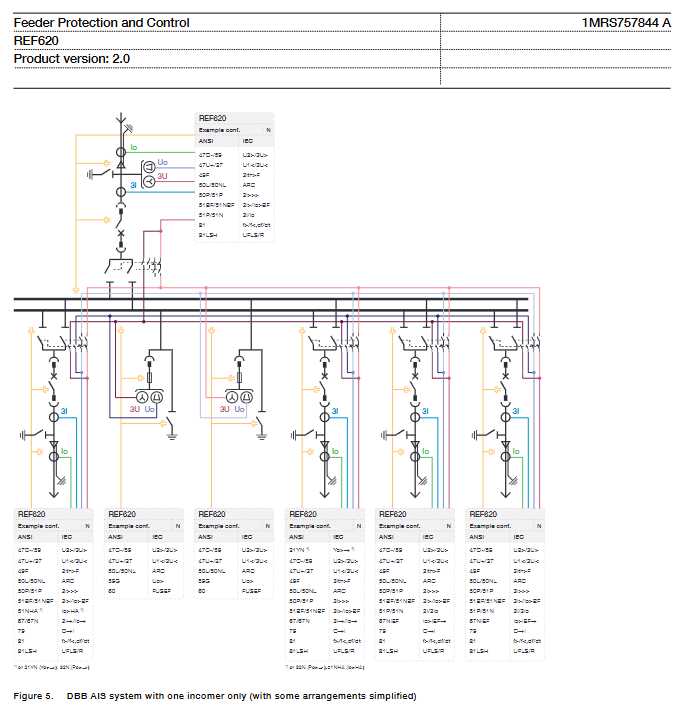

应用场景：中性点不接地、电阻接地、阻抗接地配电网；支持单母、双母、多断路器多种主接线；可实现环网、网状网络保护逻辑；I/O 不足时可外接 RIO600 远程 I/O 模块扩展点数。
配套系统工具：PCM600（IED 管理软件），完成参数、逻辑、HMI 画面、通讯配置；可搭配 COM600 网关、MicroSCADA Pro、System 800xA 组成完整变电站自动化系统。
全套保护功能
支持 IEC、ANSI 多种保护曲线，定时限 / 反时限可选；大量功能可多实例复用。
过电流保护
三相无方向过流：低段、高段（2 组）、瞬时段；
三相方向过流：低段 ×2、高段 ×2。
接地故障保护（重点，配网应用）
无方向接地故障：低段 ×2、高段 ×1、瞬时；
方向接地故障 ×3；导纳型接地故障 ×3；功率度量（瓦特计）接地故障 ×3；
暂态 / 间歇接地故障、谐波型接地故障；
不平衡保护：负序过流、断相保护；
电压类保护：剩余过电压、三相过压、三相欠压、正序欠压、负序过压；
频率保护：最多 6 组，可实现过频、欠频、df/dt 频率滑差；
热过载保护：馈线、电缆、配电变压器三相热模型保护；
其它保护：欠电流（失相）、断路器失灵保护 ×2、励磁涌流闭锁；高阻抗故障检测；多用途通用模拟量保护（12 组）；
可选电弧光保护（订货选件）：外接光学镜头传感器，搭配高速输出，可做到毫秒级跳闸，用于开关柜柜内电弧故障防护。
控制功能
断路器控制：2 套实例；
隔离开关控制：4 套实例；接地开关控制：2 套；同时支持手动设备位置采集指示；
检同期 / 检无压（Synchrocheck）：判断电压、相角、频率条件，实现安全并网合闸；
多次自动重合闸 DARREC；
低频减载与恢复：最多 6 组，基于频率、df/dt 实现负荷切除；
所有一次设备控制逻辑、闭锁逻辑在 PCM600 信号矩阵配置。
测量、电能与电能质量
三相电流、电压、零序电流电压；正 / 负 / 零序分量；有功、无功、视在功率；有功 / 无功电度；频率；
电能质量监测：电流 THD 总谐波畸变、电压 THD；电压波动、三相不平衡；可输出短期 / 长期畸变统计值。
录波、事件与数据记录
扰动记录仪 Disturbance Recorder：最多 12 模拟通道 + 64 二进制通道；可电平 / 边沿触发；数据以 COMTRADE 格式存储，非易失存储器保存；
故障记录仪 Fault recorder：保存最多 128 条故障记录；DFT/RMS/ 峰峰值多种采样模式，附带故障时刻测量值；
SOE 事件顺序记录：最多 1024 条带时间戳事件，掉电不丢失；
负荷曲线记录 Load profile：可设置 1min‑3h 平均周期，长期记录负荷变化。
设备自监视与诊断
跳闸回路监视 TCS：断路器分合闸回路全工况监视，识别断线、控制电源丢失；支持 2 套实例。
CT 电流回路监视：检测电流互感器二次回路异常，触发告警并闭锁相关保护。
PT 熔断器失效监视：负序 /ΔU‑ΔI 算法检测电压回路故障，告警同时闭锁电压相关保护。
整机自监控：持续检测硬件、软件故障，输出告警。
访问权限控制：4 级角色密码（浏览者 / 操作员 / 工程师 / 管理员），面板、WebHMI、PCM600 全部受权限管控。
I/O 硬件系统
分为传统互感器版本（配置 A）和传感器版本（配置 B）
版本 模拟量输入 开关量输入 BI 开关量输出 BO
配置 A（CT/VT） 4 路电流 + 5 路电压 24（可扩展至 32） 14（可扩展至 18）
配置 B（传感器） 3 路组合传感器 + 1 路剩余电流 16（可扩展至 24） 14（可扩展至 18）
可选插槽模块（主板 1 个空余插槽，三选一）
BIO0005 普通 I/O 模块：+8BI、+4BO，扩充普通开关量；
RTD0003 热电阻 / 毫安模块：6 路 RTD 热电阻输入，2 路 0‑20mA 模拟输入；用于采集温度、压力等现场模拟信号；
BIO0007 高速输出模块：+8BI，3 路高速输出 HSO，动作约 1ms，专供电弧光保护等对时间极苛刻场景。
I/O 不够时，可通过 IEC61850 GOOSE 外接 RIO600 远程 I/O 扩展，实现快速信号交互。
继电器输出规格
普通信号输出、功率输出；高速输出 HSO 动作时间 1ms；支持 TCS 跳闸回路监视功能；
二进制输入阈值可软件配置：DC18‑176V。
通信接口与协议
支持协议
IEC 61850（GOOSE 报文，支持二进制、模拟量 GOOSE 横向联锁，满足配网跳闸性能）；
Modbus RTU / TCP；IEC 60870‑5‑103；DNP3（串口 + TCP）。

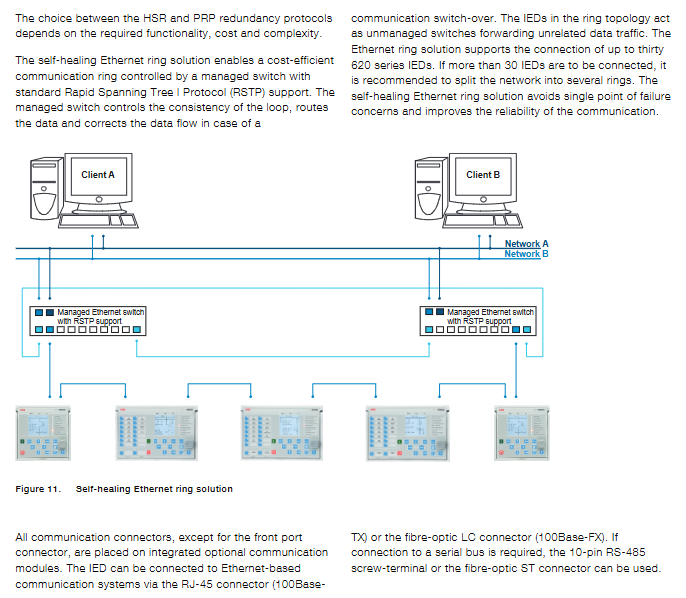

以太网冗余方案：支持 PRP 并行冗余协议、HSR 高可靠无缝环网协议、RSTP 自愈环网，实现零切换时间网络冗余。
物理接口：RJ45 电口、LC 多模光纤、ST 光纤；前面板调试网口。
对时方式：SNTP 网络对时、IRIG‑B 硬件对时；时间戳分辨率 1ms。
WebHMI 网页人机界面：默认关闭，PCM600 开启；可浏览数据、事件、录波，支持只读模式，无需软件即可浏览器访问装置。
本地人机 HMI
背光 LCD 液晶，可显示可编辑单线图 SLD，展示一次设备位置、实时测量值；单线图在 PCM600 绘制下载；
11 个双色可编程 LED 指示灯；16 个面板可编程功能按键，每个按键自带状态 LED；
本地‑远程（L/R）钥匙 / 按键开关：本地模式仅面板操作；远程模式接收后台指令；支持外部开入硬接点强制置本地，检修时防止远方分合闸。
机械、环境、电气技术参数
安装方式：嵌入式（面板安装）、半嵌、壁挂、19 英寸机架安装；4U 高度；整机最大重量 5kg，插拔单元 2.9kg；
供电：支持 AC 100‑240V / DC 48‑250V；也可选 DC24‑60V；
工作温度‑25℃～+55℃；短时‑40～+85℃；存储‑40～+85℃；湿度最大 93% 不结露；海拔最高 2000m；
EMC 电磁兼容：满足 IEC61000 系列全套抗扰度测试；满足 IEC60255 系列继电保护设备标准；CE 认证，RoHS 合规；
插拔式机构：单元抽出时CT 二次自动短接；机械编码，防止错插不同类型插件。
订货编码与选件
订货码长字符串，关键选型维度：
系列：620；应用：馈线 F；
模拟量类型：A（CT/VT）、C（传感器）；
可选模块：无 / BIO0005 / RTD0003 / BIO0007 高速输出；
通讯板卡：电口、光纤 LC/ST，是否带 HSR/PRP 冗余；
协议组合：IEC61850、Modbus、103、DNP3 多种组合；
语言：英文 / 英 + 中文；
选件：电弧光保护；电源类型；产品版本 2.0。
配套软件
PCM600：核心工程软件，完成全部参数、逻辑、信号矩阵、GOOSE、HMI 单线图配置；可上下载录波、事件；
Connectivity Package 连接包：IED 数据模型、单线图库，用于和 COM600、SCADA 系统对接；
Web‑HMI：浏览器访问，仅做监视、简单操作，不能编辑逻辑与信号矩阵；
KEMA 试验报告验证：620 系列 GOOSE 跳闸满足 P1 等级，报文传输＜10ms。
