ABB SACE Emax E1B‑A 800 空气断路器
ABB SACE Emax E1B‑A 800 空气断路器
产品概述与型号命名解读

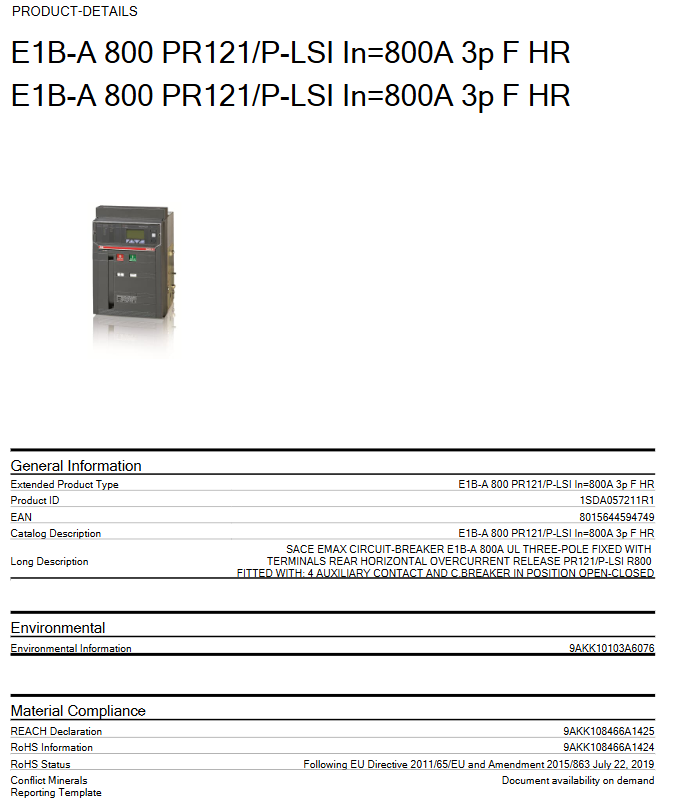

在低压配电系统中，800A等级的框架断路器（Air Circuit Breaker, ACB）承担着主进线、母联及大容量馈线保护的核心任务。ABB SACE Emax系列中的E1B-A 800 PR121/P-LSI是一款按UL 1066标准设计的框架断路器，其完整型号为E1B-A 800 PR121/P-LSI In=800A 3p F HR，产品ID为1SDA057211R1，EAN码8015644594749。
对工程师而言，读懂型号命名是选型替换的第一步，该型号各段含义拆解如下：
E1B-A：Emax 2系列E1壳架的B分断等级，属于Emax 2低压断路器家族的紧凑型壳架；
800：额定不间断电流In=800 A；
PR121/P-LSI：脱扣器型号，PR121/P为基本型电子脱扣器，LSI表示保护功能组合——L（过载长延时）、S（短路短延时）、I（短路瞬时）；
In=800A：脱扣器额定电流800 A；
3p：三极；
F：Fixed，固定式安装；
HR：Rear flat Horizontal，后置水平接线端子。
该产品的长描述明确指出其配置：配备后置水平接线端子、PR121/P-LSI 800A三极固定式脱扣器，加装4个辅助触点，且断路器处于“分闸-合闸”位置信号配置（C breaker in position open-closed），产品归类为SACE Emax系列框架断路器。
核心电气参数详解
选型比较时，以下电气参数是必须逐项核对的硬指标：
参数项目 参数值
额定不间断电流 Iu 800 A
额定运行电流 Ie 800 A
额定电压 Ue 690 V
额定极限短路分断能力 Icu（240 V AC） 42 kA
额定极限短路分断能力 Icu（480 V AC） 42 kA
额定极限短路分断能力 Icu（600 V AC） 42 kA
额定绝缘电压 Ui 800 V
脱扣器类型 PR121/P-LSI（EL）
短路性能等级 B
标准 UL 1066
分断等级 E1
极数 3极
电流类型 交流
UL/CSA技术数据：按UL1066标准的分断额定值在240 V AC、480 V AC、600 V AC下均为42 kA，这意味着该断路器在北美市场480V低压配电系统（北美常见的480Y/277V三相制）中具有足够的短路分断裕量，42 kA的Icu覆盖了绝大多数工业配电点的预期短路电流水平。
耐久性数据：机械耐久性20000次循环（操作频率30次/小时）；电气耐久性在Ue≤508 V时为10000次，Ue=508…635 V时为10000次，同样以30次/小时为基准。这组数据可作为制定预防性维护周期和寿命评估的参考基准。
功耗：额定运行条件下每极65 W，三极合计约195 W，配电柜热设计时需将此功耗纳入柜内温升计算。

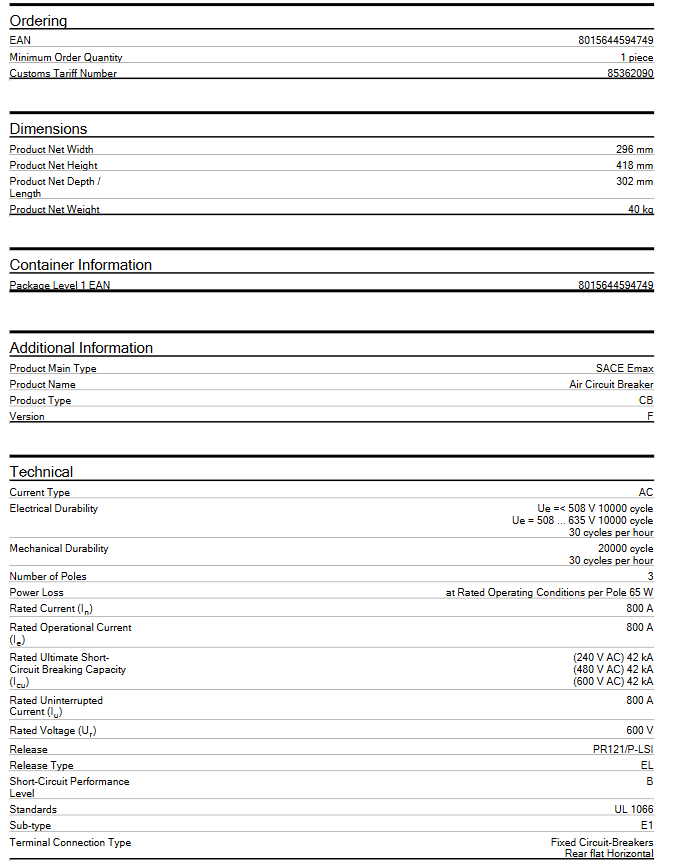

安装形式与外形尺寸
该型号为固定式（Fixed）断路器，采用后置水平接线端子（Rear flat Horizontal）连接方式。外形尺寸与重量如下：
产品净宽：296 mm；
产品净高：418 mm；
产品净深/长度：302 mm；
产品净重：40 kg。
40 kg的整机重量意味着在开关柜设计阶段需要考虑断路器的安装支撑结构和搬运方案；296×418 mm的正面投影尺寸则决定了开关柜的宽度分格，设计抽屉柜或固定间隔柜时需据此预留操作空间和母排连接空间。
值得注意的是，与固定式F对应的是抽屉式（Withdrawable）方案——若项目后期维护需要快速替换断路器本体而无需停电改造母排，抽屉式版本是更优选择。但对于预算敏感且维护窗口充足的场合，固定式F配置的成本优势明显。
脱扣器PR121/P-LSI的功能解析
PR121/P是Emax 2系列的电子脱扣器基本型，由断路器内置电流互感器供电（自供电方式），无需外部辅助电源即可实现基本保护功能。其保护功能组合"LSI"对应：
L（Long-time，长延时过载保护）：反时限特性，保护电缆和设备免受过载损坏，整定电流In、长延时整定Ir1及时限tr均可调；
S（Short-time，短延时短路保护）：带短延时和选择性配合的短路保护，可选I²t特性，用于与下级断路器实现时间级差选择性配合；
I（Instantaneous，瞬时短路保护）：无延时的大短路电流速断保护。
对于配电系统设计者，LSI三段保护是构建“上级短延时-下级瞬时”选择性配合体系的基础配置，适用于一般工业与商业配电。若项目需要接地故障保护（G功能）、区域选择性联锁（ZSI）等进阶功能，则需考虑PR122或PR123系列脱扣器，这一点在选型对比时容易混淆——PR121/P-LSI是性价比导向的基础保护方案。
辅助配置解读：4辅助触点与位置信号
该型号出厂标配4个辅助触点（4 Auxiliary Contact）及断路器“分闸-合闸”位置信号触点（C breaker in position open-closed）。这一配置对二次控制回路的实际意义如下：
4个辅助触点：可用于远传断路器分合闸状态至SCADA系统、联锁其他设备、驱动指示灯回路或实现电气防跳逻辑；
分闸-合闸位置触点：区别于普通的分合状态辅助触点，“位置信号”触点反映的是断路器触头的实际位置状态，在需要确认断路器真实位置的场合（如倒闸操作联锁、母线接地联锁）比单纯的机构辅助触点更可靠。
在订购备件或替换整机时，需注意这些辅助配置在部分系列中属于加装选项（Order Add-ons），如需增配分励脱扣器、欠压脱扣器、合闸线圈等附件，应按产品ID订购相应附件包，而非整机更换。
合规性与认证体系
该产品符合欧盟RoHS指令2011/65/EU及2015/863修订案（2019年7月22日）的要求，RoHS声明文档编号9AKK108466A124，REACH声明文档编号9AKK108466A1425。环境信息文档编号9AKK10103A6076，冲突矿物报告模板（CMRT）按需提供文件。
随产品提供的证书与声明文档包括：
技术数据表：1SDC200008D0202；
CE符合性声明：1SDL000165R0013；
安装使用说明书：1SDH000532R0002。
在欧盟市场投标或验收时，可凭上述文档编号向ABB或其代理商调取正式文件。此外，产品在WEEE分类中归入第5类“小型设备（任一外部尺寸不超过50 cm）”，报废处置时应遵循WEEE指令的回收渠道要求。产品目录层级为：低压产品与系统→断路器→框架断路器→Emax。
典型应用场景与选型建议
结合其参数特征，E1B-A 800 PR121/P-LSI 3p F HR典型应用场景包括：
北美480V系统主进线或大馈线：42 kA@480V的UL1066分断能力配合800A额定电流，覆盖中型商业建筑、轻工业厂房的主配电需求；
发电机组出口保护：690V额定电压和E1分断等级使其适合柴油发电机组出口回路的保护与切换；
固定式配电柜方案：后置水平接线端子配合柜后母排布置，适用于进线柜、联络柜的母排下进线或上进线方案。
选型替换核查清单建议如下：第一，核对现场母排接线形式是否为后置水平端子（HR），若原柜体为垂直或前置端子则需重新评估母排改造量；第二，核对分断能力需求——42 kA@480V是否满足现场预期短路电流；第三，确认脱扣器功能组合是否仅需LSI，是否需要预留G保护或通讯模块升级空间；第四，确认辅助触点数量与位置信号配置是否与原设计二次原理图匹配；第五，固定式F安装方式的替换施工需停电作业并重新校验母排力矩。
