ABB SensyCal FCU400‑IR 非接触温度监测系统操作说明
ABB SensyCal FCU400‑IR 非接触温度监测系统操作说明
安全
产品用途限定：用于中压开关柜触头 / 断路器非接触测温；严禁用于危险防爆区域，只可工作在铭牌规定参数范围内。
人员资质：安装、投运、维护必须是工厂授权的受过专业培训人员，遵守当地电气规范。
质保说明：超范围使用、不遵守手册、非专业人员操作、私自改装会使厂家质保失效。
标识符号：定义 DANGER（致命危险）、WARNING（人身伤害）、CAUTION（轻微伤害）、NOTICE（设备损坏）、NOTE（提示）各类警示符号含义；铭牌包含制造商、序列号、订货代码、供电、功耗、防护等级、CE 标识。
运输存储：运输防潮、抗振动；存储温度‑25℃～70℃，干燥无尘。
电气安装安全：由持证专业人员接线，系统必须按要求接地；电源回路配置最大 16A 断路器，就近设置隔离开关。
运行安全：上电前核对环境条件；确认设备不能安全运行时必须停机防误启动；退回维修设备必须清除危险介质，附带回修表单。
管理体系：制造商通过 ISO9001、ISO14001、OHSAS18001 体系。
废弃处理：本设备不属于 WEEE 民用废弃电子设备，不能丢市政垃圾，交由专业回收机构；也可付费交由 ABB 服务回收；符合 RoHS 指令管控要求。
产品总体描述
系统功能与构成
FCU400‑IR 是完整非接触红外测温监测系统，监测开关柜母线接头、断路器触头。接头松动、氧化会增大接触电阻发热，本系统在线监测热点温度，提前预警故障。 系统组成：
CS 红外测温探头（红外高温计）：采集带电部件红外热辐射，非接触测温；
可选 Pt100 传感器：测量柜内环境温度；
FCU400‑IR 主机（测量计算单元）：信号处理、运算、显示、报警、数据记录。
核心性能特点
单台主机最多监测12 个测温热点；
预报警、主报警限值可自由设置；
输出：3 路开关量（预报警、主报警、设备故障）；可选 4‑20mA 模拟输出（输出全部测点最高温度）；可选 Modbus 通讯；
全部线缆无 PVC，整套系统完整屏蔽抗电磁干扰；
本地多行 LCD 液晶显示，显示测点编号、各点温度、最高温度；
数据记录仪 + 实时时钟，超限事件带时间戳保存；
模块化结构，后期可扩展升级；
优势：无需定期现场巡检测温，探头不和高压带电件接触，快速在线发现热点，避免开关柜故障停机。
关键基础指标
光学分辨率 15:1；探头标准电缆长度 10m；系统响应＜1s；
测量复现性：±0.75℃或 ±0.75% 读数（取较大者）；
主机供电 24VDC±5%，最大功耗 10VA；主机防护 IP40；
工作温度：红外探头最高 70℃；主机最高 55℃。
红外测温原理
所有物体向外辐射热红外能量，红外传感器接收辐射能量换算被测点温度，实现不带电接触测温。
安装
3.1 红外传感器（CS 探头）安装要点
探头螺纹 M12×1，使用配套六角螺母锁紧；
光学 15:1：被测物体必须完全覆盖测温光斑，否则产生测量误差；
柜体外壳和传感器外壳必须做等电位连接；
被测金属裸面容易环境反射造成测量误差，被测表面建议喷涂非金属类油漆；金属漆不可用；
探头安装禁止施加过大机械外力；线缆走线进入主机柜走线槽。
3.2 主机面板安装
面板开孔尺寸139 mm × 69 mm；
前面推入，两侧固定螺钉锁紧；后部安装 EMC 屏蔽壳体；线缆通过格兰头引入；必须完成柜体等电位接地。
电气连接
供电回路配置最大 16A 断路器，就近设置全极隔离开关；考虑长线压降，保证端子电压不低于设备最低电压。
扩展模块安装：断电操作，设备内部电容断电后依然带电；操作必须做 ESD 防静电；拆装会破坏校准封签。
主板 4 个插槽；插槽 1‑3 固定用于 12 路红外传感器输入；插槽 4 用于选件模块（只能装 1 块，二选一：模拟输出模块 / RS232‑RS485 Modbus 通讯模块）。

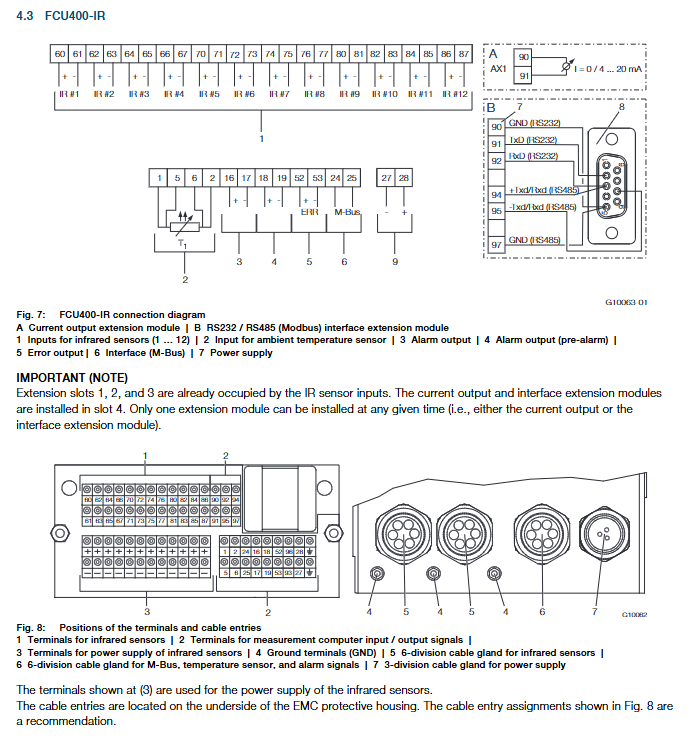

端子定义：12 路红外传感器输入端子；Pt100 环境温度输入；两路报警输出、一路设备故障输出；M‑Bus 总线；24VDC 供电。
红外传感器接线：4 芯线缆，绿色线闲置必须绝缘处理；探头输出阻抗≥10kΩ。
投运
上电前检查项：机械安装到位、全部接线正确、供电电压匹配铭牌。 上电操作步骤：
接通 24VDC 电源，LCD 弹出启动界面；
进入菜单设置系统日期与时间（数据日志时间戳依赖时钟）；
选择需要的主显示画面（最大值、物理量、电气量等）。
设备操作
按键导航：上箭头（数值增加 / 上翻）、下箭头（数值减小 / 下翻）、确认 / 返回键；LCD 顶部工具栏图标提示运行、报错、写 EEPROM 等状态。
参数修改：仅少量基础参数（时间、密码、总线地址）可以本地面板修改；绝大多数参数需要 PC 端 FCOM200（ParaTool）参数软件设置。
三级访问安全等级
S1：工厂 / 维修级别；
S3：密码锁定，输入密码后可修改客户参数；
S4：完全开放，全部参数可读写。
配置与参数化
完整菜单树：启动菜单、最高温度 Tmx、物理量、电气量、报错信息、日期时间、服务、数据记录仪、打印工具、测点标签、设备数据、密码。
主要菜单说明
Tmx 最大温度：显示 1‑12 号红外测点当前最高温度；
物理量 Physical values：各测点实时温度、环境 Pt100 温度、测点标识；
电气量 Electrical values：Pt100 电阻温度、扩展模块输入输出电信号；
Error messages 报错：保存最近 10 次电源通断记录、10 次工艺故障记录，带时间戳；可清除工艺报警；设备内部错误为 4 位二进制编码；
Date/Time 日期时间：运行小时计数，设置系统时钟；
Service 服务菜单：安全等级状态、显示屏测试、LCD 对比度、各类计数器清零、软硬件版本查看；
Data logger 数据记录仪：环形缓冲区（最多 200 条记录，满后覆盖最旧）；可配置记录周期 1 小时～3 个月，积分周期 15min 起；存储每个测点温度、最大 / 最小 / 平均值、环境温度，附带时间戳；
Print tool 打印：通过设备正面红外光学接口，向 HP82240B 红外打印机输出全部测量数据；
Tag name 测点标签：测点名称，只能 PC 软件编辑；
Device Data 设备数据：序列号、M‑Bus 地址波特率、协议、语言、日志周期、识别已安装扩展模块；
Password 密码：4 位数字密码管理权限。
PC 组态软件 FCOM200 (ParaTool)
两种连接方式：①设备正面红外光学头；②M‑Bus 总线适配器；PC 和设备总线参数（地址、波特率）必须匹配。
报错信息
工艺故障 Process errors：Pt100 超量程；全局最高温度超上限；1‑12 任意红外测点温度超出量程；LCD “Error” 图标闪烁提示。
设备内部故障 Device error：4 位二进制编码，多故障时代码相加；
0000 无故障；0001 配置错误；0002 单元配置错误；0004 显示参数错误；0100‑0800 分别代表 1‑4 号扩展模块故障等。
技术数据
主机硬件架构：底板 4 个扩展插槽；自带背光 LCD；Pt100 四‑线输入；3 路隔离集电极开路数字输出（预报警、主报警、设备故障 Err）；M‑Bus；前面板红外光学接口 IRDA/ZVEI。
扩展模块选型
107 模块：4 路电压输入；
102 模块：2 路 4‑20mA 模拟输出 + 2 路限值监视；
105 模块：RS232/RS485 用于 Modbus。
电气规格
Pt100 输入 20 位高分辨率；
数字输出：集电极开路，最大 24VDC，＜100mA；
通讯：M‑Bus；可选 RS232/485 Modbus；红外光学口；
供电：24VDC±5%，功耗 1‑10VA 随扩展模块变化。
环境条件
主机工作‑5℃～55℃；存储‑25～70℃；允许凝露；
振动冲击满足 IEC 标准；EMC 电磁兼容满足 EN50082‑2 等开关柜强电磁环境要求。
CS 红外探头参数：IP65；光学 15:1；测温复现性 ±0.75℃或 ±0.75% 读数。
机械尺寸
面板安装开孔 139 × 69 mm；
也支持 DIN 导轨、壁挂安装。

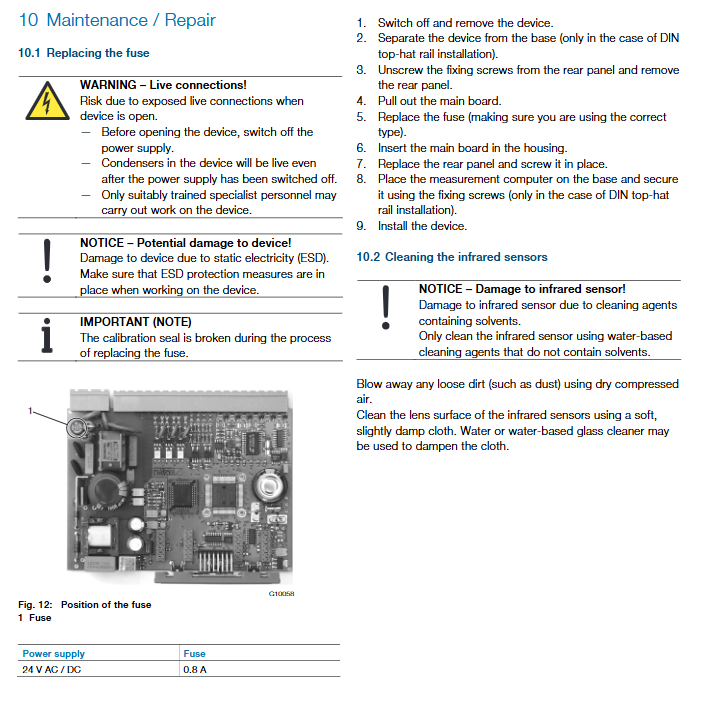

维护和维修
更换保险丝：0.8A；必须断电拆机，会破坏校准封签，操作防静电；
红外探头清洁：禁止溶剂类清洁剂；压缩空气吹浮尘；使用软湿布 / 水性玻璃清洁剂擦拭镜头。
