ABB TZIDC‑200 电‑气阀门定位器
时间: 2026-10-28浏览次数：
ABB TZIDC‑200 电‑气阀门定位器
ABB TZIDC‑200 电‑气阀门定位器
产品概述
TZIDC‑200 是微处理器智能电‑气阀门定位器，模块化紧凑结构，性价比高。可以全自动测定控制参数、适配终端控制阀，减少调试时间，获得优良控制性能。
工作温度范围：‑40 ~ +85℃
调试理念：单按键自动整定；自带机械位置指示器
防护：隔爆外壳，同时支持本安；满足 SIL2 功能安全回路。
1.1 气动回路
采用 I/P 转换模块 + 气动放大器，驱动 3/3 三通阀，连续调节执行器充放气；达到设定点后三通阀中位关闭，降低耗气量。 4 种气动版本：单作用 / 双作用，分别支持故障安全 fail‑safe、故障保持 fail‑freeze
Fail‑safe（故障安全）：失电，输出 1 泄压；双作用时输出 2 加压，执行器弹簧将阀门推至安全位置。
Fail‑freeze（故障保持）：失电，输出回路封闭，阀门保持当前位置；如果压缩空气失压，则执行器泄压。
1.2 本地操作
本体集成操作面板：2 行 LCD 液晶 + 4 个功能按键，完成就地组态、投运、状态监视；也可通过通讯接口远程配置。
1.3 通信能力
标配 LKS 本地通信接口；
可选 HART 通信，叠加在 4‑20mA 模拟信号回路上；
全部通信基于HART5.1 协议。
1.4 输入输出
模拟输入：4‑20mA 阀位设定信号；
数字输入 DI：接收控制系统信号，触发设备各类保护功能；
数字输出 DO：输出综合报警、故障信息，遵循 NAMUR 标准。
1.5 模块化可扩展设计
基础机型后期可加装选件模块，支持热后装：
4‑20mA 模拟阀位反馈模块；
NAMUR 数字阀位反馈模块；
紧急关断停机模块；
独立机械位置指示器；
接近开关、24V 微动开关（独立于主板的阀位信号）。
注意：停机模块和模拟反馈模块占用同一插槽，二者不能同时使用；接近开关 / 微动开关选件必须配套机械位置指示器。
四种安装方式
直行程执行器标准侧向安装：DIN/IEC534（NAMUR 标准侧向安装），配套安装套件；管路接头、气管现场自备。
角行程执行器标准安装：VDI/VDE3845 标准；支架套件包含，轴耦合适配器需单独订货。
与控制阀一体化集成安装：设备背部预留安装孔；阀位测量机构内置，无需外部气管。
特殊执行器定制安装：针对特殊执行机构，向 ABB 咨询获取套件。
操作、参数与本地面板
3.1 参数分类（五大类）
运行参数
4‑20mA 信号可分程，最小跨度 20%，推荐大于 50%；
作用方向：信号增大阀开 / 信号增大阀关；
流量特性：线性、等百分比（1:25、1:50、25:1、50:1），支持 20 点用户自定义曲线；
行程限位、两端切断功能；双向独立设置行程延长时间（仅 fail‑safe 气动版本可用）；
两点阀位报警开关点；
数字输出 DO：综合报警，可设置高有效 / 低有效；
数字输入 DI：可配置：无动作、跑 0%、跑 100%、保持位置、禁用本地操作、本地 + 远程全部锁定。触发条件：24V 信号丢失（<11VDC）。
调节参数支持自动自适应整定，也可手动设置；
公差带（出厂 0.3%）；死区灵敏度（出厂 0.1%）；
执行器弹簧动作方向；显示 0‑100% 方向匹配阀门开闭。
监控参数检测：4‑20mA 超量程、阀位超限、定位超时、控制器未激活、计数器超限；LCD 显示阀位百分比、故障报警代码；高级监控需要 HART/DTM 读取。
诊断参数统计阀门动作总次数、总行程；可设置报警阈值，用于预测维护；可通过 HART 读写、清零。
3.2 本地操作面板
带可开启铰链保护盖，危险区域也可以开盖操作。
单按键自动投运 Autoadjust：一键自动整定，无需熟悉参数；自动识别直行程 / 角行程执行器零点方向；也可通过面板或 HART 执行自定义自动整定。
LCD 显示：短按上下键切换查看设定值 mA、设备内部温度、控制偏差。

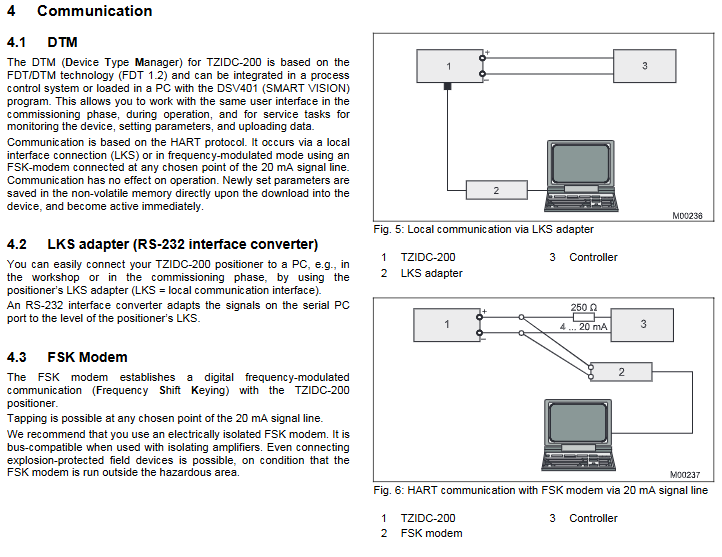

通信方案
DTM 组件（FDT1.2）TZIDC‑200 DTM，集成在控制系统或 PC 软件 DSV401（SMART VISION）；通过 LKS 本地接口或者 FSK HART 调制解调器通信；参数下载立即保存至非易失存储器，即时生效，通信不干扰控制运行。
LKS 适配器（RS‑232 转换）LKS 接口转 RS232，车间调试、现场调试直接连接 PC。
FSK HART 调制解调器并联接在 4‑20mA 信号回路任意位置；建议选用隔离型 FSK；调制解调器放在安全区，可连接防爆现场设备。
关键技术数据
5.1 输入输出
模拟输入两线制 4‑20mA；最小启动 3.8mA；
数字输入 DI：0‑5V 逻辑 0；11‑30V 逻辑 1；
气源：仪表压缩空气符合 ISO8573‑1 Class3；供气压力1.4‑6bar；稳态耗气量＜0.1kg/h；
气动输出 0‑6bar；
数字输出 DO 遵循 NAMUR DIN19234 标准。
5.2 行程
角行程可用 25‑120°，可选扩展 270°；直行程 25‑60°；行程可限制，最小可用 20% 全行程；双向独立设置 0‑200s 行程延时。
5.3 性能指标
特性偏差＜0.5%；死区 0.1%；A/D 分辨率＞4000 步；采样周期 20ms；每 10K 温度漂移＜0.5%；抗振动 ±1%@10g/80Hz；满足地震 DIN/IEC68‑3‑3 ClassIII；安装姿态无影响。
5.4 环境与外壳
环境温度‑40 ~ +85℃；使用 SJ2‑S1N 接近开关时温度下限‑25℃；
湿度：工作最高 95% 年平均允许凝露；运输储存 75% 不结露；
外壳铸铝，IP65 / NEMA4X；重量 3.0kg；
电气接口：M20×1.5 或 1/2‑14NPT；气动接口 G1/4 或 1/4‑18NPT。
5.5 SIL2 安全完整性
适用于单作用泄压型气动配置，依据 IEC61508/IEC61511； TZIDC‑200 本体 SFF=85%；配套停机模块 SFF=94%，PFDav 更低。
5.6 防爆认证
拥有 ATEX、FM、CSA、GOST、IECEx；支持隔爆 Ex d 和本安 Ex ib；不同温度等级 T4/T5/T6 对应不同允许环境温度。
可选模块与配件
可选插件模块
模拟 4‑20mA 阀位反馈（两线）：无信号输出＞20mA 作为报警；
NAMUR 数字阀位反馈模块：2 路可设定报警点；
紧急停机模块（仅 fail‑safe 气动）：独立硬件回路；24V 丢失直接触发阀门安全位置；与模拟反馈模块互斥，不能同时安装。
外部独立反馈套件（机械指示器必须配套）
NAMUR 接近开关套件；
24V AC/DC 微动开关套件（仅限隔爆 Ex‑d 版本）。
配套附件
各类直行程 / 角行程执行器安装支架套件、隔爆电缆格兰、压力表组件、过滤减压阀；LKS 通信适配器、FSK HART modem、DSV401（SMART VISION）PC 组态软件 CD。
电气接线、外形尺寸
图纸包含端子总览图、引脚接线原理图；区分基础单元端子、各选件模块端子（AI 模拟输入、DI 数字输入、DO 数字输出、模拟反馈 AO、接近开关、微动开关、停机模块）；提供接地螺钉位置。

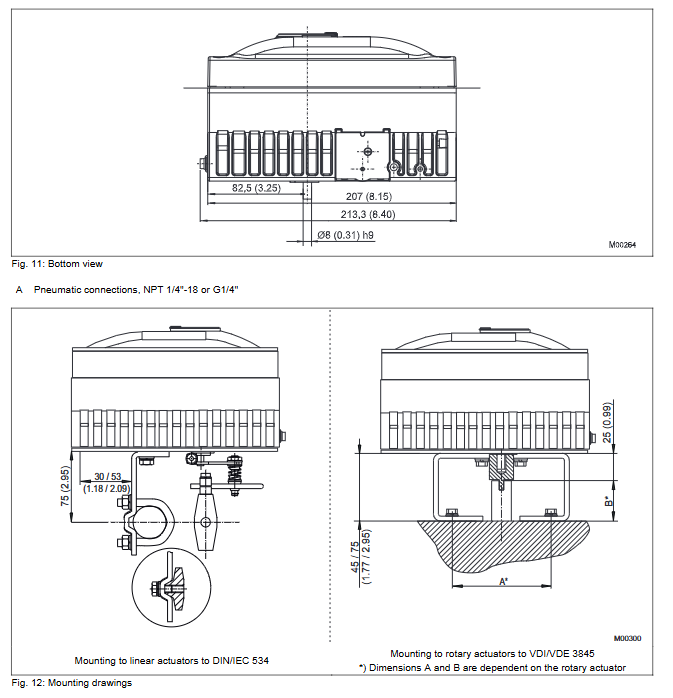

完整外形尺寸图纸：顶视图、左右侧视图、底视图；直行程、角行程安装尺寸；压力表 + 过滤减压阀装配示意图；单位 mm/inch。
订货信息
型号系列 V18348‑，多字段编码订货：
字段包含：外壳安装形式、是否带机械位置指示器、防爆等级、气动类型（单 / 双作用、fail‑safe/fail‑freeze）、电缆螺纹（M20 / NPT1/2）、气口螺纹 G1/4 或 NPT1/4‑18；
选件编码：模拟反馈、数字反馈、停机模块、接近开关、微动开关；HART 参数设置；铭牌选项；
证书选项：SIL2 符合性声明、EN10204 各类检验证书（CF1/CF2/CF3/CBA）；
配件订货号清单：安装支架、轴耦合器、压力表块、过滤减压阀、隔爆格兰；还列出 Fisher、Samson、NELES、Hytork 等国内外主流执行机构对应的适配套件物料号。
